Blade MCX 2 - Vue Éclatée

70
ENDEFRIT
71
EN DE FR IT
Vue éclatée/liste des pièces
# Numéro d'article Description
1 EFLH2219B . . . . . . . . . . .Barre de Stabilisation
2 EFLH2412 . . . . . . . . . . . .Arbre intérieur avec tête/moyeu
3 EFLH2421 . . . . . . . . . . . .Jeu de pales principales haut (1 paire)
4 EFLH2421 . . . . . . . . . . . .Jeu de pales principales haut (1 paire)
5 EFLH2225 . . . . . . . . . . . .Vis ST1,2 x 5 (2)
6 EFLH2412 . . . . . . . . . . . .Arbre intérieur avec tête/moyeu
7 EFLH2213 . . . . . . . . . . . .Arbre extérieur, transmission principale et set de support bague
8 EFLH2420 . . . . . . . . . . . .Jeu de pales principales bas (1 paire)
9 EFLH2213 . . . . . . . . . . . .Arbre extérieur, transmission principale et set de support bague
10 EFLH2217 . . . . . . . . . . . .Tête de rotor inférieur et jeu de liaisons de commandes
11 EFLH2225 . . . . . . . . . . . .Vis M1,2 x 1,8 (2)
12 EFLH2410 . . . . . . . . . . . .Moteur avec pignon, sens antihoraire
13 EFLH2416 . . . . . . . . . . . .Plateau cyclique (1)
14 EFLH2416 . . . . . . . . . . . .Plateau cyclique (1)
15 EFLH2416 . . . . . . . . . . . .Plateau cyclique (1)
16 EFLH2214 . . . . . . . . . . . .Jeu de bagues de maintien arbre extérieur
17 EFLH2409 . . . . . . . . . . . .Moteur avec pignon, sens horaire
18 EFLH2418 . . . . . . . . . . . .Jeu de tiges de commandes servo
19 EFLH2418 . . . . . . . . . . . .Jeu de tiges de commandes servo
20 EFLH2424 . . . . . . . . . . . .Armature principale
21 EFLH1066 . . . . . . . . . . . .Pièces de rechange mécaniques servo
22 EFLH2401 . . . . . . . . . . . .Unité de contrôle 5 en 1, récepteur/servos/ESC/mixer/gyro
23 EFLH2225 . . . . . . . . . . . .Rondelles
24 EFLH2225 . . . . . . . . . . . .Vis ST1,2 x 5 (2)
25 EFLH2427 . . . . . . . . . . . .Cabine complète rouge avec DEL (installées)
26 EFLH2211 . . . . . . . . . . . .Transmission principale arbre intérieur
27 EFLH2211 . . . . . . . . . . . .Transmission principale arbre intérieur
28 EFLH2222 . . . . . . . . . . . .Patin d'atterrissage et jeu de support batterie
29 EFLH2225 . . . . . . . . . . . .Vis M1,2 x 2,5 (2)
30 EFLB1201S . . . . . . . . . . .Batterie 1 élément 3,7 V 120 mAh Li-Po
31 EFLH2213 . . . . . . . . . . . .Arbre extérieur, transmission principale et set de support bague
32 EFLH2215 . . . . . . . . . . . .Roulement arbre extérieur 3 x 6 x 2 mm (2)
33 EFLH3021 . . . . . . . . . . . .Cornière support de cabine (8)
34 EFLH2427 . . . . . . . . . . . .Cabine complète rouge avec DEL (installées)
35 EFLH2404 . . . . . . . . . . . .Jeu de DEL de remplacement (4)

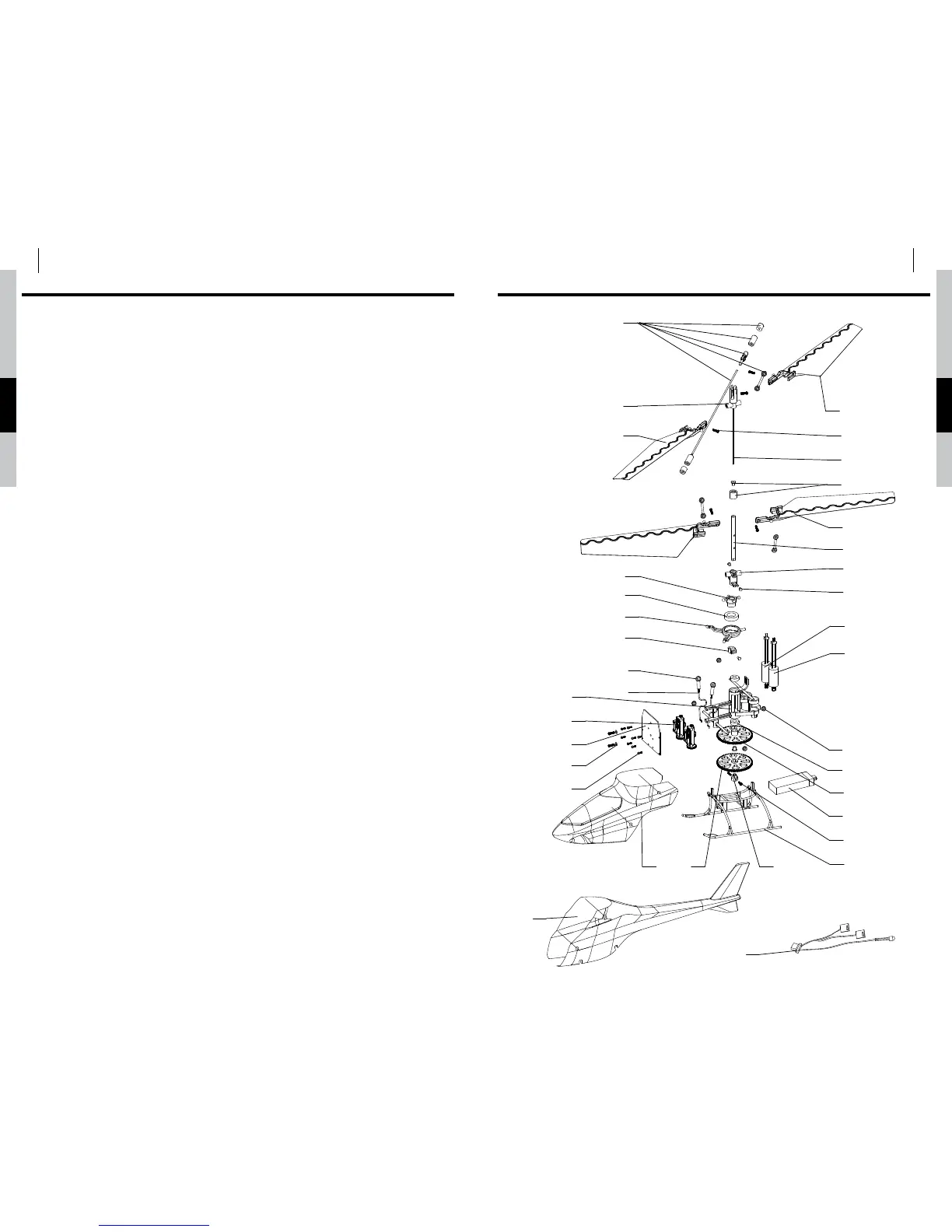

Vue éclatée
