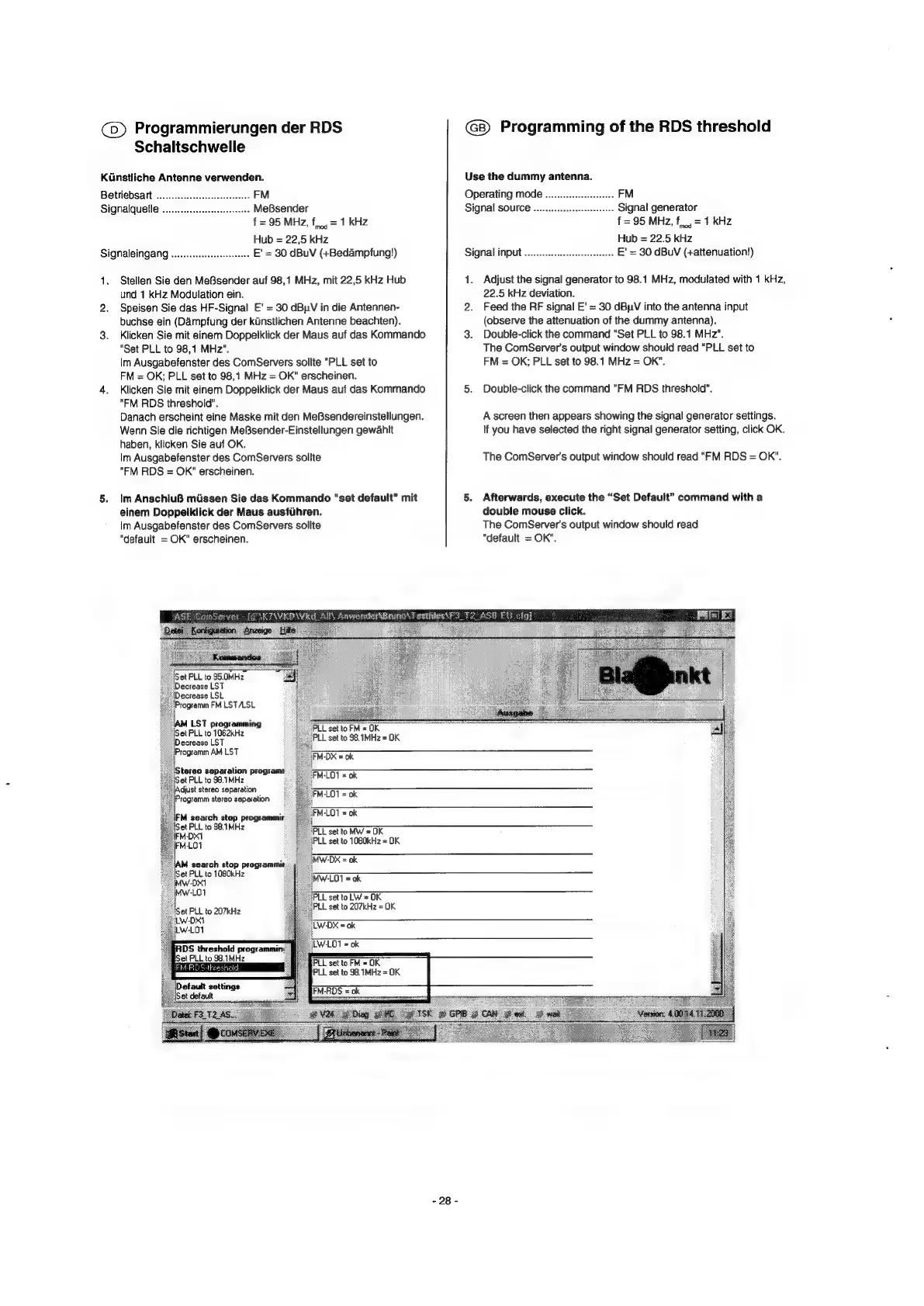

Blaupunkt Essen CD31 - RDS Threshold Programming; RDS Threshold Programming Procedure

@) Programmierungen der RDS
Schaltschwelle
KGnstliche Antenne verwenden.
Betriebsart
Signalquelle . .. MeBsender
f = 95 MHz, f,,, = 1 kHz
Hub = 22,5 kHz
Signaleingang .......... eee E' = 30 dBuV (+Bedampfung!)
1. Stellen Sie den MeBsender auf 98,1 MHz, mit 22,5 kHz Hub
und 1 kHz Modulation ein.
2. Speisen Sie das HF-Signal E' = 30 dBuV in die Antennen-
buchse ein (Dampfung der kinstlichen Antenne beachten).
3. Klicken Sie mit einem Doppelklick der Maus auf das Kommando
"Set PLL to 98,1 MHz".
Im Ausgabefenster des ComServers sollte "PLL set to
FM = OK; PLL set to 98,1 MHz = OK" erscheinen.
4. Klicken Sie mit einem Doppelklick der Maus auf das Kommando
"FM RDS threshold”.
Danach erscheint eine Maske mit den MeBsendereinstellungen.
Wenn Sie die richtigen MeBsender-Einstellungen gewahlt
haben, klicken Sie auf OK.
Im Ausgabefenster des ComServers sollte
"FM RDS = OK" erscheinen.
5. Im AnschluB miissen Sie das Kommando "set default" mit
einem Doppelklick der Maus ausfihren.
Im Ausgabefenster des ComServers sollte
"default = OK" erscheinen.
Programming of the RDS threshold
Use the dummy antenna.
Operating mode ..
Signal source
Signal generator
f = 95 MHz, fj =1 kHz
Hub = 22.5 kHz
Signal input 0.000 E' = 30 dBuvV (+attenuation!)
1. Adjust the signal generator to 98.1 MHz, modulated with 1 kHz,
22.5 kHz deviation.
2. Feed the AF signal E' = 30 dByV into the antenna input
(observe the attenuation of the dummy antenna).
3. Double-click the command "Set PLL to 98.1 MHz".
The ComServers output window should read "PLL set to
FM = OK; PLL set to 98.1 MHz = OK".
5. Double-click the command "FM RDS threshold".
A screen then appears showing the signal generator settings.
If you have selected the right signal generator setting, click OK.
The ComServer's output window should read "FM RDS = OK".
5. Afterwards, execute the “Set Default” command with a
double mouse click.
The ComServer's output window should read
"default = OK".
L set to FM = OK
LL set to 98.1MHz = OK
fM -DX = ok
tereo separation program
et PLL to $8.1MHz
djust stereo separation
rogramm stereo separation
FM search stop programmir
PLL set to MW = OK
‘PLL set to 1080kHz = OK
M search stop programmi
et PLL to 1080kHz
MWw-DX1
PLL set to LW =OK
PLL set to 207kHz = OK
PLL set to FM = OK
FPLL set to 98.1MHz = OK
‘Defautt settings
‘Set default
FMRDS =
