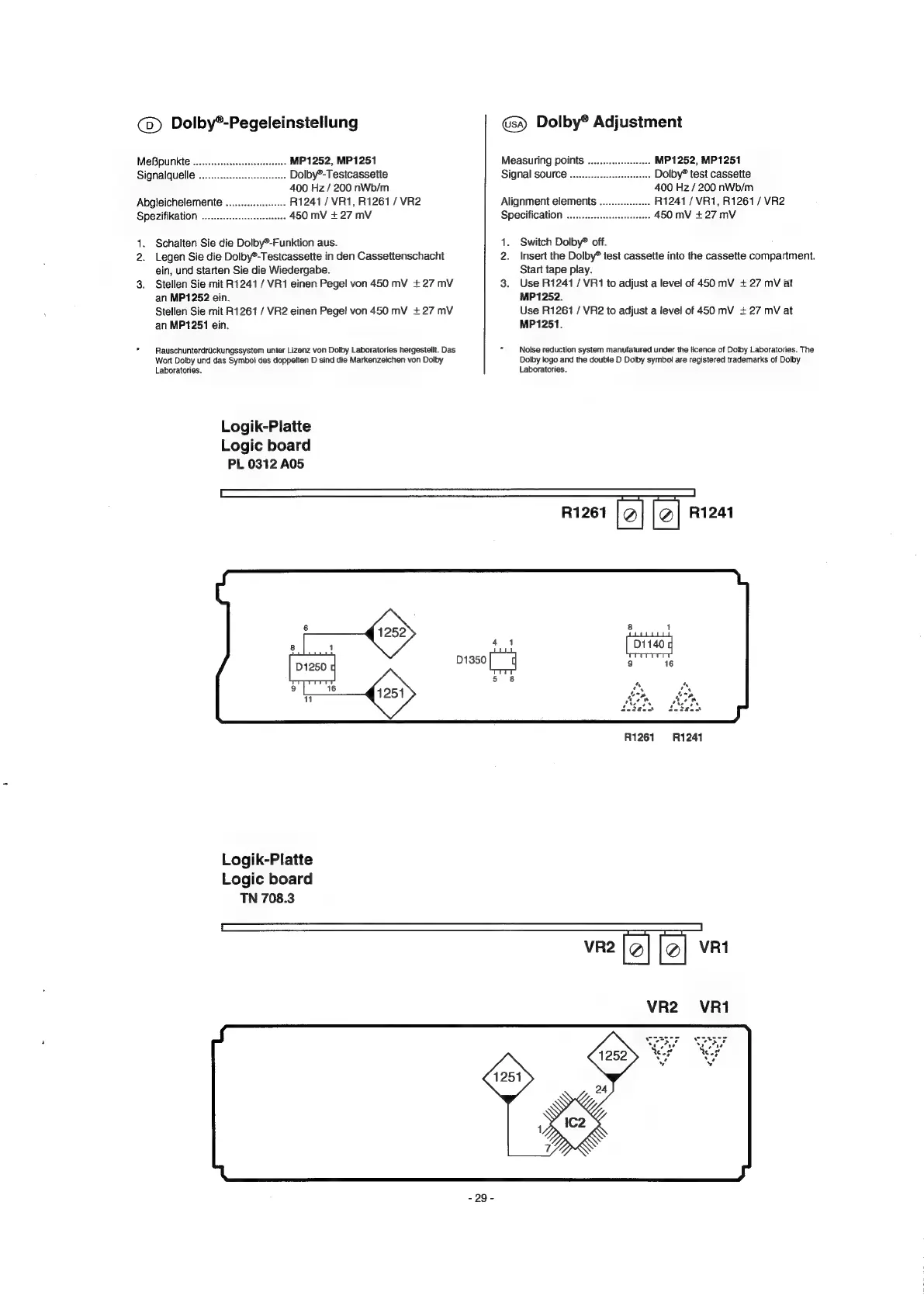

Blaupunkt Essen CD31 - Page 29

©) Dolby®-Pegeleinstellung
MeBpunkte MP1252, MP1251
Signalquelle Dolby®-Testcassette
400 Hz / 200 nWb/m
Abgieichelemente ............0.0 R1241/VR1, R1261/ VR2
Spezifikation «0.0.0. 450 mV +27 mV
1. Schalten Sie die Dolby®-Funktion aus.
2. Legen Sie die Dolby®-Testcassette in den Cassettenschacht
ein, und starten Sie die Wiedergabe.
3. Stellen Sie mit R1241 / VR1 einen Pegel von 450 mV +27 mV
an MP1252 ein.
Stellen Sie mit R1261 / VR2 einen Pegel von 450 mV +27 mV
an MP1251 ein.
® Rauschunterdriickungssystem unter Lizenz von Dolby Laboratories hergestellt. Das
Wort Dolby und das Symbol des doppelten D sind die Markenzeichen von Dolby
Laboratories.
Logik-Platte
Logic board
PL 0312 A05
Dolby® Adjustment
Measuring points 0.0.0... MP1252, MP1251
Signal SOUPCE oo... eee Dolby® test cassette
400 Hz / 200 nWb/m
R1241/VR1, R1261 / VR2
450 mV +27 mV
Alignment elements
Specification
1. Switch Dolby® off.
2. Insert the Dolby® test cassette into the cassette compartment.
Start tape play.
3. Use R1241 /VR?1 to adjust a level of 450 mV + 27 mV at
MP1252.
Use R1261 / VR2 to adjust a ievel of 450 mV + 27 mV at
MP1251.
Noise reduction system manufatured under the licence of Dolby Laboratories. The
Dolby logo and the double D Dolby symbol are registered trademarks of Dolby
Laboratories.
R1261 fal fal R1241
Logik-Platte
Logic board
TN 708.3
R1261 = R1241
