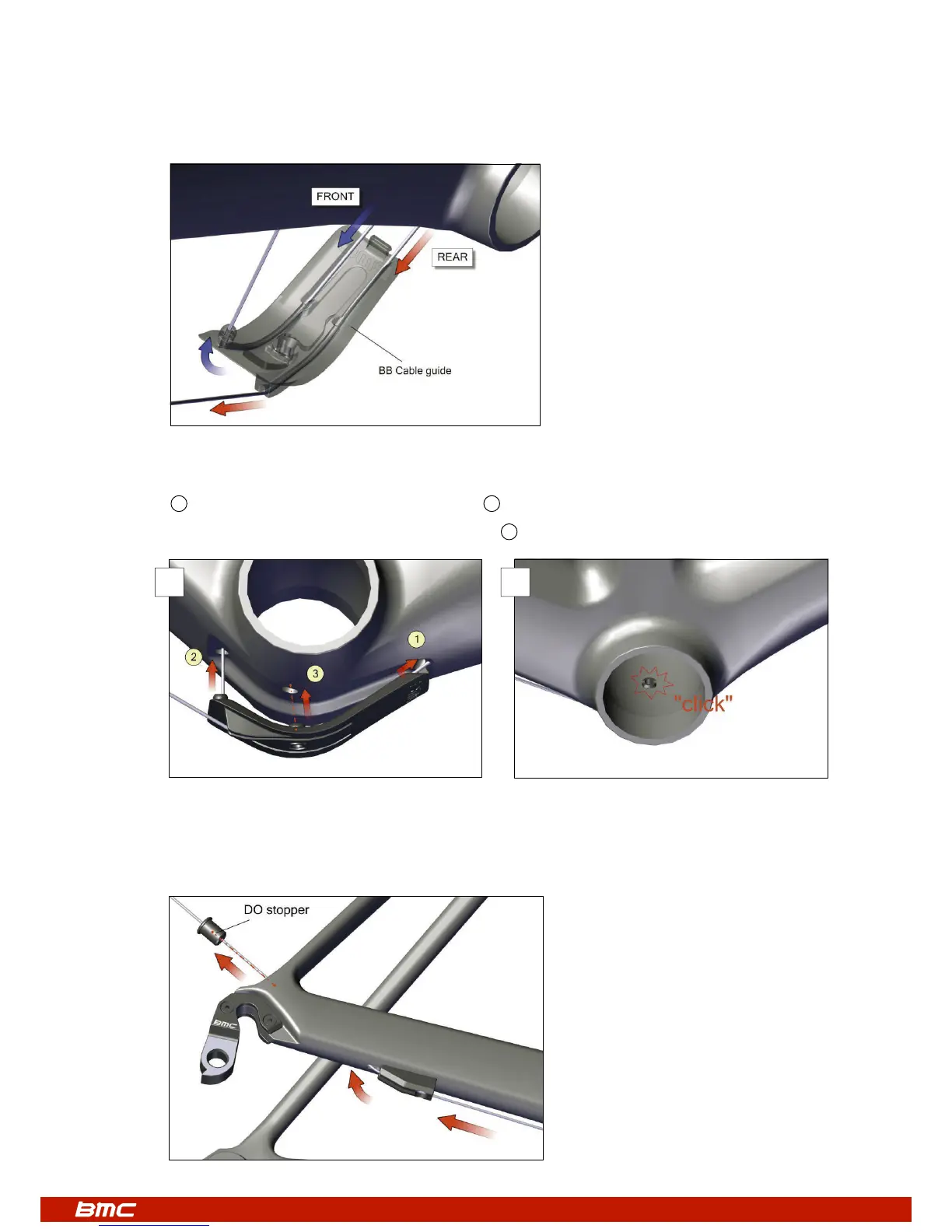

3. Faire glisser les câbles à travers le guide de boîtier de pédalier (BB cable guide), en faisant attention à bien respecter les rainures
pour les câbles de dérailleur avant (FRONT) et dérailleur arrière (REAR).
4. Insérer le câble de dérailleur avant à travers le trou passant derrière le boîtier de pédalier.
5. Placer le guide câble à l’intérieur du logement prévu sous le boîtier de pédalier en le clippant par l’avant dans un premier
temps 1 , puis en appuyant au droit du câble de dérailleur avant 2 (5).
Terminer en appuyant au milieu du guide câble, juste au droit du clip 3 jusqu’à entendre le “click” (6).
6. Faire passer le câble de dérailleur arrière à travers le guide câble situé sous la base droite, entrer ensuite le câble sous la base
et sortir à travers le trou situé au-dessus de la patte arrière du cadre.
Installer ensuite la butée de gaine “DO stopper” en la poussant dans le trou.
5 6
