Bonnet EQUAJET - Composition of the Appliances; Practical Operating Advice; Use Limits

3B-390977NU – 01/17
BONNET GRANDE CUISINE
Rue des Frères Lumière - Z.I Mitry Compans
77292 MITRY MORY Cedex

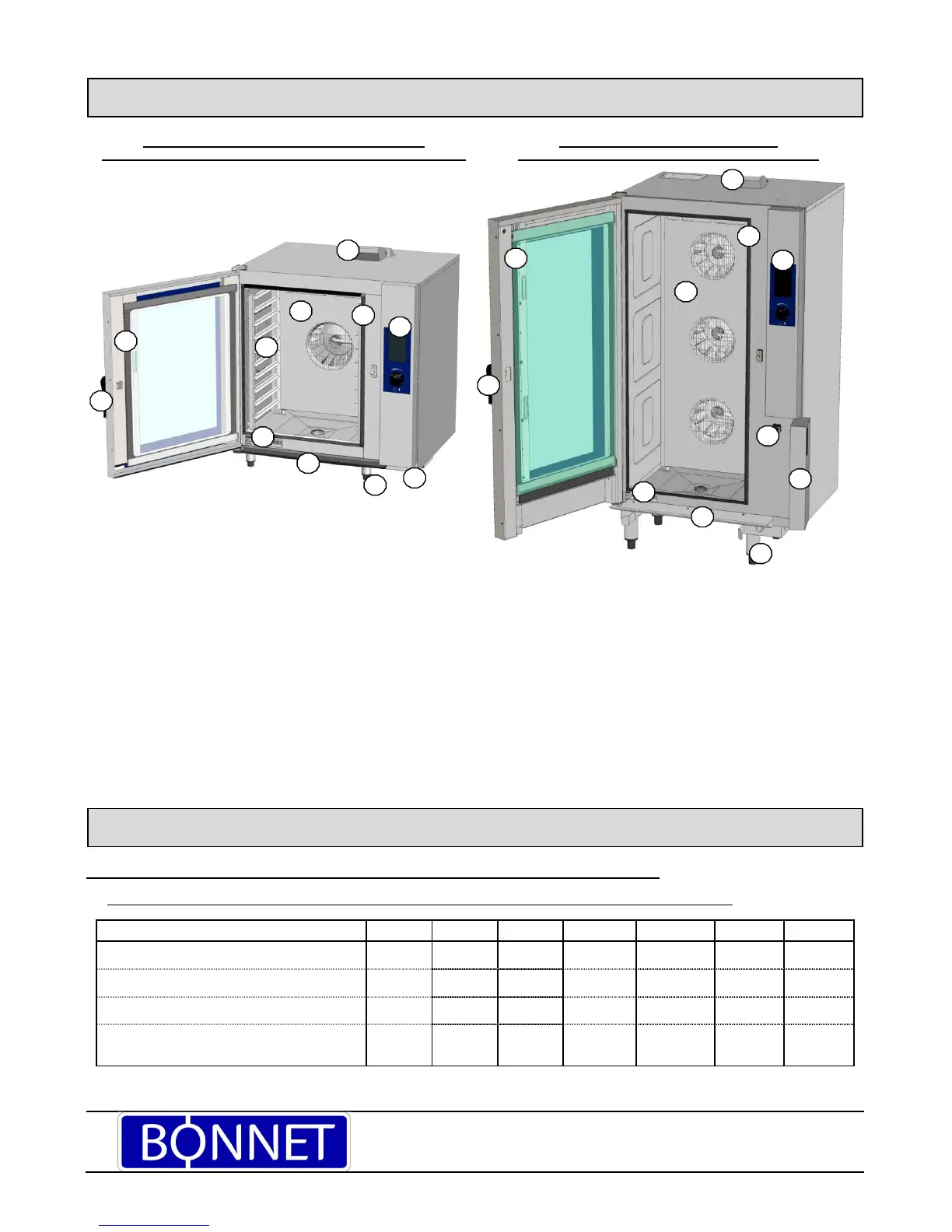

COMPOSITION DES APPAREILS / COMPOSITION OF THE APPLIANCES /
FUNKTIONSTEILE DER GERÄTE / COMPOSITION DES APPAREILS
FOURS 6 ET 10 NIVEAUX / 6 AND 10 LEVEL OVENS /
KOMBIDÄMPFER 6 UND 10 EINSCHÜBE / FOURS 6 ET 10 NIVEAUX
FOURS 20 NIVEAUX / 20 LEVEL OVENS /
KOMBIDÄMPFER 20 EINSCHÜBE / FOURS 20 NIVEAUX
1 :
Porte double vitrage
(déverrouillage du double vitrage par l’intérieur) /
Double glazed door
(unlocked from the inside) /
Gerätetür mit
Doppelglasscheibe (Entriegelung der Doppel-glasscheibe von innen) / Porte double vitrage (déverrouillage du double vitrage par l’intérieur)
2 :
Poignée de porte / Door handle / Türgriff / Poignée de porte
3 :
Plaque signalétique
(visible après ouverture de la porte) /
Data plate
(visible with the door open) /
Typenschild
(nur bei geöffneter Tür sichtbar) /
Plaque signalétique (visible après ouverture de la porte)
4 :
Goulotte de porte / Door channel / Türtropfwanne / Goulotte de porte
5 :
Clapet Oura motorisé / Motorised vent valve / Motorisierte Wrasenklappe / Clapet Oura motorisé
6 :
Echelles / Runners / Einhängegestelle / Echelles
7 :
Joint de moufle / Cavity seal / Garraumdichtung / Joint de moufle
8 :
Panneau de commande / Control panel / Bedienblende / Panneau de commande
9 :
Gaine fils ou tôle / Wire or sheet duct / Rückwandabdeckung Drahtgeflecht oder Blech / Gaine fils ou tôle
10 :
Prise Port USB (accessoire) / USB port (accessory) / Steckdose für USB-Port (Zubehör) / Prise Port USB (accessoire)
11 :
Portillon / Access door / Frontklappe / Portillon
12 :
Pieds de l’appareil réglable en hauteur / Oven legs height adjustable / Gerätefüße höhenverstellbar / Pieds de l’appareil réglable en hauteur
CONSEILS PRATIQUES D’UTILISATION / PRACTICAL OPERATING ADVISE / PRAKTISCHE
ANWENDUNGSTIPPS / CONSEILS PRATIQUES D’UTILISATION
LIMITES D'UTILISATION / USE LIMITS / BESCHICKUNGSMENGEN / LIMITES D'UTILISATION
Capacité intérieur du four: / Internal oven capacity:/ Fassungsvermögen des Kombidämpfers: / Capacité intérieur du four:
MODELE / MODEL / MODELL / MODELE 6 GN1/1 10 GN1/1 10 GN2/1 6+6 GN 1/1 6+10 GN 1/1 20 GN1/1 20 GN2/1
Plaques GN 1/1 / GN 1/1 trays / Bleche GN 1/1 /
Plaques GN 1/1 (325 x 530)
6 10 20 6 + 6 6 + 10 20 40
Plaques GN 2/1 / GN 2/1 trays / Bleche GN 2/1 /
Plaques GN 2/1(650 x 530)
- - 10 - - - 20
Nombre de niveaux / Number of levels / Anzahl
Einschübe / Nombre de niveaux
6 10 10 6 + 6 6 + 10 20 20
Espacement entre les niveaux / Spacing between
levels / Abstand zwischen den Einschüben /
Espacement entre les niveaux (mm)
80 65 65 80 80 / 65 64 64
7
9
10
12
1
8
2
4
3
6
8
5
5
7
9
12
10
11
3
4
1
2
