Anzeigen und Einstellungen des
Bordcomputers
Hinweis: Alle Oberflächendarstellungen und Oberflächen-
texte der folgenden Seiten entsprechen dem Freigabestand
der Software. Nach einem Software-Update kann es sein,
dass sich die Oberflächendarstellungen und/oder Oberflä-
chentexte geringfügig verändern.
Bedienlogik
Mit den Tasten <(10) und >(8) können die verschiedenen
Screens mit den Informationen der Fahrwerte auch während
der Fahrt erreicht werden. So können beide Hände während
der Fahrt am Lenker bleiben.
Mit den Tasten +(12) und –(11) können Sie den Unterstüt-
zungslevel erhöhen bzw. absenken. Befinden Sie sich in ei-
ner Liste (z.B. im Menü <Einstellungen>), können Sie mit
diesen Tasten in der Liste nach oben bzw. nach unten blät-
tern.
Die <Einstellungen>, die über den Status-Screen erreich-
bar sind, können während der Fahrt nicht angepasst wer-
den.
Mit der Auswahltaste(9) können Sie folgende Funktionen
ausführen:
– Sie erhalten während der Fahrt Zugang zum Schnellme-
nü.
– Sie können im Stehen im Status-Screen das Einstellungs-
menü aufrufen.
– Sie können Werte und Informationshinweise bestätigen.
– Sie können einen Dialog verlassen.
Wird der Bordcomputer aus seiner Halterung genommen
und nicht ausgeschaltet, werden Informationen zur letzten
gefahrenen Strecke sowie Statusinformationen nacheinan-
der in einer Schleife angezeigt.
Wenn nach der Entnahme aus der Halterung keine Taste ge-
drückt wird, schaltet sich der Bordcomputer nach 1 Minute
ab.
Screen-Reihenfolge
Wenn der Bordcomputer in seine Halterung eingesetzt ist,
können Sie folgende Anzeigen nacheinander abrufen:
1. Start-Screen
2. Uhrzeit und Reichweite
3. Strecke und Fahrzeit
4. Leistung und Trittfrequenz
5. durchschnittliche Geschwindigkeit und maximale Ge-
schwindigkeit
6. Strecke, Reichweite, Leistung und Herzfrequenz
7. Herzfrequenz
8. Kalorienverbrauch und Gesamtstrecke
9. Status-Screen

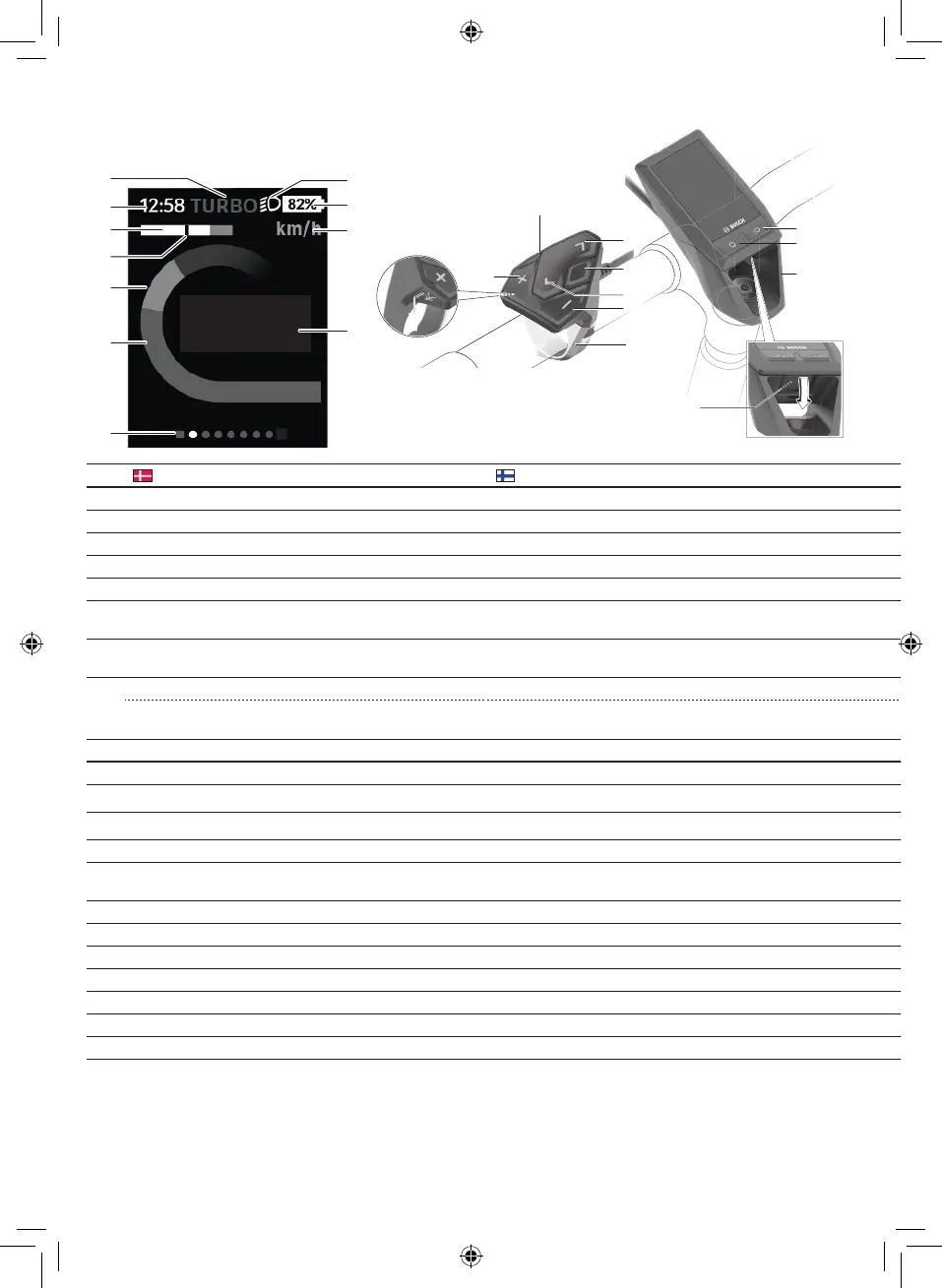

Start-Screen
Sobald Sie den eingeschalteten Bordcomputer in die Halte-
rung einsetzen, erscheint der Start-Screen.
24,3
c
d
e
f
h
i
j
a
b
g
k
a
Anzeige Uhrzeit/Geschwindigkeit
b
Anzeige Unterstützungslevel
c
Anzeige Fahrlicht
d
Akku-Ladezustandsanzeige eBike-Akku
e
Anzeige Geschwindigkeitseinheit
A)
f
Geschwindigkeit
g
Orientierungsleiste
h
Motorleistung
i
eigene Leistung
j
Durchschnittsgeschwindigkeit
k
Leistungsauswertung
A)
kann über den Status-Screen <Einstellungen> geändert wer-
den
Die Anzeigen a...d bilden die Statusleiste und werden auf je-
dem Screen angezeigt. Wird auf dem Screen selbst bereits
die Geschwindigkeit angezeigt, wechselt die Anzeigea auf
die aktuelle Uhrzeit in Stunden und Minuten. In der Status-
leiste werden angezeigt:
– Geschwindigkeit/Uhrzeit: die aktuelle Geschwindigkeit
in km/h oder mph bzw. die aktuelle Uhrzeit
– Unterstützungslevel: Anzeige der aktuell gewählten Un-
terstützung in einer farblichen Codierung
– Licht: ein Symbol für das eingeschaltete Licht
– Ladezustand eBike-Akku: eine prozentuale Anzeige des
aktuellen Ladezustands
In der Leistungsauswertung k wird Ihnen die momentane Ge-
schwindigkeit (weißer Balken) im Verhältnis zu Ihrer Durch-
schnittsgeschwindigkeit j grafisch angezeigt. Über die Grafik
können Sie direkt erkennen, ob Ihre momentane Geschwin-
digkeit sich über oder unter Ihrem Durchschnittswert befin-
det (links vom schwarzen Strich = unter Durchschnittswert;
rechts vom schwarzen Strich = über Durchschnittswert).
Über die Orientierungsleisteg können Sie erkennen, auf wel-
chem Screen Sie sich befinden. Ihr momentaner Screen wird
hervorgehoben dargestellt. Mit den Tasten(10)< und (8)>
können Sie weitere Screens ansteuern.
7
Tast Painike
1 Tænd/sluk drivsystem Käyttöjärjestelmä päälle/pois
Slå på/av drivsystemet Sätta på/stänga av drivanordningen Ligar/desligar o sistema de acionamento
2 Tænd/sluk lys Valo päälle/pois
Slå på/av lyset Sätta på/stänga av lyset Ligar/desligar a luz
3
Tasten Blad tilbage/til venstre Taaksepäin/vasemmalle selauksen painike
Bla bakover/til venstre-knapp Knapp bläddra bakåt/till vänster Tecla para deslocar para trás/esquerda
4
Tasten Blad frem/til højre Eteenpäin/oikealle selauksen painike
Bla forover/til høyre-knapp Knapp bläddra framåt/till höger Tecla para deslocar para a frente/direita
5 Tasten Sænk understøtning –/
tasten Blad nedad
Tehostuksen vähennyksen painike –/
alaspäin selauksen painike
Knapp for redusert fremdriftshjelp –/
bla ned
Knapp Sänk understöd –/
Knapp bläddra neråt
Tecla para reduzir o apoio –/
Tecla para deslocar para baixo
6 Tasten Forøg understøtning +/
tasten Blad opad
Tehostuksen lisäämisen painike +/
ylöspäin selauksen painike
Knapp for økt fremdriftshjelp +/
bla opp
Knapp Höj understöd +/
Knapp bläddra uppåt
Tecla para aumentar o apoio +/
Tecla para deslocar para cima
7 Aktiver skubbehjælp Työntöavun aktivointi
Aktivere skyvehjelp Aktivera eldriften Ativar a ajuda de empurrar
6 Udfør skubbehjælp: tryk & hold Työntöavun suoritus: paina ja pidä
Utføre skyvehjelp: trykk og hold Verkställa eldriften: tryck och håll Executar a ajuda de empurrar: premir &
manter premida
8 Valgtast Valintapainike
Valgknapp Urvalsknapp Tecla de seleção
Visning Näyttö
Indikator Display Display
a Visning klokkeslæt/hastighed Kellonajan/nopeuden näyttö
Visning av klokkeslett/hastighet Indikering klockslag/hastighet Indicação da hora/velocidade
b Visning understøtningsniveau Tehostustason näyttö
Visning av fremdriftshjelp Visning assistansnivå Indicação do nível de apoio
c Visning kørelys Ajovalojen näyttö
Visning av kjørelys Indikering cykelljus Indicação do farol
d Akku-ladetilstandsvisning eBike-akku eBike-akun lataustilan näyttö
Ladenivåindikator for eBike-batteri Laddningsstatus eBike-batteri Indicador do nível de carga da bateria
eBike
e Visning hastighedsenhed A) Nopeuden mittayksikön näyttö A)
Visning av hastighetsenhet A) Indikering hastighetsenhet A) Indicação da unidade da velocidade A)
f Hastighed Nopeus
Hastighet Hastighet Velocidade
g Orienteringslinje Opasterivi
Hjelpelinje Orienteringsrad Barra de orientação
h Motoreffekt Moottoriteho
Motoreffekt Motoreffekt Potência do motor
i Egen ydelse Oma poljentateho
Egen innsats Egen effekt Desempenho próprio
j Gennemsnitshastighed Keskimääräinen nopeus
Gjennomsnittshastighet Genomsnittlig hastighet Velocidade média
k Effektanalyse Tehokkuusmittaus
Ytelsesvurdering Effektindikering Avaliação do desempenho
