28 | BAT 415 | Descripción del productoes
Descripción de las funciones3.7
En la figura 2 se muestra la curva característica de car-
ga del BAT 415.
En la fase 1 del proceso de carga, la corriente de carga
I
1
es de aprox. 15% de la capacidad de la batería ajusta-
da en el regulador (figura 1, Pos. 8). El LED verde par-
padea rápidamente.
Cuando la batería alcanza la tensión de carga U
1
, la
corriente de carga I
1
empieza a descender. En ese mo-
mento se alcanzan aprox. el 65% de la capacidad de
la batería. La batería puede usarse como batería de
arranque. La fase 1 (carga principal) finaliza cuando la
corriente de carga queda por debajo de aprox.. I
1
el 1%
de la capacidad de la batería. La batería está cargada
entonces en aprox. el 97%.

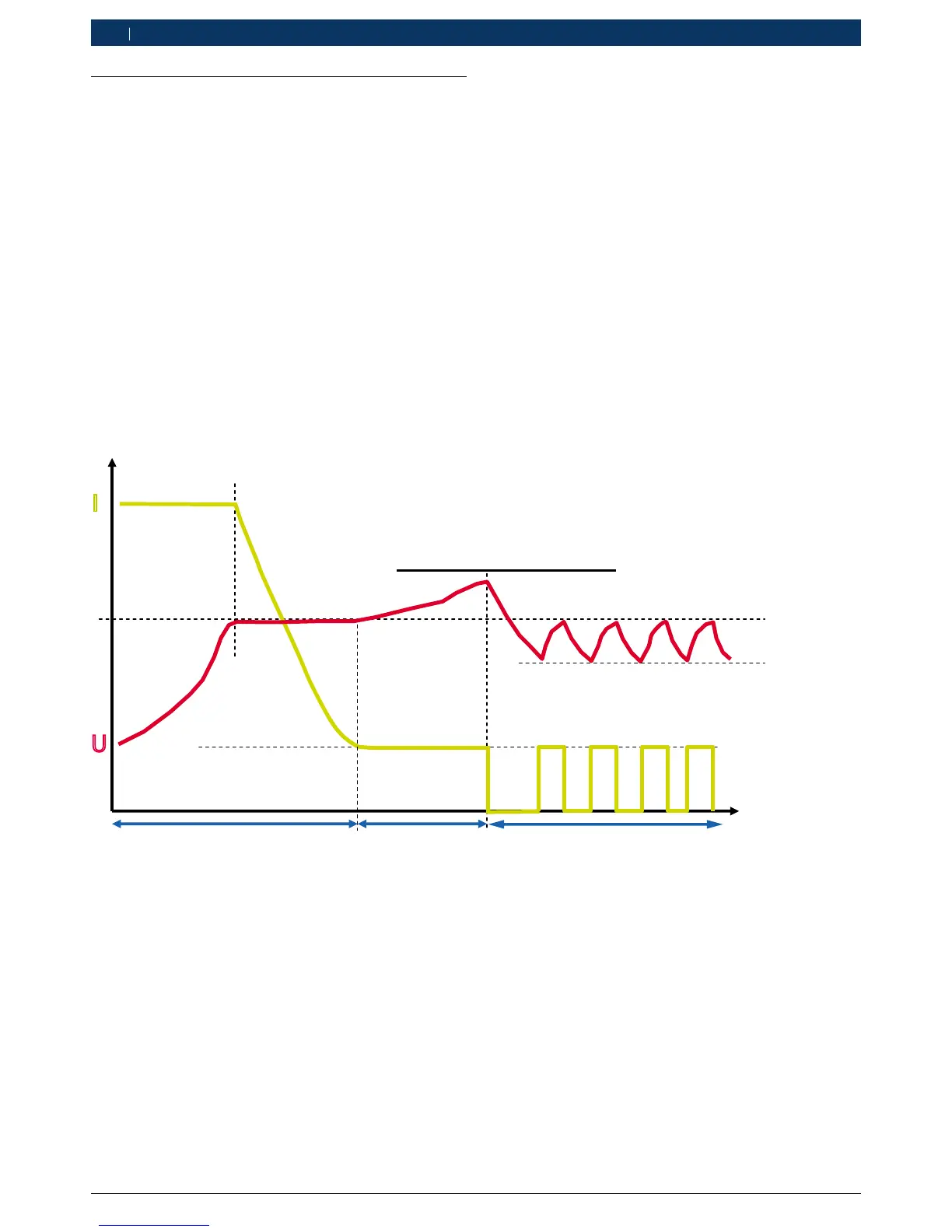

Curva caracteristica de carga
t
U
I
Fase 1
Fase 2
U
1
caliente = 14,0V
U
1
fría = 14,4V
I
1
= 15% del regulador Ah
I
2
= 1% del regulador Ah
U
2
U
3
= 12,7V
Fase 3
caliente = 14,4V
fría = 14,8V
U
2
LED verde parapadea
rápidamente
LED verde parapadea
lentamente
LED verde con luz permanente
Curva característica de carga del BAT 415Fig. 2:
En la fase 2 la corriente de carga I
2
es de aprox. el 1%
de la capacidad ajustada de la batería. El LED verde
parpadea lentamente. La fase 2 está temporizada y
dura el 65% del tiempo de carga principal (fase 1). La
tensión de carga se limita a U
2
. Al final de la fase 2 el
LED se enciende con luz permanente.
Ejemplo: Con una capacidad de la batería ajustada de
80 Ah, la corriente de carga I
1
es de aprox. 12 A y la
corriente de carga I
2
de aprox. 0,8 A.
En la fase 3 la corriente de carga se activa siempre que
la batería queda por debajo de la tensión U
3
. La corrien-
te de carga permanece activa hasta que se alcanza de
nuevo la tensión de carga U
1
.
