Descrição do produto | BAT 415 | 55BAT 415 | 55 | 55 pt
Descrição do produto3.
Utilização3.1
Com o potente carregador de baterias BAT 415 podem
ser carregadas baterias chumbo-ácidas de 12 Volt de
qualquer tipo. Especialmente as baterias com electró-
lito definido (tecnologia gel ou velo/AGM) são carre-
gadas de forma ideal. Tanto pode carregar as baterias
quando estão montadas no veículo como quando estão
desmontadas. O BAT 415 também pode ser usado
como suporte ou buffer do sistema eléctrico do veículo.
Os campos de aplicação previstos do BAT 415 são as
oficinas, os centros de inspecção, postos de abasteci-
mento e o comércio de baterias.
O BAT 415 destina-se apenas ao carregamento de i
baterias chumbo-ácidas com uma tensão nominal de
12 Volt.
Indicações importantes sobre o car-3.2
regador de baterias
Tem de colocar o BAT 415 na horizontal sobre uma ¶
base sólida. O local de instalação tem de ser sufi-
cientemente estável. Tenha o peso do aparelho e o
peso da bateria a carregar em consideração.
Proteja o BAT 415 da humidade e da água. ¶
Não tape o BAT 415. Instale o BAT 415 de forma a ¶
que exista um espaço livre de pelo menos 15 cm à
volta para efeitos de ventilação.
Volume de entrega3.3
BAT 415 R
Manual de Instruções R
Descrição do aparelho3.4

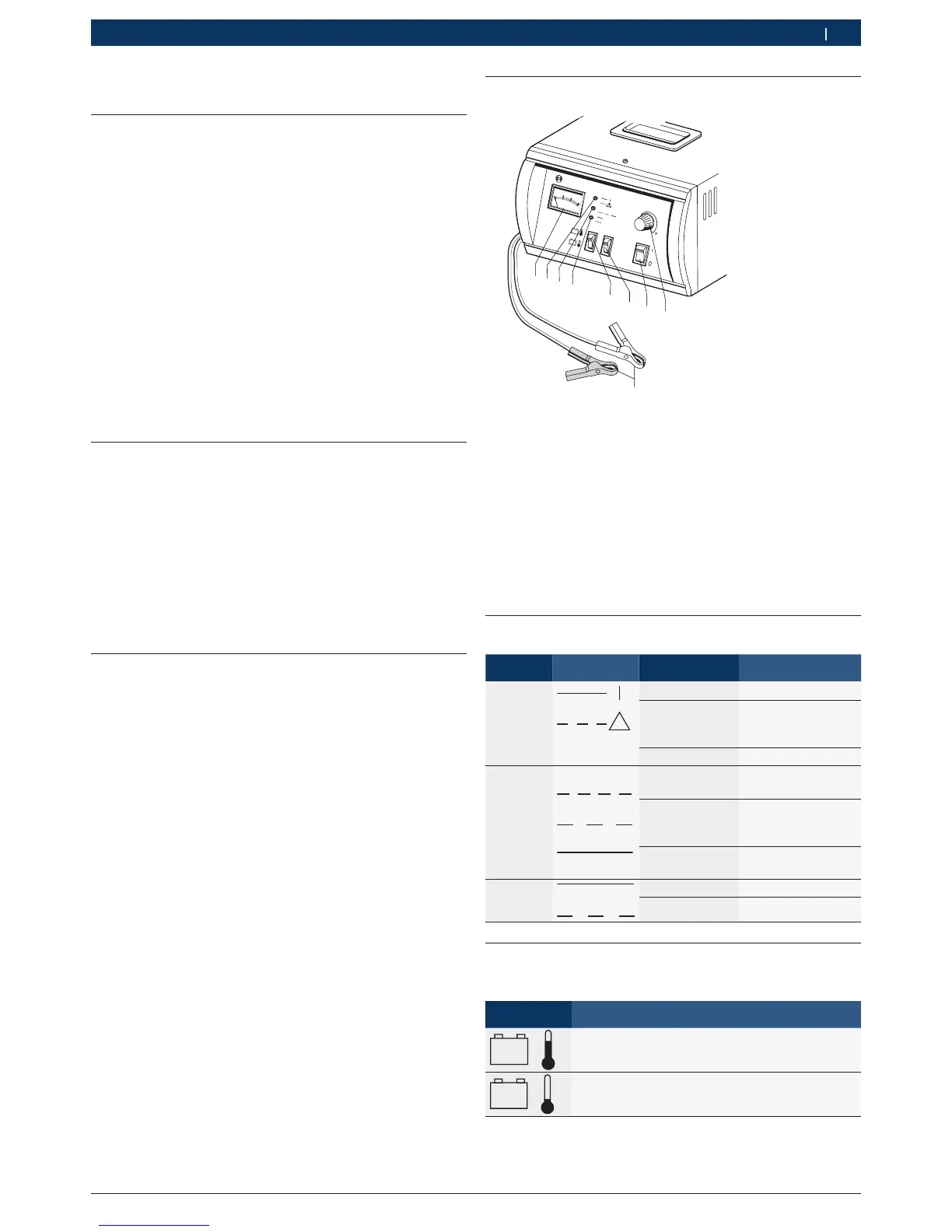

BAT 415Fig. 1:
1. Instrumento indicador para a corrente de carga
2. LED vermelho para “Rede ligada, polaridade invertida, falha ou
sobrecarga”
3. LED verde para “Processo de carregamento”
4. LED amarelo para “Operação de suporte / Operação buffer”
5. Comutador para a temperatura da bateria
6. Tecla de início para o processo de carregamento
7. Interruptor ON/OFF
8. Regulador para o ajuste da capacidade da bateria
9. Cabo de carregamento com pinças integralmente isoladas
Status LEDs3.5
LED Símbolo estado Função
Vermelho
!
Acende BAT 415 ligado
Pisca Polaridade in-
vertida, falha ou
sobrecarga
Desligado BAT 415 desligado
Verde
IU
I
aIaI
Pisca (rápido) Carregamento prin-
cipal em curso
Pisca (lento) Recarrega-
mento em
curso
Acende Carga de manu-
tenção em curso
Amarelo Acende 13,5 V / 15 A
Pisca 12.0 V / 3 A
Comutador para a temperatura da 3.6
bateria
Símbolo Função
Temperatura da bateria quente (> 15 °C)
Temperatura da bateria fria (<15 °C)
H
C
S
O
B
S
E
R
E
P
M
A
C
D
0
5
0
1
5
1
A
Start
IU
alal
13,5V
15A
20
40
60
80
100
100
12,0V
3A
I
h
1
4510015Ko
