 不正確なパラメーター設定（I や U １に非常に高い
値を設定し、oに対して不十分な値を設定した
場合）によりバッテリーを損傷させる可能性があ
ります。
 充電中はバッテリーを車両から取り外す必要はあ
りません。 充電には項目 4.4.2 に書かれた注意事
項に気をつけて下さい。
エキスパートチャージメニューでは、12V 及び
24V バッテリーの充電が固有のパラメーター特性によ
り行われます。12V、24V の 2 種類のバッテリーに対
してそれぞれ 4 種類のパラメーター設定が可能です。
設定はパラメーター設定メニューにより行う事が
出来ます。( 項目５. ５を参照 )
1. 背面の電源スイッチにより、BAT490 の電源を投
入します。( 第 2 図、1 番 )

 赤色 LED( 第 1 図、3 番 ) が点灯します。
2. 赤色の充電ケーブルをプラスターミナル(＋)に接
続して下さい。
3. 黒色の充電ケーブルをマイナスターミナル(−)に
接続して下さい。
4.
を押します。

 バッテリー電圧が 3 秒間だけ表示され、モー
ドメニューが表示されます。
 BAT490 のモードメニューはバッテリーが接続さ
れているときにのみ表示されます。
5. 矢印キー
、 によりエキスパートチャージ
モードを選択します。
6.
を押します。

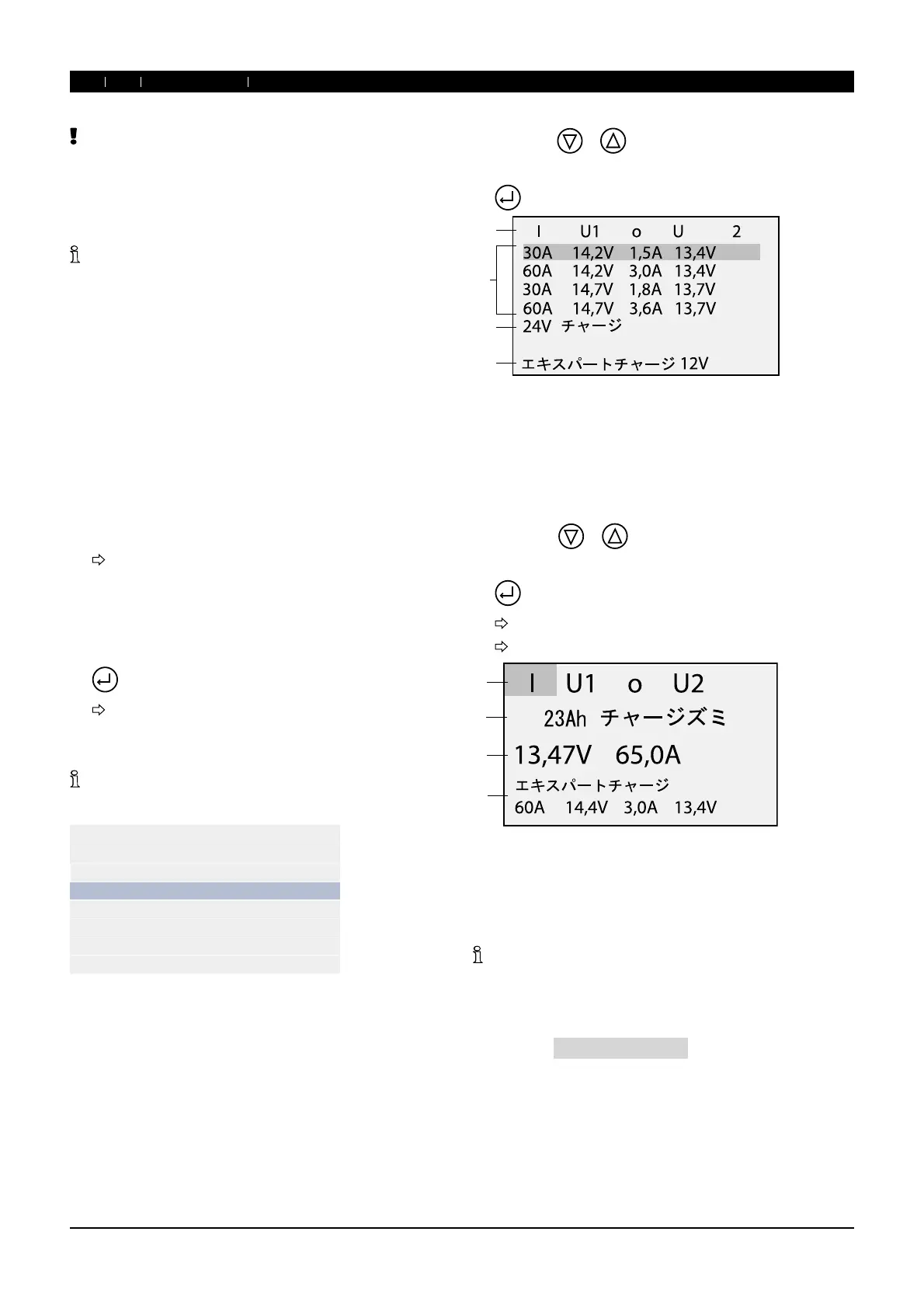

╙  ࿑㧦ޓࠛࠠࠬࡄ࡯࠻࠴ࡖ࡯ࠫࡄ࡜ࡔ࡯࠲࡯
１ パラメーター ( 第 6 図充電特性を参照 )
２ １２V バッテリー用パラメーター設定値
３ ２４V バッテリー用パラメーター呼び出し
４ モード選択表示 ( １２V 及び２４V)
7. 矢印キー 、 によりいずれかのパラメーター
を選択。
8. を押します。

 緑色 LED が点灯します。
  充電が開始されます。
╙  ࿑㧦 ࠛࠠࠬࡄ࡯࠻࠴ࡖ࡯ࠫ
１ ハイライト表示による充電状態表示 ( 第 6 図充電特性を参照 )
２ 供給充電電流積算値
３ バッテリー電圧、負荷電流値の現状表示
４ 現在選択値 ( モード、パラメーター設定値 )
 放電してしまったバッテリーに対しては、
BAT490 は最初にソフト充電を行います。
 充電電流はパラメーター設定により最適化されま
す。( 設定値 I の１５％ )
 画面にソフトチャージと表示され、緑色と黄
色の LED が 1 秒間隔で点滅します。
$#6
$#6
$#6








ࡕ࡯࠼
ࠬ࠲ࡦ࠳࡯࠼࠴ࡖ࡯ࠫ
ࠛࠠࠬࡄ࡯࠻࠴ࡖ࡯ࠫ
ࡃ࠶ࡈࠔ࡯ࡕ࡯࠼
ࡃ࠶ࠢࠕ࠶ࡊࡕ࡯࠼
