6
Fig. 2
Fig. 3
SZ 2
y

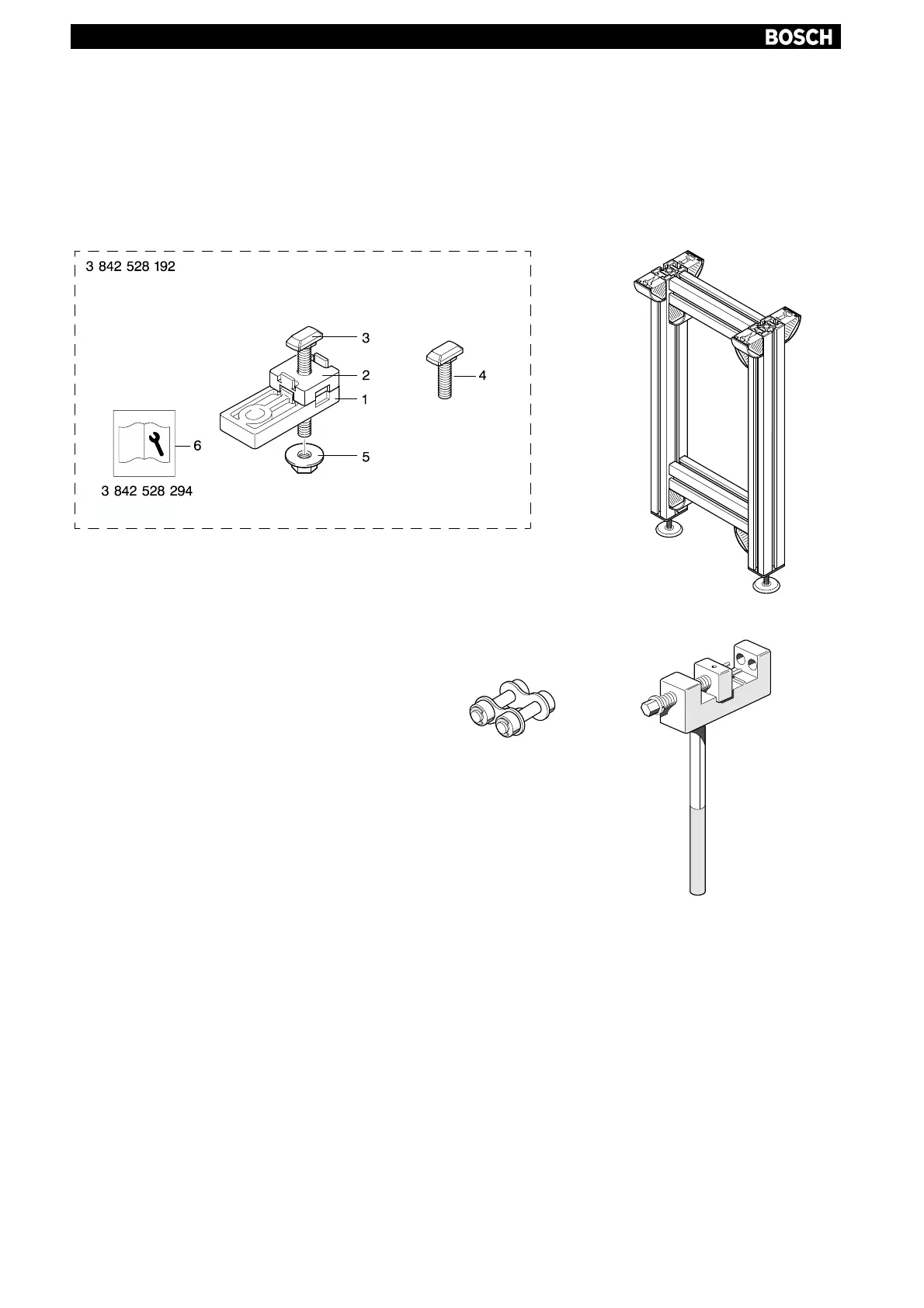

Für den Einbau der BS 2/R
zwischen Strecken ST 2:
Verbindungssatz 3 842 528 192
(Fig. 2, muss separat bestellt werden).
Für die Montage auf Stützen SZ 2:
(Fig. 3). Auswahl und Bestell-Nrn. siehe
TS 2plus-Katalog.
Demontagewerkzeug 8 981 010 511
für Staurollenkette und
Kettenschloss 3 842 523 919 (Fig. 4)
(siehe TS 2plus-Katalog).
yy
For installing BS 2/R
between conveyor sections ST 2:
Connecting kit 3 842 528 192 (Fig. 2,
must be ordered separately).
For installation on leg sets SZ 2:
(Fig. 3). For selection and part numbers
please refer to TS 2plus catalogue.
Removal tools 8 981 010 511 for
accumulation roller chain and master
link 3 842 523 919 (Fig. 4)
(see TS 2plus catalogue).
yyy
Pour le montage de BS 2/R entre les
sections ST 2 :
kit de montage 3 842 528 192 (Fig. 2,
à commander séparément).
Pour le montage sur les supports
SZ 2 :
(Fig. 3). Pour les différentes
options et les numéros de référence,
consulter le catalogue TS 2plus.
Outil de démontage 8 981 010 511
pour chaîne à galets d’accumulation
et maillon raccord 3 842 523 919
(Fig. 4)
(Cf. catalogue TS 2plus).
Zubehör
Accessories
Accessoires
Fig. 4
8 981 010 511
3 842 523 919
M8x25
(4x)
(4x)
(4x)
(4x)
M8 (8x)
M8x30
