4. Übersicht
4.1 Gesamtansicht
458823_18pa
A
OUT
IN
B
OUT
IN
C
OUT
IN
D
OUT
IN
E
OUT
IN
F
OUT
IN
A
B
C
F
1
0
1
4
6
7
5
3
2
8
11
9
14
13
12
10
15

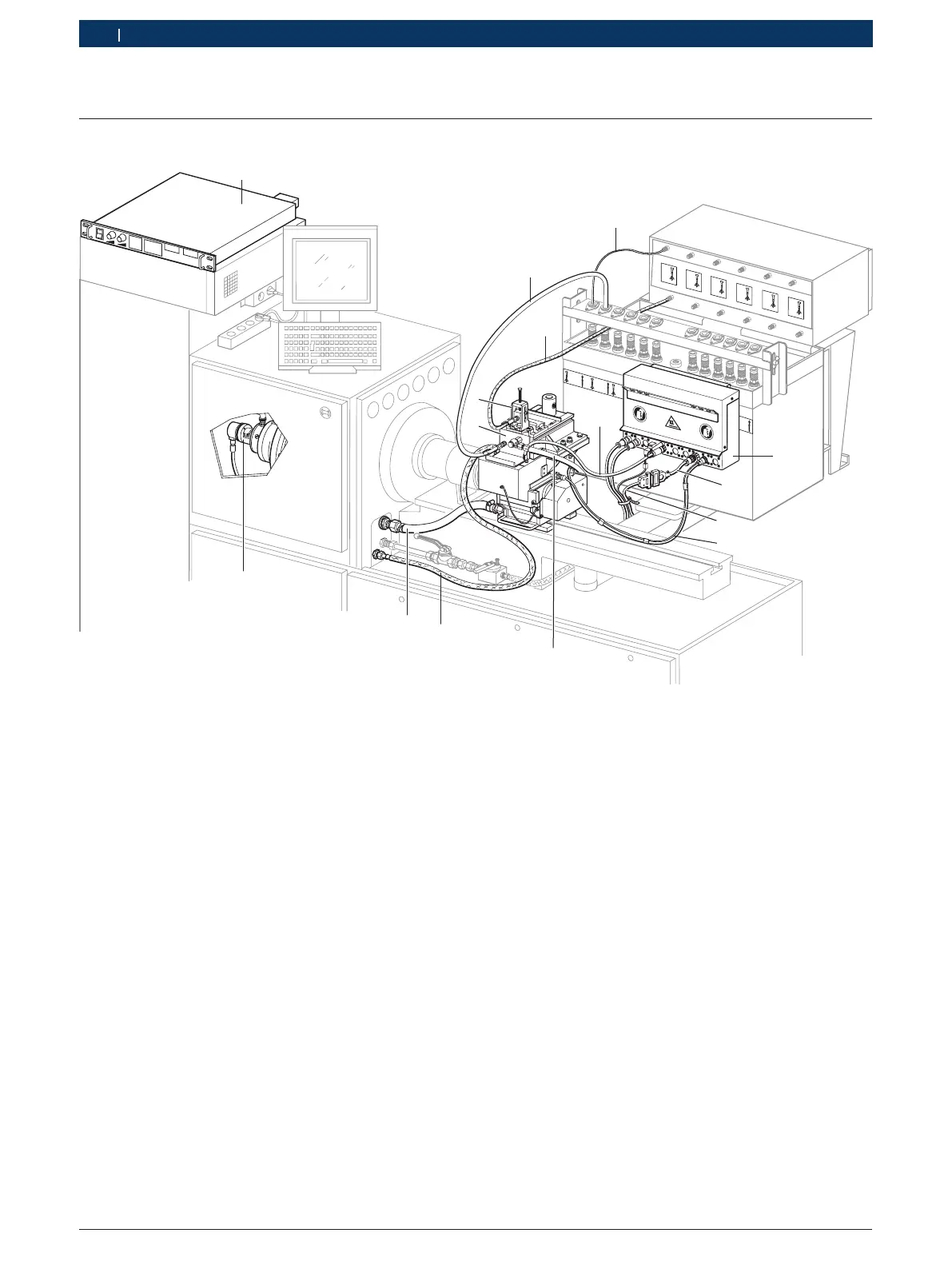

Fig. 1: Gesamtübersicht CAM 847
1 Spannungs-Konstanter 1 687 022 873 (Szb.)
2 Einspritzkammer
3 CAMBox
4 Schlauchleitung Rücklaufmenge 1 680 712 292
5 Schlauchleitung Einspritzmenge 1 680 711 116
6 Adapterleitung für den Prüflinganschluss
7 Schlauchleitung 1 680 712 225 (Lieferumfang im Wärmetauscher)
8 Ansteuerelektronik CRI 800
9 Adapterleitung 1 684 465 590
10 Verbindungsleitung 1 684 465 499
11 Verbindungsleitung 1 684 465 589
12 Schlauchleitung Prüfölzulauf 1 680 712 151 (Lieferumfang im EPS)
13 Schlauchleitung 1 680 711 112 für Schmierölzulauf
14 Schmierölrücklaufschlauch
15 Drehgeber (B31) 1 687 224 963
