28
Instalación
Bosch Control – 6720816118 (2015/08)

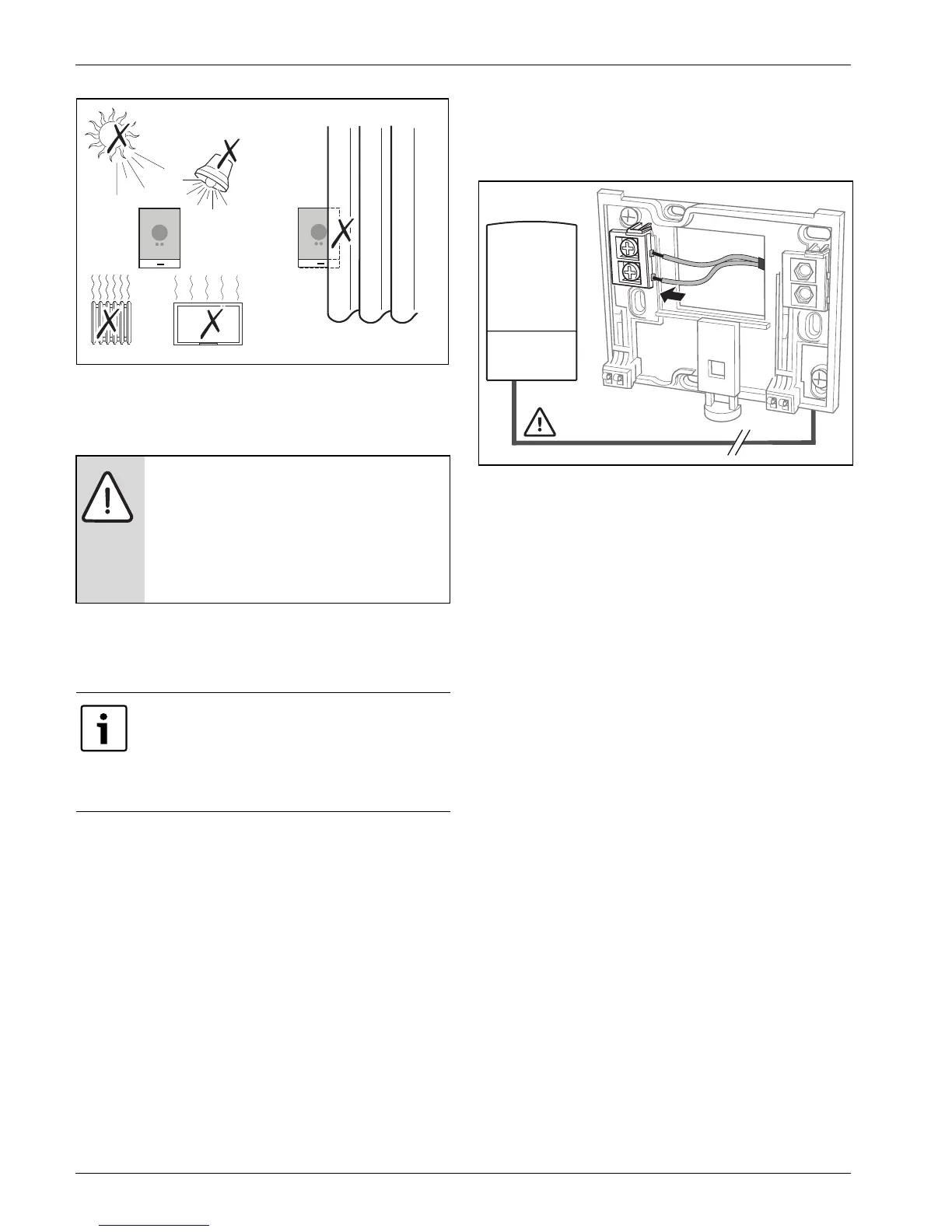

Fig. 23 Consideraciones sobre la instalación del sistema de
control inteligente
4.3 Instalación de la base de montaje en la pared
La base de montaje en la pared puede ajustarse directamente a
la pared, por ejemplo en el lugar del sistema de control ante-
rior.
Conectar el cable del termostato de 2 hilos (EMS cable de
BUS de la caldera) a las conexiones del cable en la base de
la pared.
Las conexiones no son sensibles a la polaridad.
Fig. 24 Conectar la base de la pared
ATENCIÓN: Conexión del sistema de control
inteligente.
EMS Únicamente conexiones de BUS.
No conectar el sistema de control inteli-
gente a la conexión principal de corriente
de la caldera.
Al instalar la caja de unión, asegurarse que la di-
mensión de la sala no afecte la medida de la tem-
peratura ambiente.
En caso de ser necesario, aislar la caja de unión
con un aislante térmico.
6720810446-16.1Wo
6720815753.1.1TD
EMS BUS only (15V DC)
