Produktbeskrivning | DCU 100 | 249 |
3.3 I leveransen ingår
i Innehållet i leveransen beror på vilken produktvari-
ant och vilket specialtillbehör som beställts och kan
skilja sig från följande uppräkning.
Beteckning Artikelnummer
DCU 100 –
Batteri 1 687 335 053
Väska –
Nätdel med
Nätanslutningsledning
1 687 023 697
1 684 461 186
Anslutningsledning för cigarrettändaruttag 1684465784
Återställnings-DVD –
Originalbruksanvisning –
3.4 Transport
För transportändamål måste anslutningsledningarna på
DCU 100 dras bort. Dessutom ska DCU 100 endast trans-
porteras och förvaras i medföljande väska.
3.5 Enhetsbeskrivning
DCU 100 är en bärbar, mobil surfplatta för verkstaden.
Manövreringen sker med ett pekstift (för LCD-peks-
kärmen) och ett virtuellt tangentbord. Utskrift av data
och mätvärden kan göras via USB-gränssnittet med en
extern skrivare (specialtillbehör). DCU 100 och tillbe-
hör sitter välskyddade i väskan.
4
3
1
2
459953-02_Ko

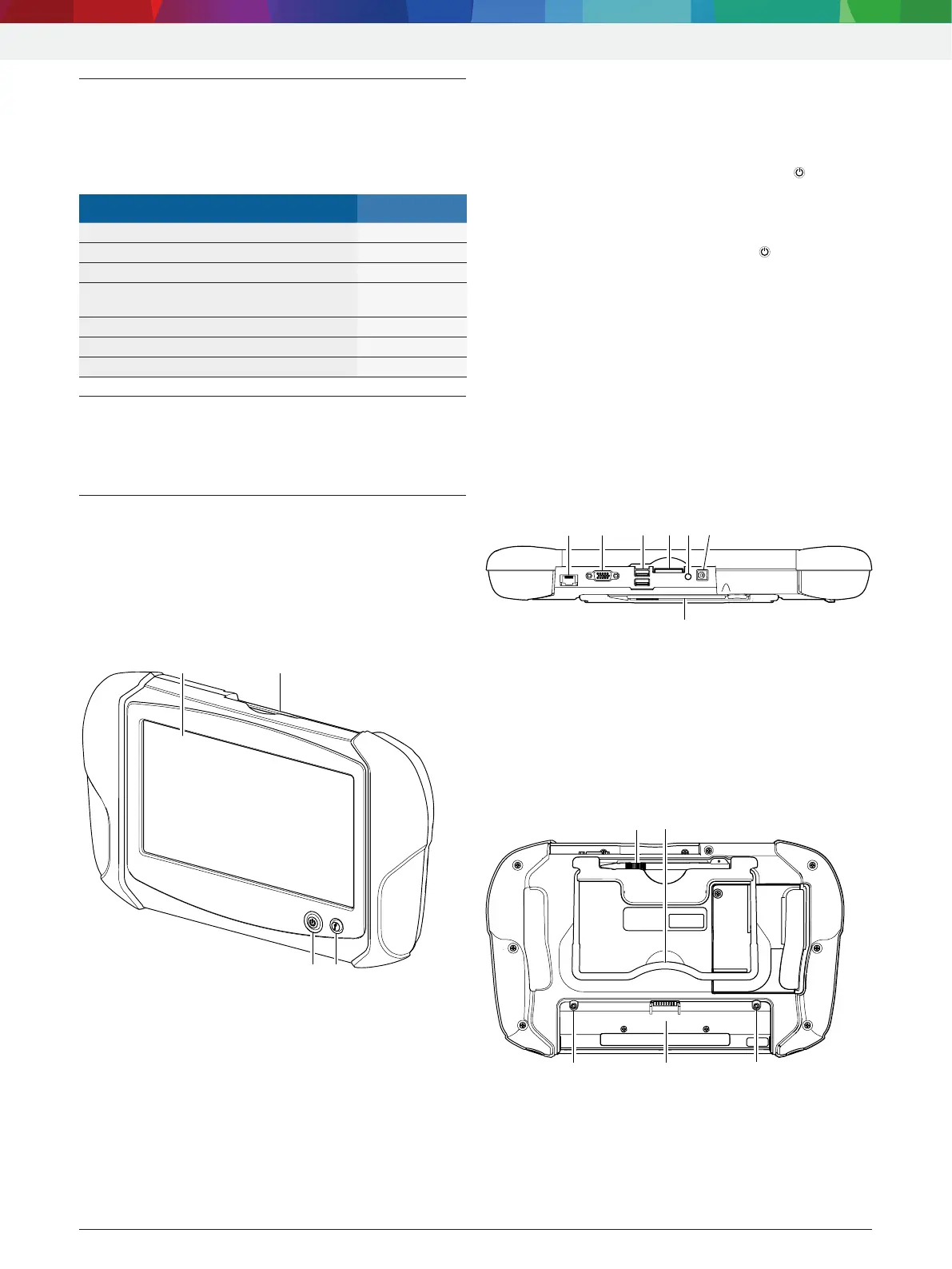

Fig. 1: DCU 100
1 LCD-display med pekskärm
2 Gränssnitt
3 Funktionsknapp ƒ
4 På/av-knapp
i Försätt DCU 100 i Standby-läge (energisparläge)
eller lämna Standby-läget igen genom att trycka
kort på på/av-knappen.
i Windows operativsystem stängs ner och stängs
av genom att trycka på på/av-knappen DCU 100
>2sekunder.
i Genom att trycka på på/av-knappen >5 sekunder
stängs DCU 100 av utan att operativsystemet först
stängs av. Använd endast detta läge när Windows
operativsystem inte kan stängas av.
Funktionsknapp ƒ
Trycka på funktionsknapp ƒ: Startmenyn och menyraden
för Windows öppnas eller stängs igen.
i Det virtuella tangentbordet öppnas när du trycker på
funktionsknappen ƒ >2sekunder.
3.5.1 Gränssnitt
459953-01_Ko
1
2
4
6
7
3
5
Fig. 2: DCU 100 Gränssnitt
1 Nätverksanslutning RJ-45 (LAN)
2 Monitoranslutning
3 USB-anslutning (2x), USB 3.0, max. 1 A
4 Plats för minneskort (SD-kort)
5 Hörlursanslutning
6 Nätdelsanslutning (12VDC)
7 Pekstifthållare
Fig. 3: DCU 100 Undersida
1 Pekstift
2 Stödbygel
3 Batterimonteringshylsor
4 Batterifack
