| 48 | DCU 100 | Produktbeskrivelse
3.3 Leveringsomfang
i Leveringsomfanget afhænger af den bestilte pro-
duktvariant og det bestilte ekstratilbehør og kan
afvige fra den følgende liste.
Betegnelse Bestillings-
nummer
DCU 100 –
Batteri 1 687 335 053
Kuffert –
Netdel med
strømkabel
1 687 023 697
1 684 461 186
Tilslutningsledning til cigarettænder 1 684 465 784
Recovery-dvd –
Original driftsvejledning –
3.4 Transport
Træk tilslutningsledningerne ud af DCU 100 i forbindelse
med transport. Desuden bør DCU 100 kun transporteres
og opbevares i den medfølgende kuffert.
3.5 Produktbeskrivelse
DCU 100 er en bærbar og modul tablet-pc til værkste-
det. Betjeningen udføres med en pen (til LCD-touch-
screenen) og et virtuelt tastatur. Udskrivning af data
og måleværdier kan ske via USB-interfacet med en
ekstern printer (ekstraudstyr). DCU 100 samt tilbehør
er anbragt beskyttet i en kuffert.
4
3
1
2
459953-02_Ko

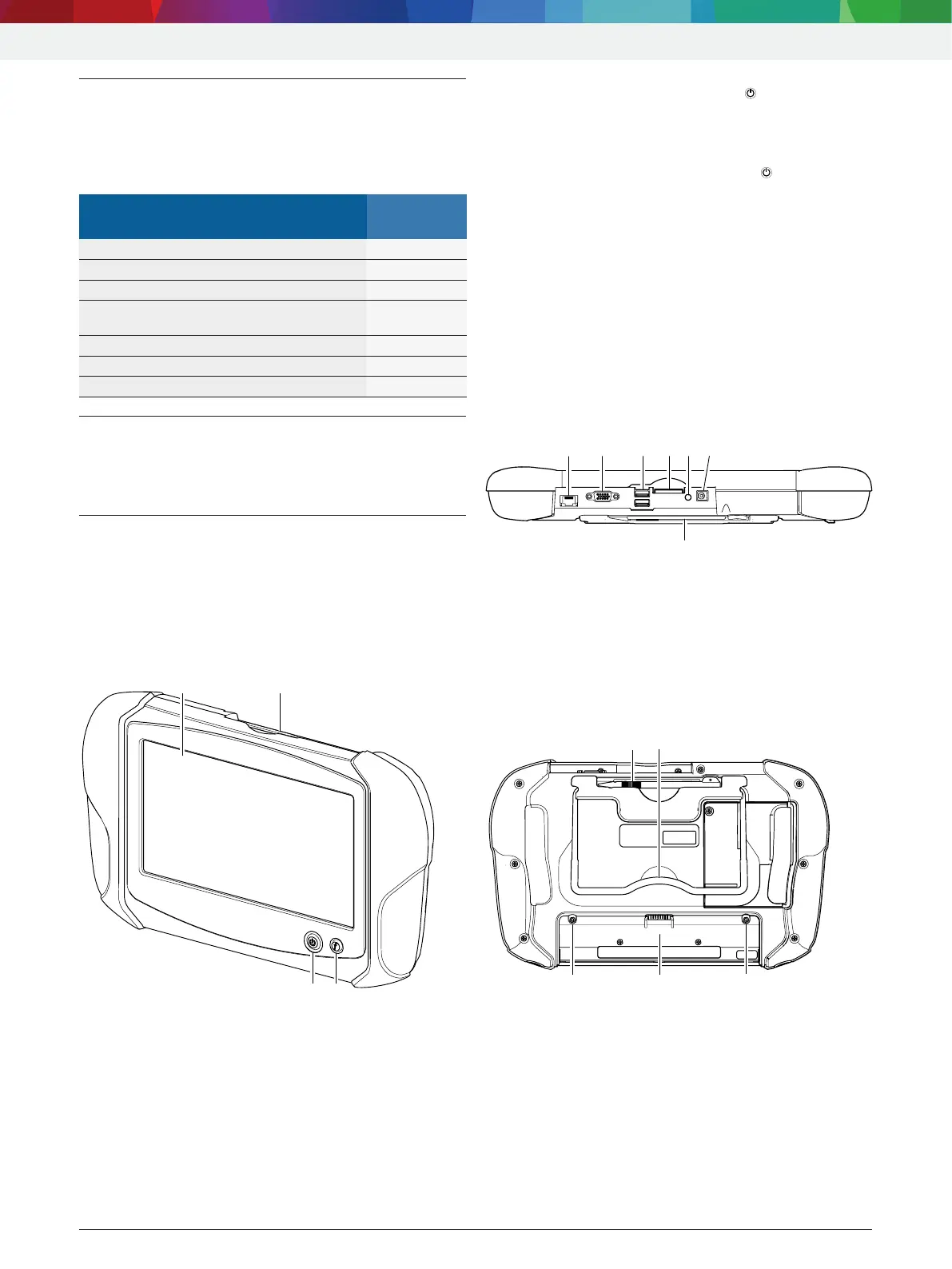

Fig. 1: DCU 100
1 LCD-display med touchscreen
2 Grænseflader
3 Funktionstast ƒ
4 Tænd/sluk-tast
i Ved kort at trykke på tænd/sluk-tasten skifter
DCU 100 i Standby-funktion (energisparefunktion)
eller standby-funktionen forlades igen.
i Ved at trykke på tænd/sluk-tasten >2 sekunder
lukkes Windows-operativsystemet ned, og DCU 100
slukkes.
i Når der trykkes på tænd/sluk-tasten >5 sekunder,
slukkes DCU 100, uden at operativsystemet lukker
ned først. Anvend kun denne modus, hvis det ikke
er muligt at lukke Windows-operativsystemet ned.
Funktionstast ƒ
Tryk funktionstast ƒ: Startmenuen og proceslinjen i
Windows åbnes eller lukkes igen.
i Ved at trykke på funktionstasten ƒ >2 sekunder
åbnes det virtuelle tastatur.
3.5.1 Grænseflader
459953-01_Ko
1
2
4
6
7
3
5
Fig. 2: DCU 100 visning af grænseflader
1 Netværkstilslutning RJ-45 (LAN)
2 Monitortilslutning
3 USB-tilslutning (2x), USB 3.0, maks. 1 A
4 Stikplads til hukommelseskort (SD-kort)
5 Hovedtelefontilslutning
6 Netdelstilslutning (12 volt DC)
7 Penholder
1
3
4
3
2
459953-03_Ko
Fig. 3: DCU 100 Underside
1 Pen
2 Stillebøjle
3 Batterifastgørelseshylstrer
4 Batterirum
da
