Produktbeschreibung | DCU 100 | 7 |
3.3 Lieferumfang
i Der Lieferumfang ist abhängig von der bestellten
Produktvariante und dem bestellten Sonderzube-
hör und kann von der nachfolgenden Auflistung
abweichen.
Bezeichnung Bestellnummer
DCU 100 –
Akku 1 687 335 053
Koffer –
Netzteil mit
Netzanschlussleitung
1 687 023 697
1 684 461 186
Anschlussleitung für Zigarettenanzünder-
buchse
1 684 465 784
Recovery DVD –
Originalbetriebsanleitung –
3.4 Transport
Zu Transportzwecken die Anschlussleitungen des
DCU 100 abziehen. DCU 100 nur im mitgelieferten Koffer
transportieren und aufbewahren.
3.5 Gerätebeschreibung
DCU 100 ist ein tragbarer, ortsunabhängiger Tablet-
PC für den Werkstattbereich. Die Bedienung erfolgt
mit einem Taststift (für den LCD-Touchscreen) und
einer virtuellen Tastatur. Der Ausdruck der Daten und
Messwerte kann über die USB-Schnittstelle mit einem
externen Drucker (Sonderzubehör) erfolgen. DCU 100
und das Zubehör sind in einem Koffer geschützt unter-
gebracht.
4
3
1
2
459953-02_Ko

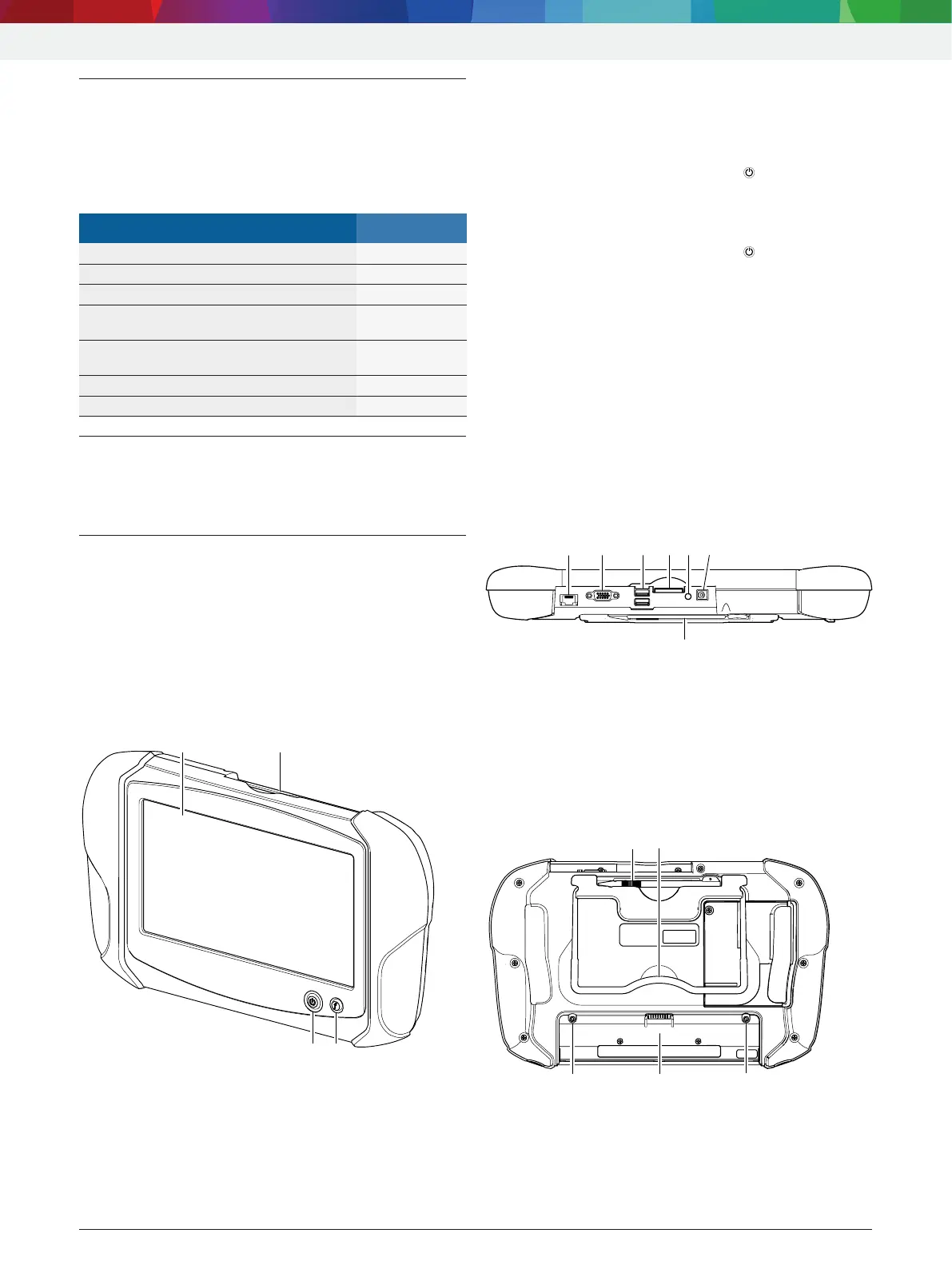

Abb. 1: DCU 100
1 LCD-Anzeige mit Touchscreen
2 Schnittstellen
3 Funktionstaste ƒ
4 Ein-/Aus-Taste
i Durch kurzes Drücken der Ein-/Aus-Taste geht
DCU 100 in den Standby-Mode (Energiesparmodus)
oder der Standby-Mode wird wieder verlassen.
i Durch Drücken der Ein-/Aus-Taste >2 Sekunden
wird das Windows-Betriebssystem heruntergefahren
und DCU 100 ausgeschaltet.
i Durch Drücken der Ein-/Aus-Taste >5 Sekunden
wird DCU 100, ohne dass das Betriebssystem zuvor
herunterfährt, ausgeschaltet. Diesen Modus nur an-
wenden, wenn kein Herunterfahren des Windows-
Betriebssystems möglich ist.
Funktionstaste ƒ
Funktionstaste ƒ drücken: Startmenü und Taskleiste von
Windows werden geöffnet oder wieder geschlossen.
i Durch Drücken der Funktionstaste ƒ >2 Sekunden
wird die virtuelle Tastatur geöffnet.
3.5.1 Schnittstellen
459953-01_Ko
1
2
4
6
7
3
5
Abb. 2: DCU 100 Schnittstellenansicht
1 Netzwerkanschluss RJ-45 (LAN)
2 Monitoranschluss
3 USB-Anschluss (2x), USB 3.0, max. 1 A
4 Speicherkarten-Steckplatz (SD-Card)
5 Kopfhöreranschluss
6 Netzteilanschluss (12 Volt DC)
7 Taststifthalterung
1
3
4
3
2
459953-03_Ko
Abb. 3: DCU 100 Unterseite
1 Taststift
2 Aufstellbügel
3 Akkubefestigungshülsen
4 Akkufach
de
