| 98 | DCU 100 | Description du produit
3.3 Contenu de la livraison
i Le contenu de la livraison dépend de la variante de
produit commandée ainsi que des accessoires spéci-
aux commandés et peut diverger de la liste suivante.
Désignation Référence
DCU 100 –
Accu 1 687 335 053
Mallette –
Bloc secteur avec
Cordon secteur
1 687 023 697
1 684 461 186
Câble de raccordement pour prise
d'allume-cigare
1 684 465 784
DVD de récupération –
Notice d'utilisation originale –
3.4 Transport
Les câbles de raccordement du DCU 100 doivent être
débranchés avant le transport. De plus, le DCU 100 ne
doit être transporté et entreposé que dans la mallette
fournie.
3.5 Description de l'appareil
Le DCU 100 est un PC portable mobile type tablette,
destiné à l'atelier. Il s'utilise à l'aide d'un stylet (pour
l'écran tactile LCD) et d'un clavier virtuel. Il est pos-
sible d'imprimer les données et les valeurs mesurées
via l'interface USB sur une imprimante externe (ac-
cessoire spécial). Le DCU 100 et les accessoires sont
rangés et protégés dans une mallette.
4
3
1
2
459953-02_Ko

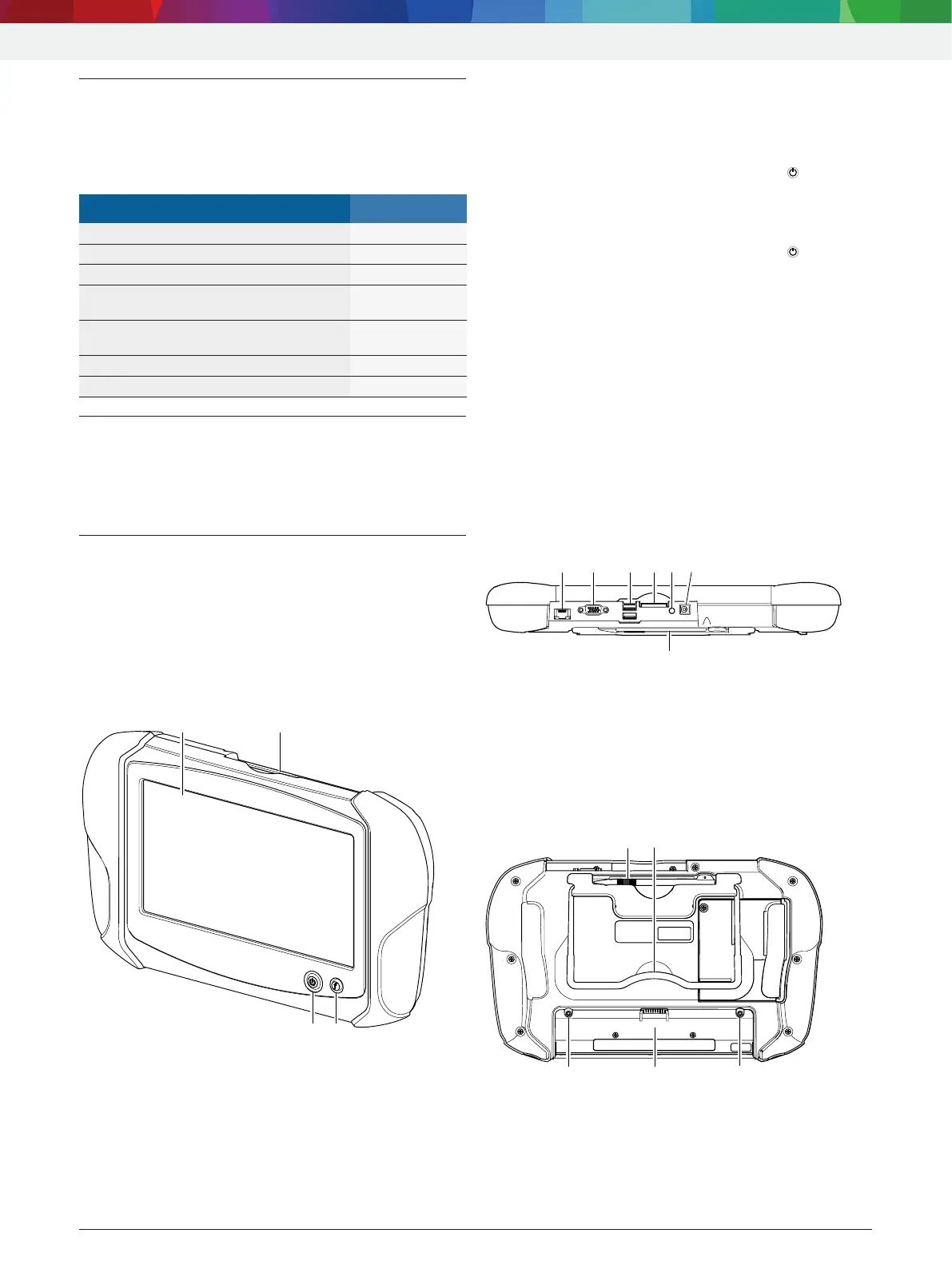

Fig. 1: DCU 100
1 Ecran LCD de type tactile
2 Ports
3 Touche de fonction ƒ
4 Touche Marche/Arrêt
i En exerçant une brève pression sur la touche
Marche/Arrêt, le DCU 100 se met en mode veille
(économie d'énergie) ou quitte le mode veille.
i En appuyant sur la touche Marche/Arrêt pendant
plus de 2 secondes, le système d'exploitation Win-
dows s'arrête et le DCU 100 s'éteint.
i En appuyant sur la touche Marche/Arrêt pendant
plus de 5 secondes, le DCU 100 s'éteint sans arrêt
préalable du système d'exploitation. Ne procéder
ainsi que s'il est impossible d'arrêter le système
d'exploitation Windows.
Touche de fonction ƒ
Appuyer sur la touche de fonction ƒ: le menu Démar-
rer et la barre de tâches de Windows s'ouvrent ou se
ferment.
i En appuyant sur la touche de fonction ƒ pendant
plus de 2 secondes, le clavier virtuel s'ouvre.
3.5.1 Ports
459953-01_Ko
1
2
4
6
7
3
5
Fig. 2: Vue des ports du DCU 100
1 Port réseau RJ-45 (LAN)
2 Raccordement de l'écran
3 Port USB (2x), USB 3.0, max. 1A
4 Emplacement pour carte mémoire (SD-Card)
5 Prise pour casque
6 Prise pour bloc secteur (12 volts DC)
7 Fixation pour stylet
1
3
4
3
2
459953-03_Ko
Fig. 3: Dessous du DCU 100
1 Stylet
2 Etrier rehausseur
3 Douilles de fixation de l'accu
4 Logement de l'accu
