Bosch HDIPO54UC - Emplacement de la Prise Électrique et du Raccordement de Gaz

Régime nominal en kW
Les cuisiniéres sont a double tension, ce qui permet de les
utiliser en 120/240 VCA ou en 120/208 VCA. Vérifier la
plaque signalétique pour le régime nominal en kW.
Consulter le régime nominal en kW dans le tableau ci-
dessous pour déterminer les exigences en matiére
d'intensité de courant.
VOLTS HZ REGIME DISJONC-
C/A NOMINAL TEUR
KW
120/240 60 6,4 30 ampéres*
120/208 60 4,8 25 ampeéres*
* Varie selon le lieu. Vérifier les codes locaux.

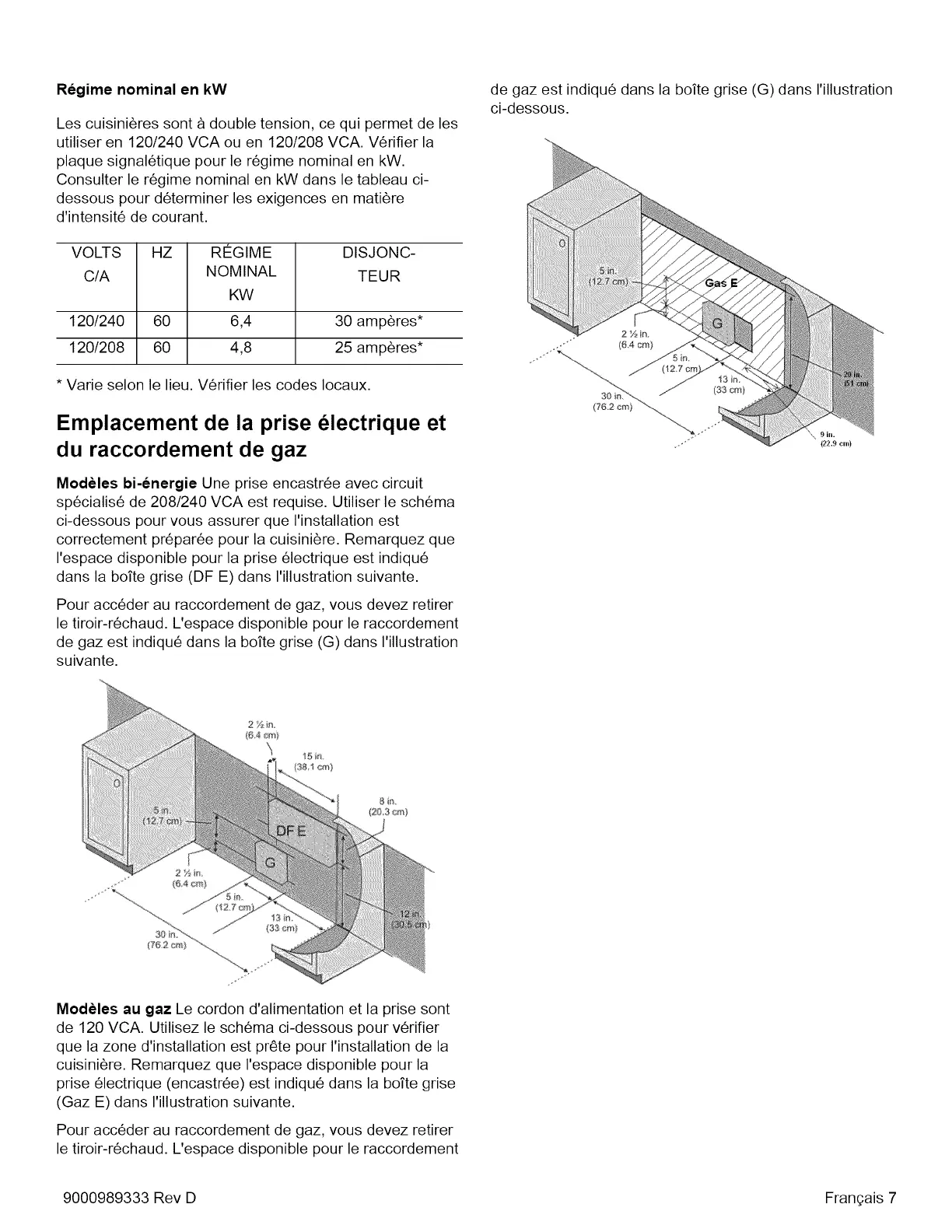

Emplacement de la prise électrique et
du raccordement de gaz
Modeéles bi-énergie Une prise encastrée avec circuit
spécialisé de 208/240 VCA est requise. Utiliser le schéma
ci-dessous pour vous assurer que I'installation est
correctement préparée pour la cuisiniére. Remarquez que
l'espace disponible pour la prise électrique est indiqué
dans la bofte grise (DF E) dans I'illustration suivante.
Pour accéder au raccordement de gaz, vous devez retirer
le tiroir-rechaud. L'espace disponible pour le raccordement
de gaz est indiqué dans la boite grise (G) dans 'illustration
suivante.
1S in.
(384 cen}
a0, |
C2 bon
Ye in.
oe acm) eS
oO we in,
mS, UO ABP omy
MS 43 in.
30 inns. (3 om)
(6.2 em Os
NN
Modeles au gaz Le cordon d’alimentation et la prise sont
de 120 VCA. Utilisez le schéma ci-dessous pour vérifier
que la zone d'installation est préte pour l'installation de la
cuisiniére. Remarquez que l'espace disponible pour la
prise électrique (encastrée) est indiqué dans la bofte grise
(Gaz E) dans lillustration suivante.
Pour accéder au raccordement de gaz, vous devez retirer
le tiroir-rechaud. L'espace disponible pour le raccordement
9000989333 Rev D
de gaz est indiqué dans la boite grise (G) dans I'illustration
ci-dessous.
(76.2 crm}
SS in.
22.9 cm}
Francais 7
