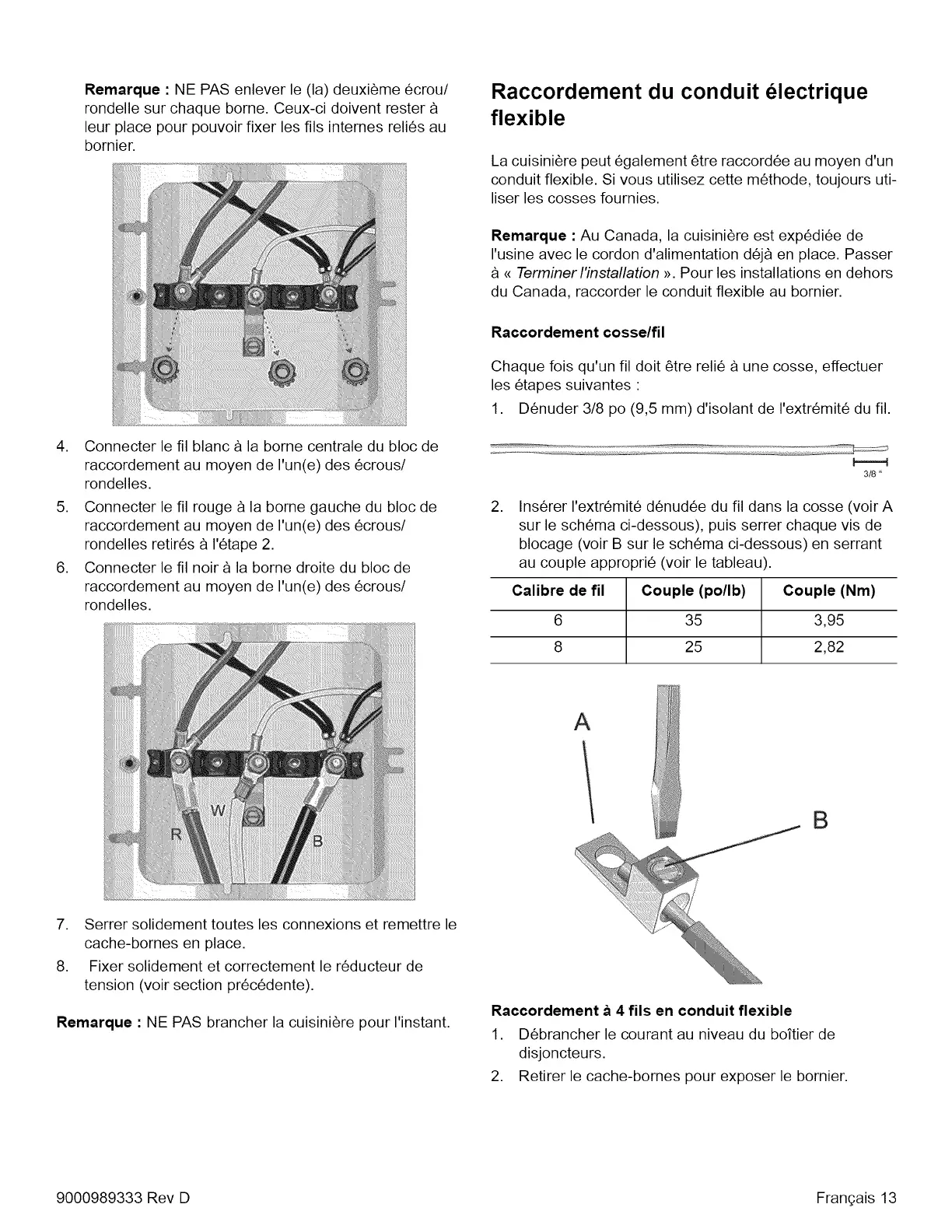

Remarque : NE PAS enlever le (la) deuxiéme écrou/ Raccordement du conduit électrique
rondelle sur chaque borne. Ceux-ci doivent rester a flexible
leur place pour pouvoir fixer les fils internes reliés au
bornier.
La cuisiniére peut également étre raccordée au moyen d'un
conduit flexible. Si vous utilisez cette méthode, toujours uti-
liser les cosses fournies.
Remarque : Au Canada, la cuisiniére est expédiée de
l'usine avec le cordon d’alimentation déja en place. Passer
a « Terminer l'installation ». Pour les installations en dehors
du Canada, raccorder le conduit flexible au bornier.
Raccordement cosse’fil
Chaque fois qu'un fil doit 6tre relié a une cosse, effectuer
les étapes suivantes :
1. Dénuder 3/8 po (9,5 mm) d'isolant de l'extrémité du fil.
4. Connecter le fil blanc a la borne centrale du bloc de
raccordement au moyen de l'un(e) des écrous/ oe
rondelles.
5. Connecter le fil rouge ala borne gauche du bloc de 2. Insérer l'extrémité dénudée du fil dans la cosse (voir A
raccordement au moyen de l'un(e) des écrous/ sur le schéma ci-dessous), puis serrer chaque vis de
rondelles retirés a I'étape 2. blocage (voir B sur le schéma ci-dessous) en serrant
6. Connecter le fil noir a la borne droite du bloc de au couple approprié (voir le tableau).
raccordement au moyen de l'un(e) des écrous/ Calibre de fil Couple (po/lb) Couple (Nm)
rondelles.
6 35 3,95
8 25 2,82
7. Serrer solidement toutes les connexions et remettre le
cache-bornes en place.
8. Fixer solidement et correctement le réducteur de
tension (voir section précédente).
ooo ; Raccordement a 4 fils en conduit flexible
Remarque : NE PAS brancher la cuisiniére pour l'instant. . ; .
1. Débrancher le courant au niveau du boftier de
disjoncteurs.
2. Retirer le cache-bornes pour exposer le bornier.
9000989333 Rev D Francais 13
