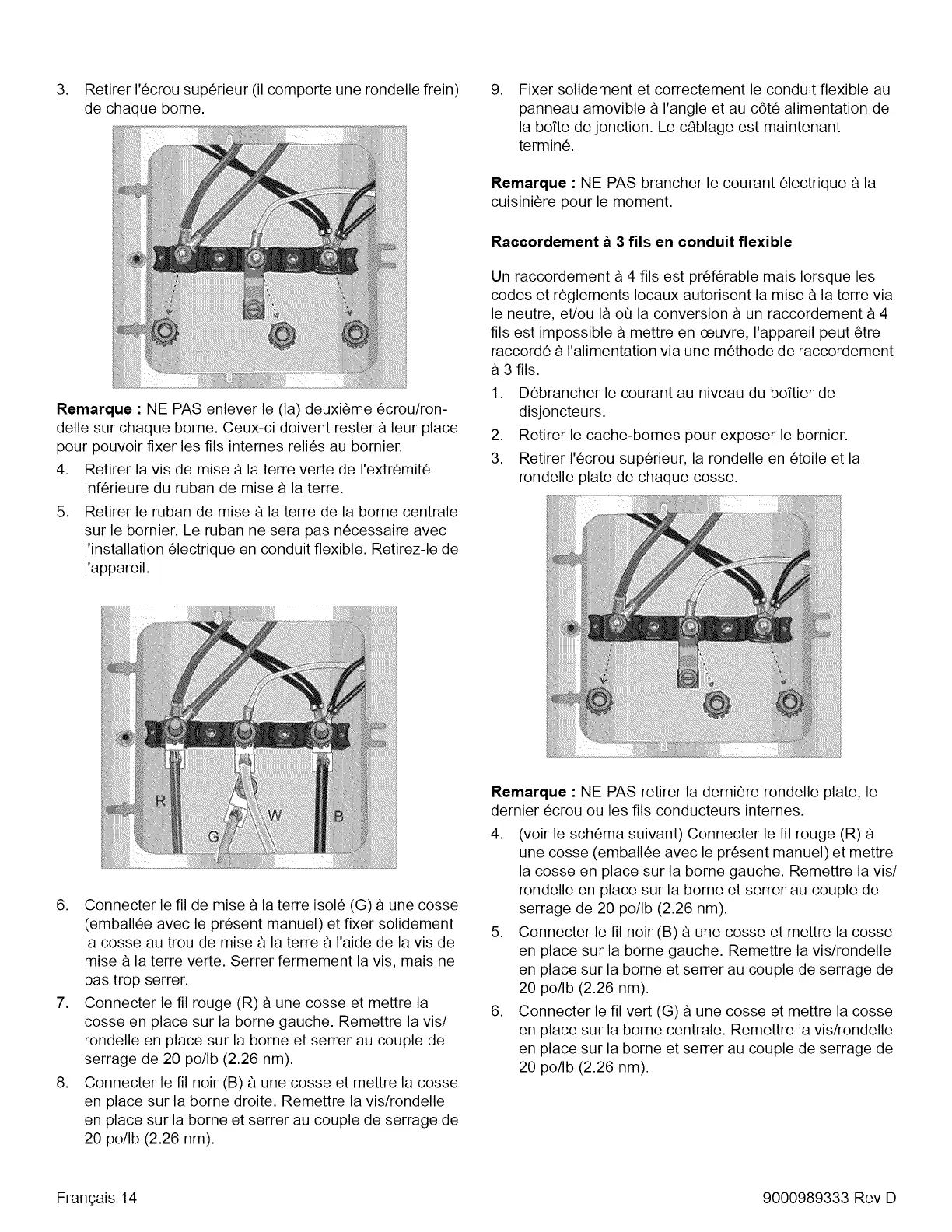

3. Retirer l'écrou supérieur (il comporte une rondelle frein)
de chaque borne.
Remarque : NE PAS enlever le (la) deuxiéme écrou/ron-
delle sur chaque borne. Ceux-ci doivent rester a leur place
pour pouvoir fixer les fils internes reliés au bornier.
4. Retirer la vis de mise a la terre verte de l'extrémité
inférieure du ruban de mise a la terre.
5. Retirer le ruban de mise a la terre de la borne centrale
sur le bomier. Le ruban ne sera pas nécessaire avec
installation électrique en conduit flexible. Retirez-le de
l'appareil.
6. Connecter le fil de mise a la terre isolé (G) a une cosse
(emballée avec le présent manuel) et fixer solidement
la cosse au trou de mise a la terre a l'aide de la vis de
mise a la terre verte. Serrer fermement la vis, mais ne
pas trop serrer.
7. Connecter le fil rouge (R) a une cosse et mettre la
cosse en place sur la borne gauche. Remettre la vis/
rondelle en place sur la borne et serrer au couple de
serrage de 20 po/lb (2.26 nm).
8. Connecter le fil noir (B) a une cosse et mettre la cosse
en place sur la borne droite. Remettre la vis/rondelle
en place sur la borne et serrer au couple de serrage de
20 po/lb (2.26 nm).
Francais 14
9. Fixer solidement et correctement le conduit flexible au
panneau amovible a l'angle et au cété alimentation de
la bofte de jonction. Le cablage est maintenant
terminé.
Remarque : NE PAS brancher le courant électrique a la
cuisiniére pour le moment.
Raccordement a 3 fils en conduit flexible
Un raccordement a 4 fils est préférable mais lorsque les
codes et réglements locaux autorisent la mise a la terre via
le neutre, et/ou la ot la conversion a un raccordement a 4
fils est impossible a mettre en ceuvre, l'appareil peut étre
raccordé a l'alimentation via une méthode de raccordement
a 3 fils.
1. Débrancher le courant au niveau du boftier de
disjoncteurs.
2. Retirer le cache-bornes pour exposer le bornier.
3. Retirer l'6crou supérieur, la rondelle en étoile et la
rondelle plate de chaque cosse.
Remarque : NE PAS retirer la derniére rondelle plate, le
dernier écrou ou les fils conducteurs internes.
4. (voir le schéma suivant) Connecter le fil rouge (R) a
une cosse (emballée avec le présent manuel) et mettre
la cosse en place sur la borne gauche. Remettre la vis/
rondelle en place sur la borne et serrer au couple de
serrage de 20 po/lb (2.26 nm).
5. Connecter le fil noir (B) a une cosse et mettre la cosse
en place sur la borne gauche. Remettre la vis/rondelle
en place sur la borne et serrer au couple de serrage de
20 po/ib (2.26 nm).
6. Connecter le fil vert (G) a une cosse et mettre la cosse
en place sur la borne centrale. Remettre la vis/rondelle
en place sur la borne et serrer au couple de serrage de
20 po/ib (2.26 nm).
