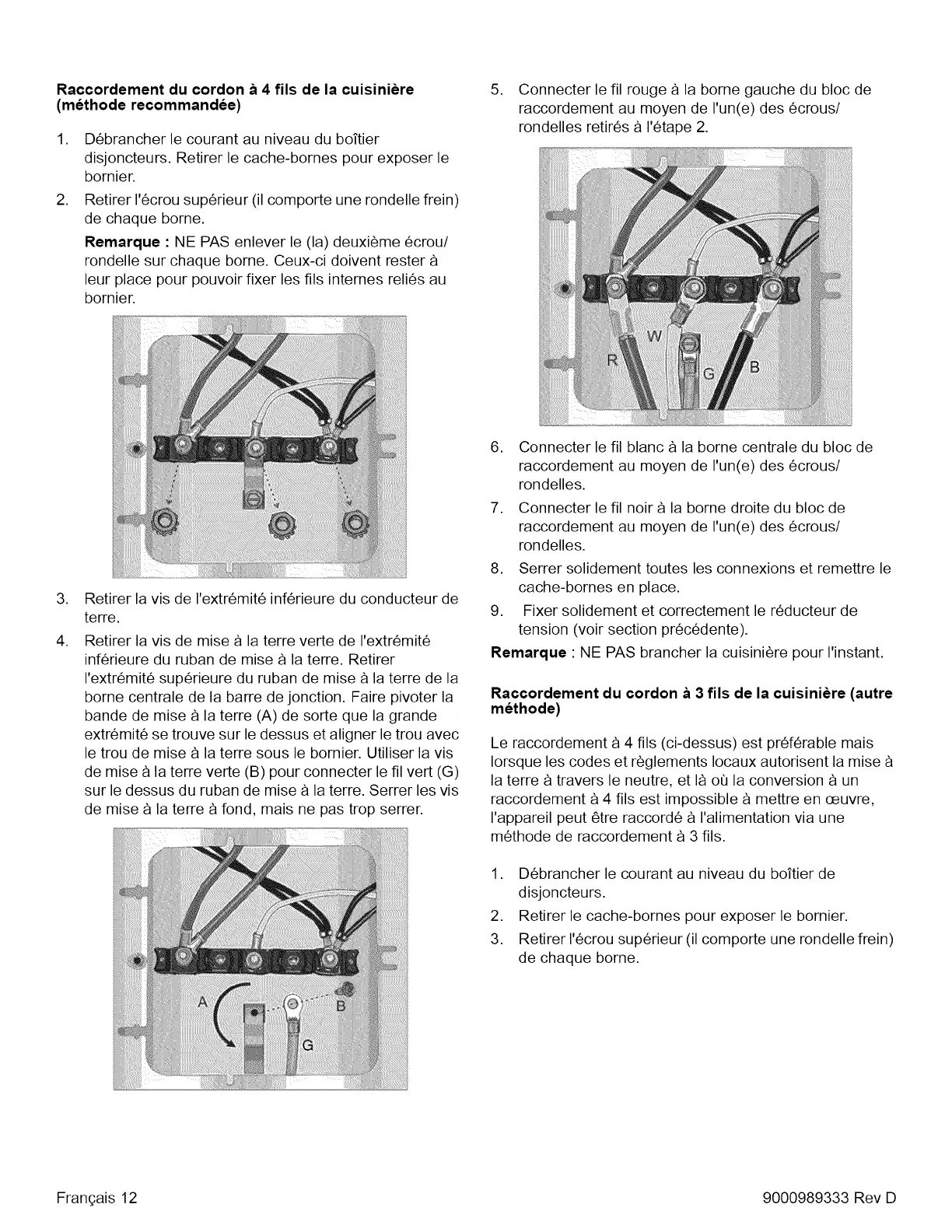

Raccordement du cordon 4a 4 fils de la cuisiniére
(méthode recommandeée)
1. Débrancher le courant au niveau du boitier
disjoncteurs. Retirer le cache-bornes pour exposer le
bornier.
2. Retirer l'écrou supérieur (il comporte une rondelle frein)
de chaque borne.
Remarque : NE PAS enlever le (la) deuxiéme écrou/
rondelle sur chaque borne. Ceux-ci doivent rester a
leur place pour pouvoir fixer les fils internes reliés au
bornier.
3. Retirer la vis de l'extrémité inférieure du conducteur de
terre.
4. Retirer la vis de mise a la terre verte de l'extrémité
inférieure du ruban de mise a la terre. Retirer
l'extrémité supérieure du ruban de mise a la terre de la
borne centrale de la barre de jonction. Faire pivoter la
bande de mise a la terre (A) de sorte que la grande
extrémité se trouve sur le dessus et aligner le trou avec
le trou de mise a la terre sous le bornier. Utiliser la vis
de mise a la terre verte (B) pour connecter le fil vert (G)
sur le dessus du ruban de mise a la terre. Serrer les vis
de mise a la terre a fond, mais ne pas trop serrer.
Francais 12
5. Connecter le fil rouge a la borne gauche du bloc de
raccordement au moyen de l'un(e) des écrous/
rondelles retirés a |'6tape 2.
6. Connecter le fil blanc a la borne centrale du bloc de
raccordement au moyen de l'un(e) des écrous/
rondelles.
7. Connecter le fil noir a la borne droite du bloc de
raccordement au moyen de l'un(e) des écrous/
rondelles.
8. Serrer solidement toutes les connexions et remetire le
cache-bornes en place.
9. Fixer solidement et correctement le réducteur de
tension (voir section précédente).
Remarque : NE PAS brancher la cuisiniére pour I'instant.
Raccordement du cordon 4 3 fils de la cuisiniére (autre
méthode)
Le raccordement a 4 fils (ci-dessus) est préférable mais
lorsque les codes et reglements locaux autorisent la mise a
la terre a travers le neutre, et la ou: la conversion a un
raccordement a 4 fils est impossible a mettre en ceuvre,
l'appareil peut 6tre raccordé a l'alimentation via une
méthode de raccordement a 3 fils.
1. Débrancher le courant au niveau du boftier de
disjoncteurs.
2. Retirer le cache-bornes pour exposer le bornier.
3. Retirer l'écrou supérieur (il comporte une rondelle frein)
de chaque borne.
