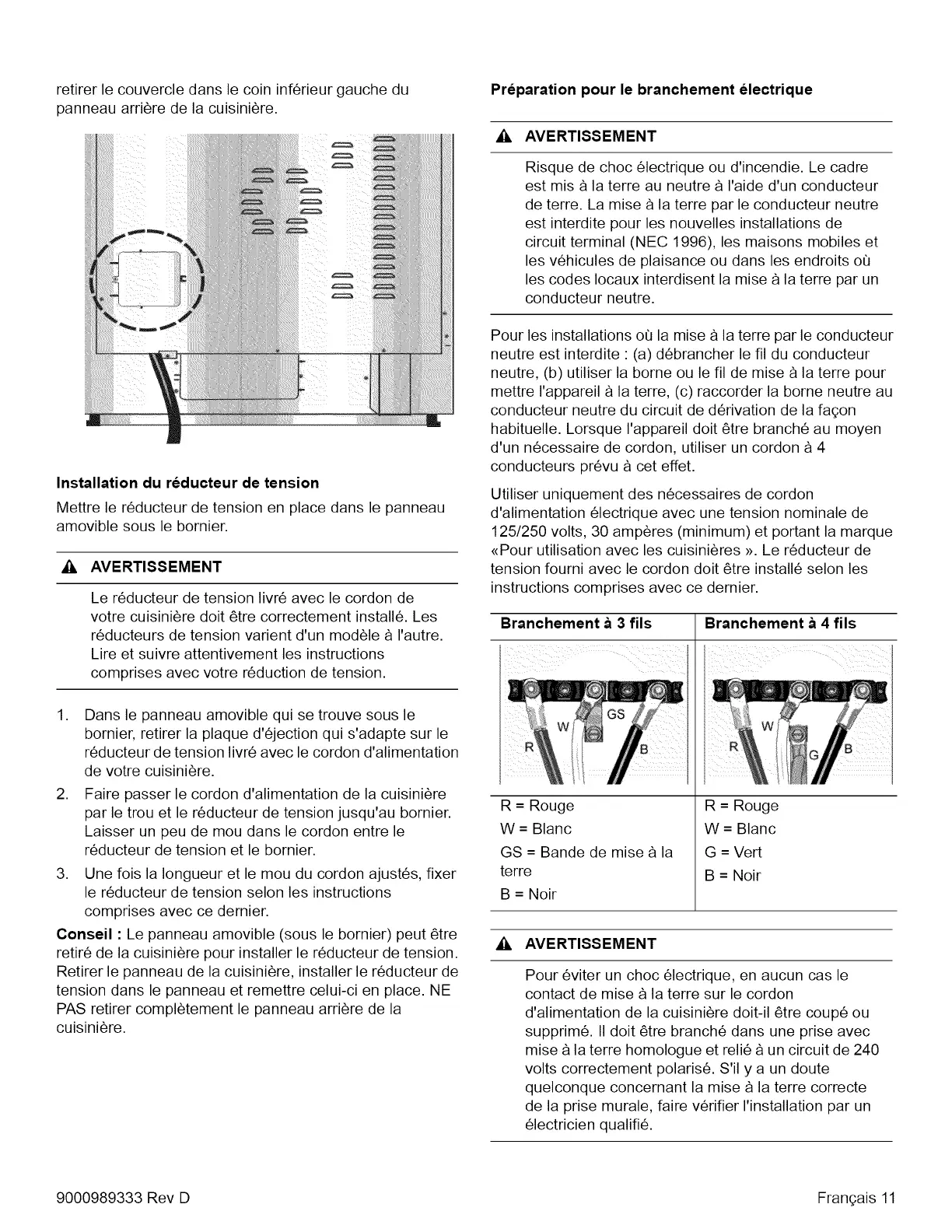

retirer le couvercle dans le coin inférieur gauche du
panneau arriére de la cuisiniére.
Installation du réducteur de tension
Mettre le réducteur de tension en place dans le panneau
amovible sous le bornier.
& AVERTISSEMENT
Le réducteur de tension livré avec le cordon de
votre cuisiniére doit étre correctement installé. Les
réducteurs de tension varient d'un modéle a l'autre.
Lire et suivre attentivement les instructions
comprises avec votre réduction de tension.
1. Dans le panneau amovible qui se trouve sous le
bornier, retirer la plaque d'éjection qui s'adapte sur le
réducteur de tension livré avec le cordon d’alimentation
de votre cuisiniére.
2. Faire passer le cordon d'alimentation de la cuisiniére
par le trou et le réducteur de tension jusqu'au bornier.
Laisser un peu de mou dans le cordon enire le
réducteur de tension et le bornier.
3. Une fois la longueur et le mou du cordon ajustés, fixer
le réducteur de tension selon les instructions
comprises avec ce dernier.
Conseil : Le panneau amovible (sous le bornier) peut étre
retiré de la cuisiniére pour installer le reducteur de tension.
Retirer ie panneau de la cuisiniére, installer le réducteur de
tension dans le panneau et remettre celui-ci en place. NE
PAS retirer complétement le panneau arriére de la
cuisiniére.
9000989333 Rev D
Préparation pour le branchement électrique
& AVERTISSEMENT
Risque de choc électrique ou d'incendie. Le cadre
est mis a la terre au neutre a l'aide d'un conducteur
de terre. La mise a la terre par le conducteur neutre
est interdite pour les nouvelles installations de
circuit terminal (NEC 1996), les maisons mobiles et
les véhicules de plaisance ou dans les endroits ot
les codes locaux interdisent la mise a la terre par un
conducteur neutre.
Pour les installations ot la mise a la terre par le conducteur
neutre est interdite : (a) débrancher le fil du conducteur
neutre, (b) utiliser la borne ou le fil de mise a la terre pour
mettre l'appareil a la terre, (c) raccorder la borne neutre au
conducteur neutre du circuit de dérivation de la fagon
habituelle. Lorsque l'appareil doit étre branché au moyen
d'un nécessaire de cordon, utiliser un cordon a 4
conducteurs prévu a cet effet.
Utiliser uniquement des nécessaires de cordon
d'alimentation électrique avec une tension nominale de
125/250 volts, 30 ampéres (minimum) et portant la marque
«Pour utilisation avec les cuisiniéres ». Le réducteur de
tension fourni avec le cordon doit étre installé selon les
instructions comprises avec ce dernier.
Branchement a 3 fils Branchement a 4 fils
R = Rouge
W = Blanc
GS = Bande de mise a la G = Vert
terre B = Noir
B = Noir
& AVERTISSEMENT
Pour éviter un choc électrique, en aucun cas le
contact de mise a la terre sur le cordon
d'alimentation de la cuisiniére doit-il 6tre coupé ou
supprimé. Il doit 6tre branché dans une prise avec
mise ala terre homologue et relié a un circuit de 240
volts correctement polarisé. S'il ya un doute
quelconque concernant la mise a la terre correcte
de la prise murale, faire vérifier l'installation par un
électricien qualifié.
