Italiano | 87
Bosch Power Tools 1 609 929 S69 | (20.4.09)

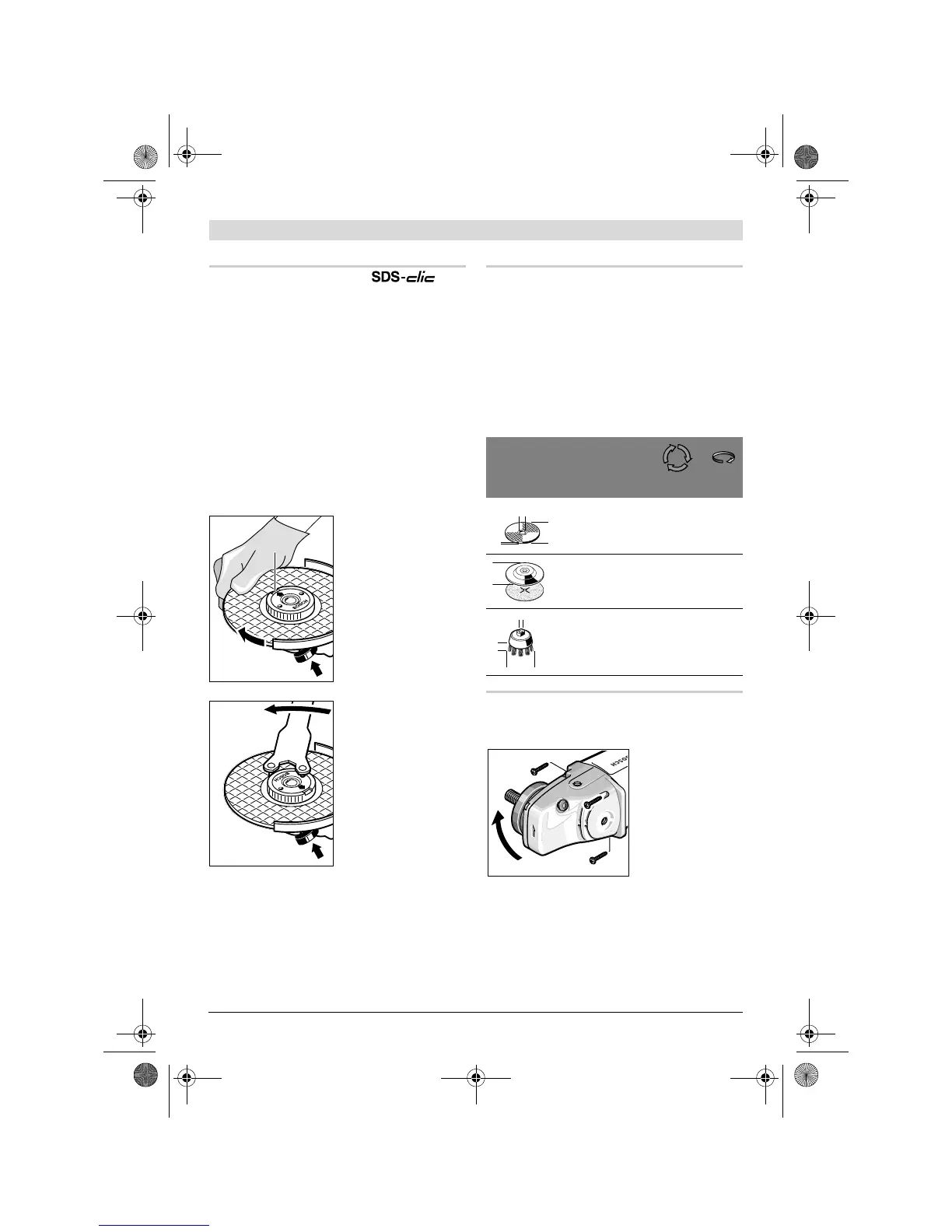

Dado a serraggio rapido
Per una sostituzione veloce dell’utensile abrasi-
vo senza l’impiego di ulteriori attrezzi, al posto
del dado di serraggio 10 è possibile utilizzare il
dado di serraggio rapido 11.
f Il dado di serraggio rapido 11 può essere
utilizzato soltanto per mole abrasive da
sgrosso e taglio.
Utilizzare esclusivamente dadi di serraggio ra-
pido 11 intatti ed in perfetto stato.
Avvitandolo, accertarsi che la parte su cui si
trovano le scritte del dado di serraggio rapido
11 non indichi verso il disco abrasivo; la freccia
deve indicare verso la marcatura di posiziona-
mento 22.
Premere il tasto di ar-
resto alberino 1 in mo-
do da bloccare l’alberi-
no. Per stringere forte
il dado di serraggio ra-
pido, ruotare la mola
abrasiva con forza in
senso orario.
Un dado di serraggio
rapido intatto ed avvi-
tato a regola d’arte può
essere sbloccato ma-
nualmente girando in
senso antiorario l’anel-
lo zigrinato.
Non cercare mai di
sbloccare un dado di
serraggio rapido con
una tenaglia ma utiliz-
zare una chiave a for-
cella. Applicare la chiave a forcella come indica-
to nell’illustrazione.
Utensili abrasivi ammessi
Possono essere utilizzati tutti gli utensili abrasi-
vi riportati nelle presenti Istruzioni per l’uso.
La velocità ammessa [min
-1
] oppure la velocità
perimetrale [m/s] degli utensili abrasivi utilizzati
devono corrispondere al minimo ai valori ripor-
tati nella tabella che segue.
Per questo motivo, tenere in considerazione il nu-
mero di giri consentito oppure la velocità perife-
rica riportata sull’etichetta dell’utensile abrasivo.
Rotazione della testata ingranaggi
f Prima di qualunque intervento sull’elettrou-
tensile estrarre la spina di rete dalla presa.
É possibile ruotare
la testata ingranaggi
in segmenti di 90°.
In questo modo l’in-
terruttore di av-
vio/arresto può es-
sere posizionato,
per casi operativi
particolari, in una
posizione di maneg-
gio più favorevole, p. es. per lavori di troncatura
con la cuffia di aspirazione con la slitta di guida
20 oppure per mancini.
Estrarre completamente le 4 viti. Operando con
attenzione e senza toglierla dalla cassa ruotare
la testata ingranaggi sulla nuova posizione.
Stringere di nuovo bene le 4 viti.
22
max.
[mm]
[mm]
D b d [min
-1
] [m/s]
230 8 22,2 6500 80
230 – – 6500 80
100 30 M 14 8500 45
b
d
D
D
D
b
d
