86 | Italiano
1 609 929 S69 | (20.4.09) Bosch Power Tools
Pulire la filettatura alberino 4 e tutti i compo-
nenti da montare.
Per bloccare in posizione e sbloccare gli utensili
abrasivi, premere il tasto di bloccaggio dell’albe-
rino 1 per bloccare l’alberino.
f Azionare il tasto di bloccaggio dell’alberino
solo ed esclusivamente quando l’alberino è
fermo. In caso contrario l’elettroutensile po-
trebbe subire dei danni.
Mola abrasiva da sgrosso e taglio
Tenere sempre in considerazione le dimensioni
degli utensili abrasivi. Il diametro del foro deve
corrispondere perfettamente e senza gioco alla
flangia. Non utilizzare mai né riduzioni né adat-
tatori.
Utilizzando mole da taglio diamantate, accertar-
si che la freccia indicante il senso di rotazione
applicata sulla mola da taglio diamantata corri-
sponda al senso di rotazione dell’elettroutensile
(vedere freccia indicante il senso di rotazione
applicata sulla testata ingranaggi).
La sequenza del montaggio è riportata sulla pa-
gina con la rappresentazione grafica.
Per il fissaggio della mola abrasiva da sgrosso e
taglio avvitare il dado di serraggio 10 e stringer-
lo con la chiave a forcella, vedere paragrafo «Da-
do di serraggio rapido».
f Dopo il montaggio dell’utensile abrasivo ve-
rificare prima dell’accessione, se l’utensile
abrasivo è montato in modo corretto e può
essere girato senza impedimenti. Assicurar-
si che l’utensile abrasivo non venga a con-
tatto con la cuffia di protezione o altre par-
ti.

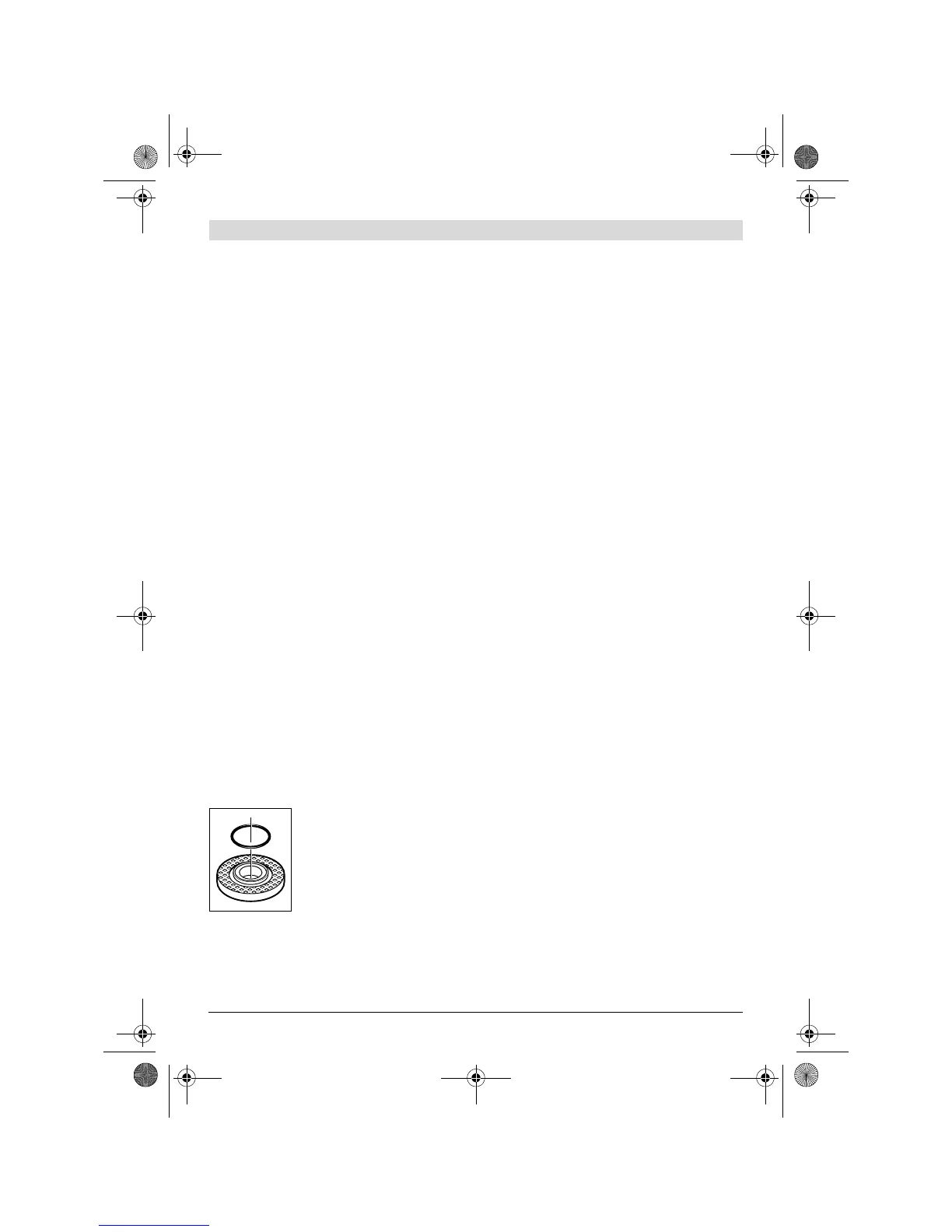

Nella flangia 8 intorno al colla-
re di centraggio si trova appli-
cato un componente in plasti-
ca (anello O). In caso dovesse
mancare l’anello O, oppure
dovesse essere difettoso, è
assolutamente necessario so-
stituirlo (codice prodotto
1 600 210 039) prima che vi venga montata la
flangia 8.
Disco lamellare
f Per lavori con il disco lamellare montare
sempre la protezione mano 14.
Platorello in gomma
f Per lavori con il platorello in gomma 16
montare sempre la protezione mano 14.
La sequenza del montaggio è riportata sulla pa-
gina con la rappresentazione grafica.
Prima del montaggio del platorello in gomma 16
applicare i 2 spessori 15 sulla filettatura alberi-
no 4.
Avvitare il dado cilindrico 18 e stringerlo utiliz-
zando la chiave a forcella.
Spazzola a tazza/spazzola piatta (a fili intrec-
ciati)
f Per lavori con la spazzola a tazza oppure la
spazzola piatta (a fili intrecciati) montare
sempre la protezione mano 14.
La sequenza del montaggio è riportata sulla pa-
gina con la rappresentazione grafica.
La spazzola a tazza/spazzola piatta deve poter
essere avvitata sulla filettatura alberino in modo
da aderire perfettamente alla flangia del mandri-
no portamola alla fine dell’attacco alberino filet-
tato. Stringere bene la spazzola a tazza/spazzola
piatta (a fili intrecciati) utilizzando una chiave
fissa.
Mola a tazza
f Per lavori con la mola a tazza montare la
cuffia di protezione speciale 12.
La mola a tazza 13 dovrebbe sempre sporgere
dalla cuffia di protezione 12 solamente per
quanto assolutamente necessario per il relativo
caso di lavorazione. Regolare la cuffia di prote-
zione 12 su questa misura.
La sequenza del montaggio è riportata sulla pa-
gina con la rappresentazione grafica.
Avvitare il dado di serraggio 10 e serrarlo con la
chiave a doppio foro piegata a gomito adatta.
