Nederlands | 99
Bosch Power Tools 1 609 929 S69 | (20.4.09)
Beschermkap voor doorslijpen
f Gebruik voor het doorslijpen van metaal al-
tijd de beschermkap voor doorslijpen 7.
f Gebruik voor het doorslijpen van steen al-
tijd de afzuigkap voor doorslijpen met gelei-
dingsslede 20.
De afzuigkap voor doorslijpen 7 wordt net als de
beschermkap voor schuren 5 gemonteerd.
Extra handgreep
f Gebruik het elektrische gereedschap alleen
met de extra handgreep 3.
Schroef de extra handgreep 3 afhankelijk van de
werkwijze rechts of links op het voorste deel van
de machine vast.
Trillingsdempende extra handgreep
Dankzij de trillingsdempende extra handgreep
kunt u met weinig trillingen en daardoor aange-
namer en veiliger werken.
f Verander de extra handgreep op geen enke-
le wijze.
Gebruik een beschadigde extra handgreep niet
meer.
Handbescherming
f Monteer voor werkzaamheden met de rub-
ber steunschijf 16, komstaalborstel, vlaks-
taalborstel of lamellenschijf altijd de hand-
bescherming 14.
Bevestig de handbescherming 14 met de extra
handgreep 3.
Slijpgereedschappen monteren
f Trek altijd voor werkzaamheden aan het
elektrische gereedschap de stekker uit het
stopcontact.
f Slijp- en doorslijpschijven worden tijdens
de werkzaamheden zeer heet. Raak deze
niet aan voordat ze zijn afgekoeld.
Reinig de uitgaande as 4 en alle te monteren delen.
Druk voor het vastspannen en losdraaien van de
slijpgereedschappen op de blokkeerknop 1 om
de uitgaande as vast te zetten.
f Bedien de blokkeerknop alleen als de uit-
gaande as stilstaat. Anders kan het elektri-
sche gereedschap beschadigd raken.
Slijp- of doorslijpschijf
Let op de afmetingen van de slijpgereedschap-
pen. De gatdiameter moet bij de opnameflens
passen. Gebruik geen adapters of reduceerstuk-
ken.
Let er bij het gebruik van diamantdoorslijpschij-
ven op dat de draairichtingpijl op de diamant-
doorslijpschijf en de draairichting van het elek-
trische gereedschap (zie draairichtingpijl op de
voorzijde van de machine) overeenkomen.
De volgorde van de montage kunt u op de pagina
met afbeeldingen zien.
Voor het bevestigen van de slijp- of doorslijp-
schijf schroeft u de spanmoer 10 op de as en
spant u de spanmoer met de pensleutel, zie het
gedeelte „Snelspanmoer”.
f Controleer na de montage van het slijpge-
reedschap en vóór het inschakelen of het
slijpgereedschap correct is gemonteerd en
vrij kan draaien. Controleer dat het schuur-
gereedschap de beschermkap of andere de-
len niet raakt.

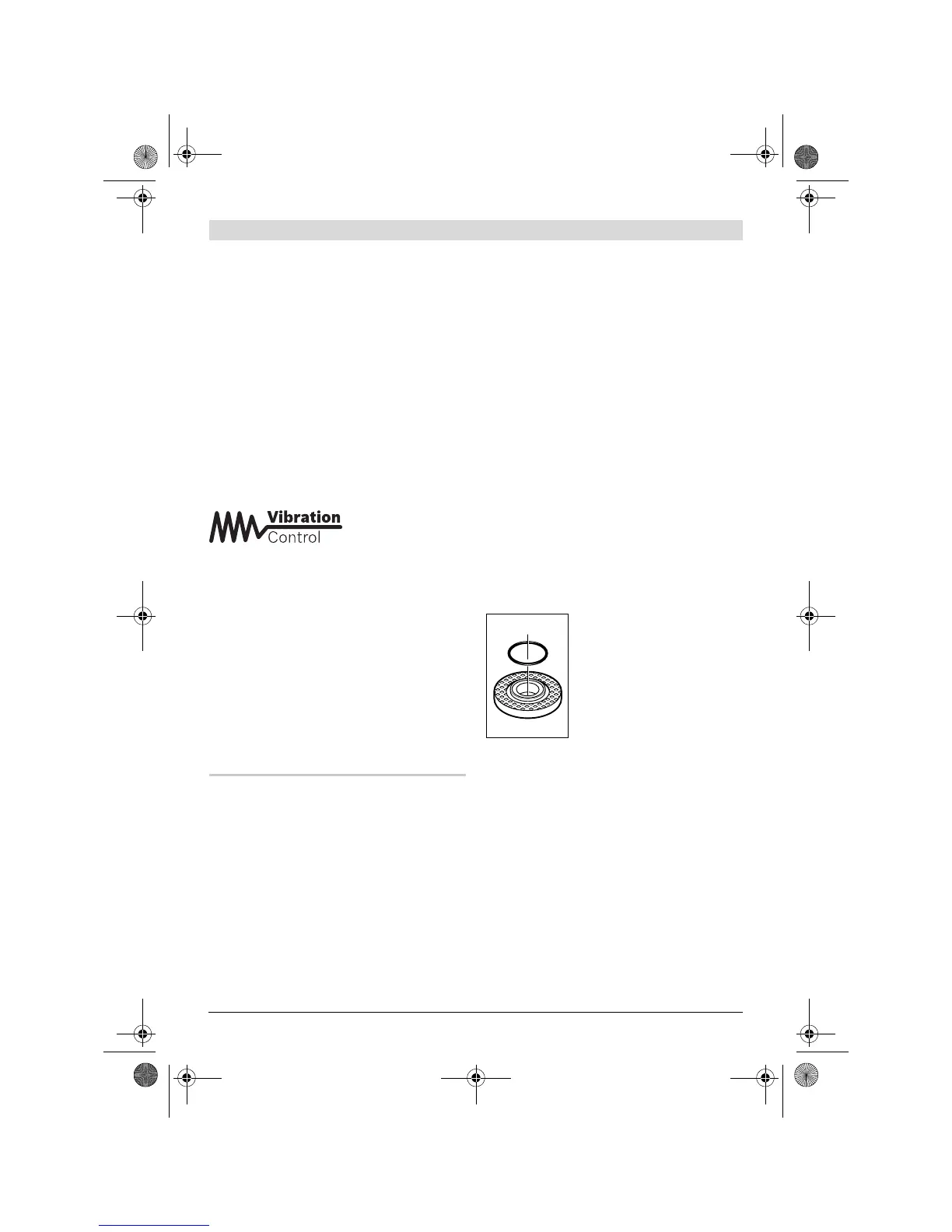

In de opnameflens 8 is rondom
de centreerkraag een kunst-
stof onderdeel (O-ring) inge-
zet. Als de O-ring ontbreekt of
beschadigd is, moet deze be-
slist worden vervangen (zaak-
nummer 1 600 210 039), voor-
dat de opnameflens 8
gemonteerd wordt.
Lamellenschijf
f Monteer voor werkzaamheden met de la-
mellenschijf altijd de handbescherming 14.
Rubber steunschijf
f Monteer voor werkzaamheden met de rub-
ber steunschijf 16 altijd de handbescher-
ming 14.
De volgorde van de montage kunt u op de pagina
met afbeeldingen zien.
Plaats voor de montage van de rubber steun-
schijf 16 de twee afstandsringen 15 op de uit-
gaande as 4.
Schroef de ronde moer 18 op de as en span de-
ze met de pensleutel.
