100 | Nederlands
1 609 929 S69 | (20.4.09) Bosch Power Tools
Komstaalborstel of vlakstaalborstel
f Monteer voor werkzaamheden met de kom-
staal- of vlakstaalborstel altijd de handbe-
scherming 14.
De volgorde van de montage kunt u op de pagina
met afbeeldingen zien.
De komstaalborstel of vlakstaalborstel moet zo
ver op de uitgaande as kunnen worden ge-
schroefd, dat deze nauw aansluit op de flens
aan het einde van de schroefdraad van de uit-
gaande as. Span de komstaalborstel of vlaks-
taalborstel met een steeksleutel vast.
Komsteen
f Monteer voor werkzaamheden met de kom-
steen de speciale beschermkap 12.
De komsteen 13 mag slechts zo ver uit de be-
schermkap 12 steken als voor de bewerking strikt
nodig is. Stel de beschermkap 12 op deze maat in.
De volgorde van de montage kunt u op de pagina
met afbeeldingen zien.
Schroef de spanmoer 10 op de as en span deze
met de passende gebogen pensleutel.
Snelspanmoer
Voor het eenvoudig wisselen van slijpgereed-
schappen zonder hulpgereedschap kunt u in
plaats van de spanmoer 10 de snelspanmoer 11
gebruiken.
f De snelspanmoer 11 mag alleen worden ge-
bruikt voor slijp- of doorslijpschijven.
Gebruik alleen een onbeschadigde snelspan-
moer 11 die helemaal in orde is.
Let er bij het vastschroeven op dat de zijde
met het opschrift van de snelspanmoer 11 niet
naar de slijpschijf wijst. De pijl moet naar de
indexmarkering 22 wijzen.

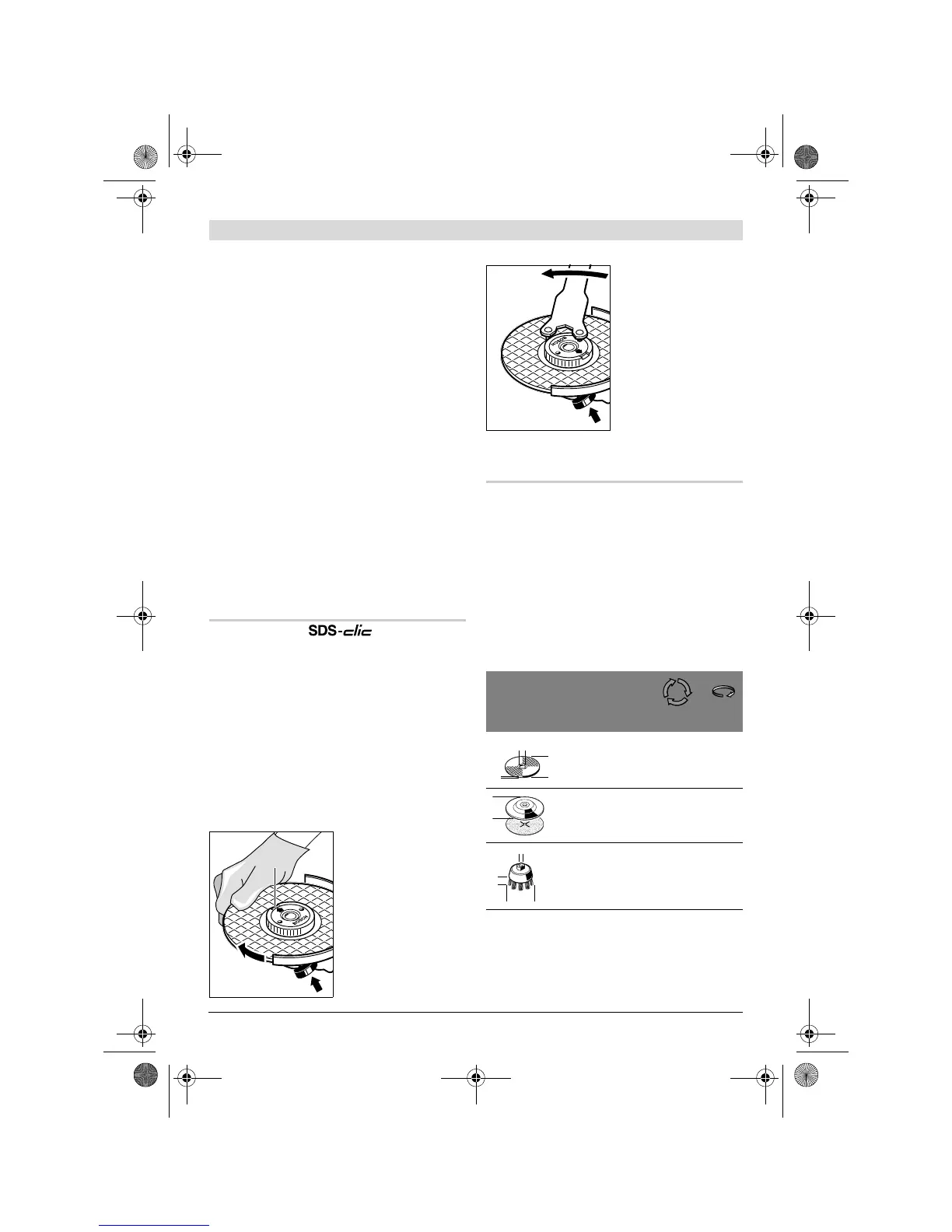

Druk op de asblokkeer-
knop 1 om de uitgaan-
de as vast te zetten.
Om de snelspanmoer
vast te draaien, draait
u de slijpschijf krachtig
met de wijzers van de
klok mee.
Een op de juiste ma-
nier bevestigde en on-
beschadigde snelspan-
moer kunt u losdraaien
door de kartelring te-
gen de wijzers van de
klok in met de hand los
te draaien.
Draai een vastzittende
snelspanmoer nooit
met een tang los, maar
gebruik de pensleutel.
Plaats de pensleutel zoals op de afbeelding ge-
toond.
Toegestane slijpgereedschappen
U kunt alle schuurgereedschappen gebruiken
die in deze gebruiksaanwijzing worden ge-
noemd.
Het toegestane toerental [min
-1
] en de omtreks-
nelheid [m/s] van de gebruikte slijpgereed-
schappen moeten minstens even hoog zijn als
de in de volgende tabel aangegeven waarden.
Let daarom op het toegestane toerental resp.
de toegestane omtreksnelheid op het etiket
van het slijpgereedschap.
22
max.
[mm]
[mm]
D b d [min
-1
] [m/s]
230 8 22,2 6500 80
230 – – 6500 80
100 30 M 14 8500 45
b
d
D
D
D
b
d
