50/88 Bosch Rexroth AG SE352 / SE352M | 3 609 929 B61/2008-09
Interfaccia slot B (B1) (SE352M)
Questa interfaccia è prevista per l'impiego di
moduli di interfaccia del tipo B di Rexroth.
Lo slot può essere equipaggiato nel modo
seguente:
LED e tasto reset

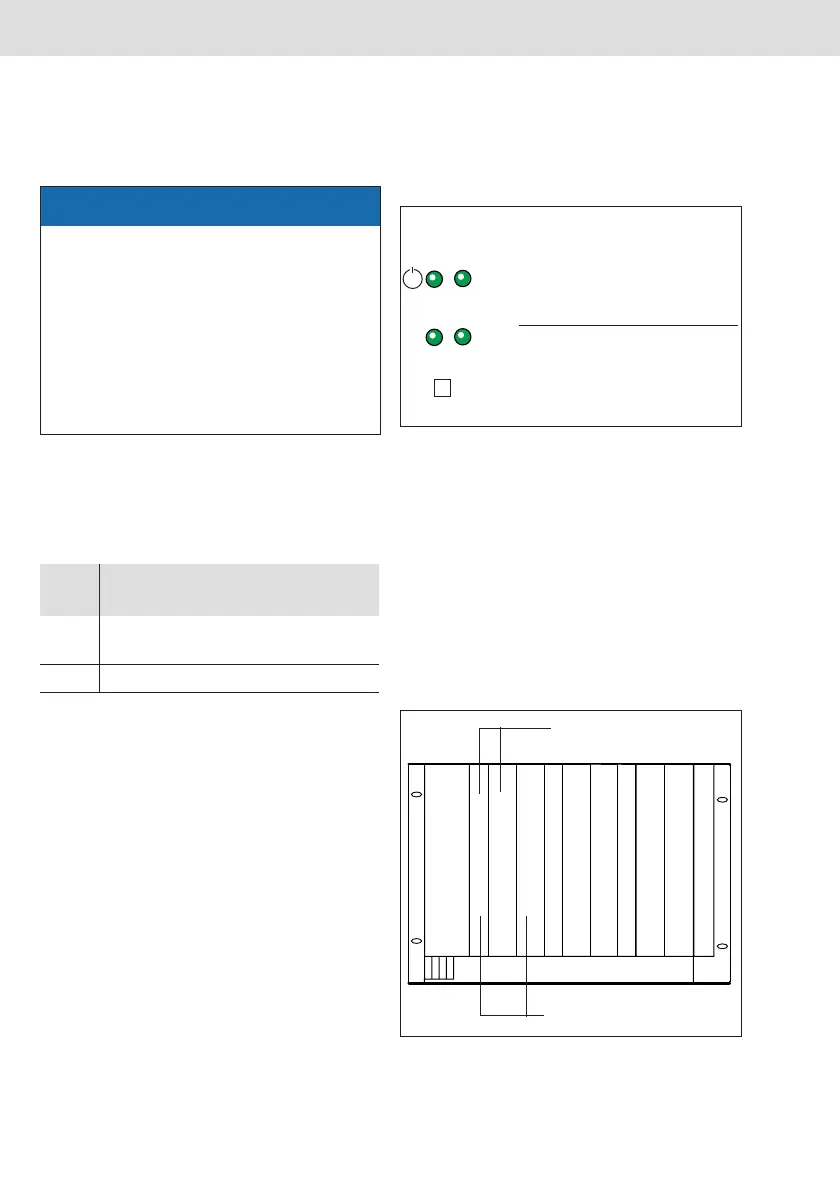

Sulla piastra frontale dell'unità di comando
sono montati quattro LED. Indicano lo stato
di funzionamento dei canali avvitatori 1 e 2.
Fig. 2:
* possibili cause: test di svolgimento, avvitatore in
bypass
Con il tasto reset viene resettato l'hardware.
Per ulteriori informazioni al riguardo
consultare il capitolo «9 Manutenzione e
riparazione» a pagina 54.
L'assegnazione dei moduli di potenza ai
canali avvitatori è illustrata in Fig. 3:
Fig. 3: Disposizione dei canali avvitatori
ATTENZIONE
Danni dovuti a montaggio
incompetente!
Danni ai collegamenti
y Utilizzare i moduli con cautela in base
alle indicazioni di montaggio riportate
nelle relative istruzioni per l'uso.
y Utilizzare esclusivamente moduli inter-
faccia di Rexroth.
Tab. 1:
Mo-
dulo
Descrizione Cod. d'ord.
IM24V Ingressi/Uscite a
24 V
0 608 830 259
IMser Seriale 0 608 830 260
verde pronto all'uso
LED
verde
lampeggiante
non pronto all'uso
*
,
ma nessun errore di
sistema
rosso
lampeggiante
errore di sistema
LED verde risultato avvitam. OK
rosso
lampeggiante
risultato avvitam. NOK
tasto reset
✔
12
SE LT LT
Canale avvitatore 1
Canale avvitatore 2
