Interfaces host USB (X3U1, X3U2)
Estos interfaces están ejecutados como
puertos en la forma constructiva A. Cumplen
los requisitos según la especificación
USB 2.0.

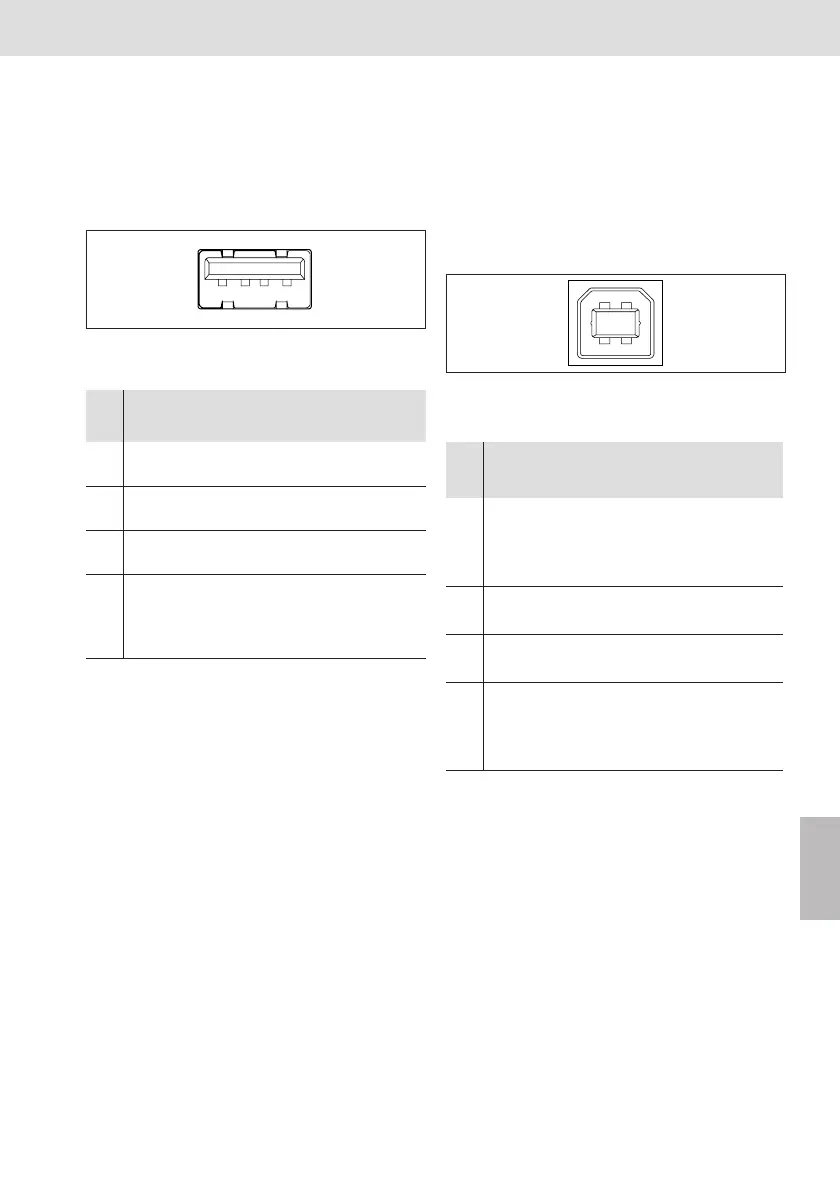

Fig. 4: Puerto USB, forma constructiva
Interface para dispositivos USB (X3U3)
Este interface está previsto para la conexión
de un PC de programación y
parametrización. Está ejecutado como
puerto en la forma constructiva B. Es
compatible con USB-2.0 (velocidad de
transferencia de datos máxima 3 MBit/s).
Fig. 5: Puerto USB, forma constructiva B
Tab. 2: Ocupación X3U1, X3U2
Pin Señal Descripción/
función
Tensión/
corriente
1 VCC Alimentación de
5 V
5 V= /
0,5 A
2 USB_Data– Enviar datos
USB
3 USB_Data+ Recibir datos
USB
4 GND Potencial de re-
ferencia para to-
das las
tensiones
Potencial
PE
1234
Tab. 3: Ocupación X3U3
Pin Señal Descripción/
función
Tensión/
corriente
1 USB_S_VBUS Alimentación
de 5 V del PC
activa el inter-
face
5 V= /
0,5 A
2 USB_S_Data– Enviar datos
USB
3 USB_S_Data+ Recibir datos
USB
4 GND Potencial de
referencia
para todas las
tensiones
Potencial
PE
12
43
