78/88 Bosch Rexroth AG SE352 / SE352M | 3 609 929 B61/2008-09
Interface para encaixe B (B1) (SE352M)
Esta interface é utilizada para a integração de
módulos de interface do tipo B da Rexroth.
O encaixe pode ser equipado da seguinte
forma:
LED e botão Reset
No painel dianteiro da unidade de comando
estão instalados quatro LEDs. Estes indicam
o estado de funcionamento dos canais de
parafusamento 1 e 2.

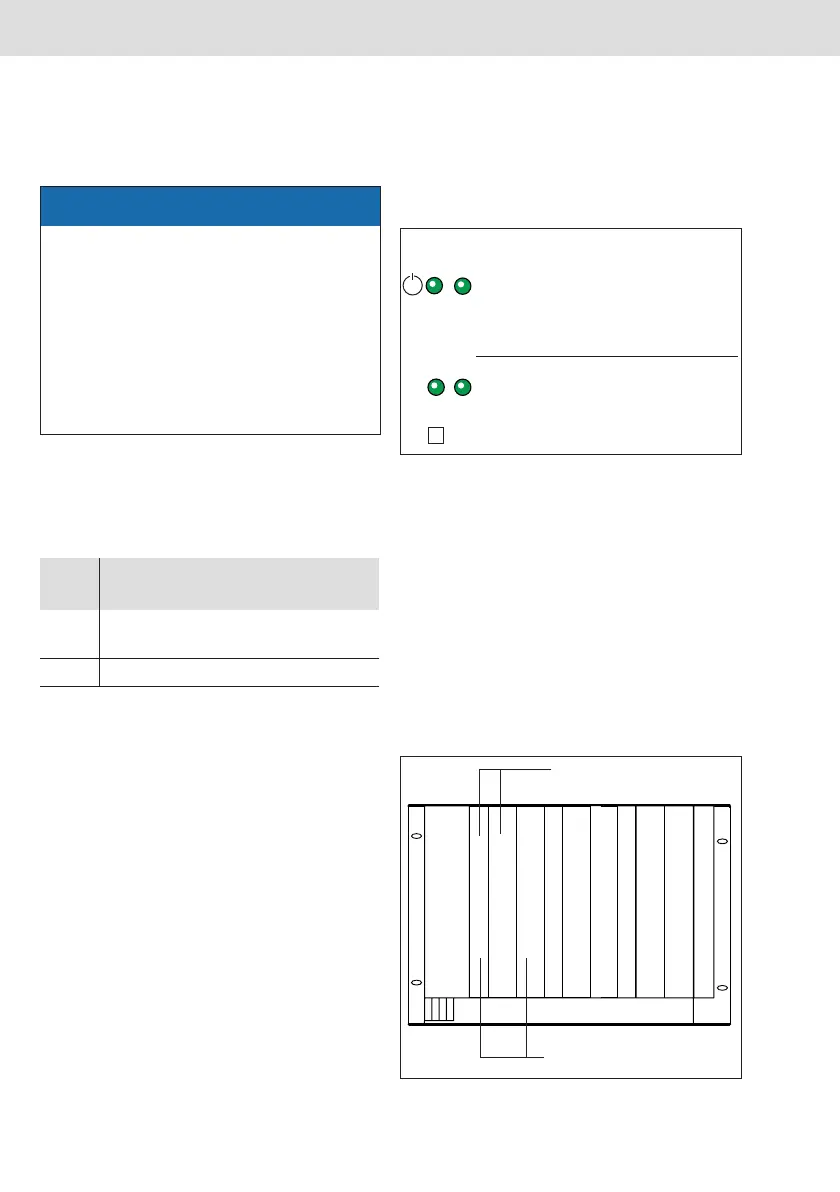

Fig. 2:
* Causas possíveis: teste de processo, parafusadeira no
modo bypass
Ao premir o botão Reset é gerada uma
reinicialização de hardware. Para
informações mais detalhadas consulte o
capítulo “9 Manutenção e consertos” na
página 82.
A atribuição das unidades de potência aos
canais de parafusamento pode ser vista na
ilustração 3:
Fig. 3: Disposição dos canais de
parafusamento
ATENÇÃO
Danos causados por montagem
incorreta
Dano nas conexões
y Insira os módulos com cuidado e de
acordo com as instruções de montagem
no manual de instrução do módulo.
y Utilize exclusivamente os módulos de in-
terface da Rexroth.
Tab. 1:
Mó-
dulo
Descrição Número de
referência
IM24V Entradas e saídas de
24 V
0 608 830 259
IMser Serial 0 608 830 260
LED
verde Pronto para
o funcionamento
verde
piscando
não está pronto para o
funcionamento
*
, mas
não há erro de sistema
vermelho
piscando
Erro de sistema
LED
verde Resultado de
parafusamento OK
vermelho
piscando
Resultado de
parafusamento NOK
Botão Reset
✔
12
SE LT LT
Canal de
parafusamento 1
Canal de
parafusamento 2
