USB-Host-Schnittstellen (X3U1, X3U2)
Diese Schnittstellen sind als Buchsen in Bau-
form A ausgeführt. Sie erfüllen die Anforde-
rungen nach USB-Spezifikation 2.0.

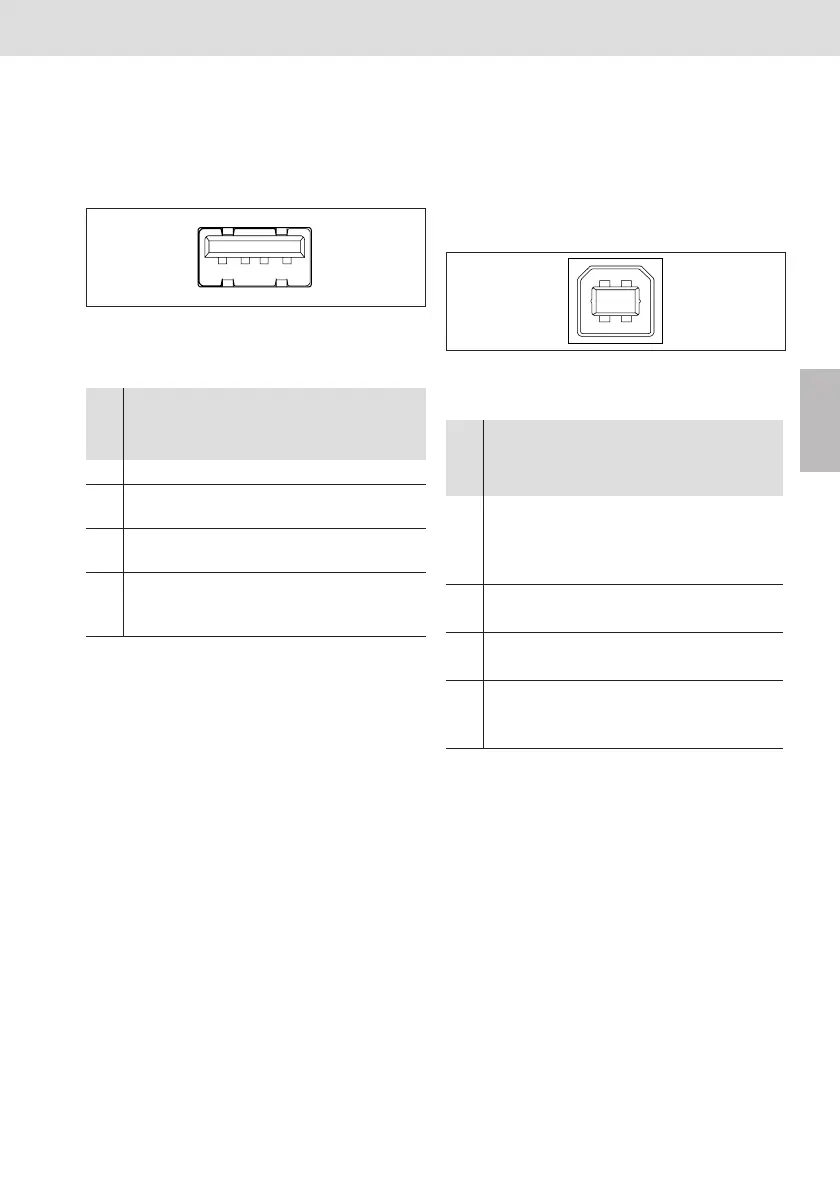

Abb. 4: USB-Buchse, Bauform
USB-Device-Schnittstelle (X3U3)
Diese Schnittstelle ist für den Anschluss ei-
nes PC zur Programmierung und Parametrie-
rung vorgesehen. Sie ist als Buchse in
Bauform B ausgeführt. Sie ist USB-2.0-kom-
patibel (maximale Datenrate 3 MBit/s).
Abb. 5: USB-Buchse, Bauform B
Tab. 2: Belegung X3U1, X3U2
Pin
Signal Beschreibung/
Funktion
Span-
nung/
Strom
1 VCC Versorgung 5V 5V= / 0,5A
2 USB_Data–
USB Daten
senden
3
USB_Data+
USB Daten
empfangen
4 GND Bezugspotential
für alle Span-
nungen
Potential
PE
1234
Tab. 3: Belegung X3U3
Pin
Signal Beschrei-
bung/
Funktion
Span-
nung/
Strom
1 USB_S_VBUS
Versorgung
5V vom PC
aktiviert die
Schnittstelle
5V= /
0,5A
2
USB_S_Data–
USB Daten
senden
3
USB_S_Data+
USB Daten
empfangen
4 GND Bezugspoten-
tial für alle
Spannungen
Potential
PE
12
43
