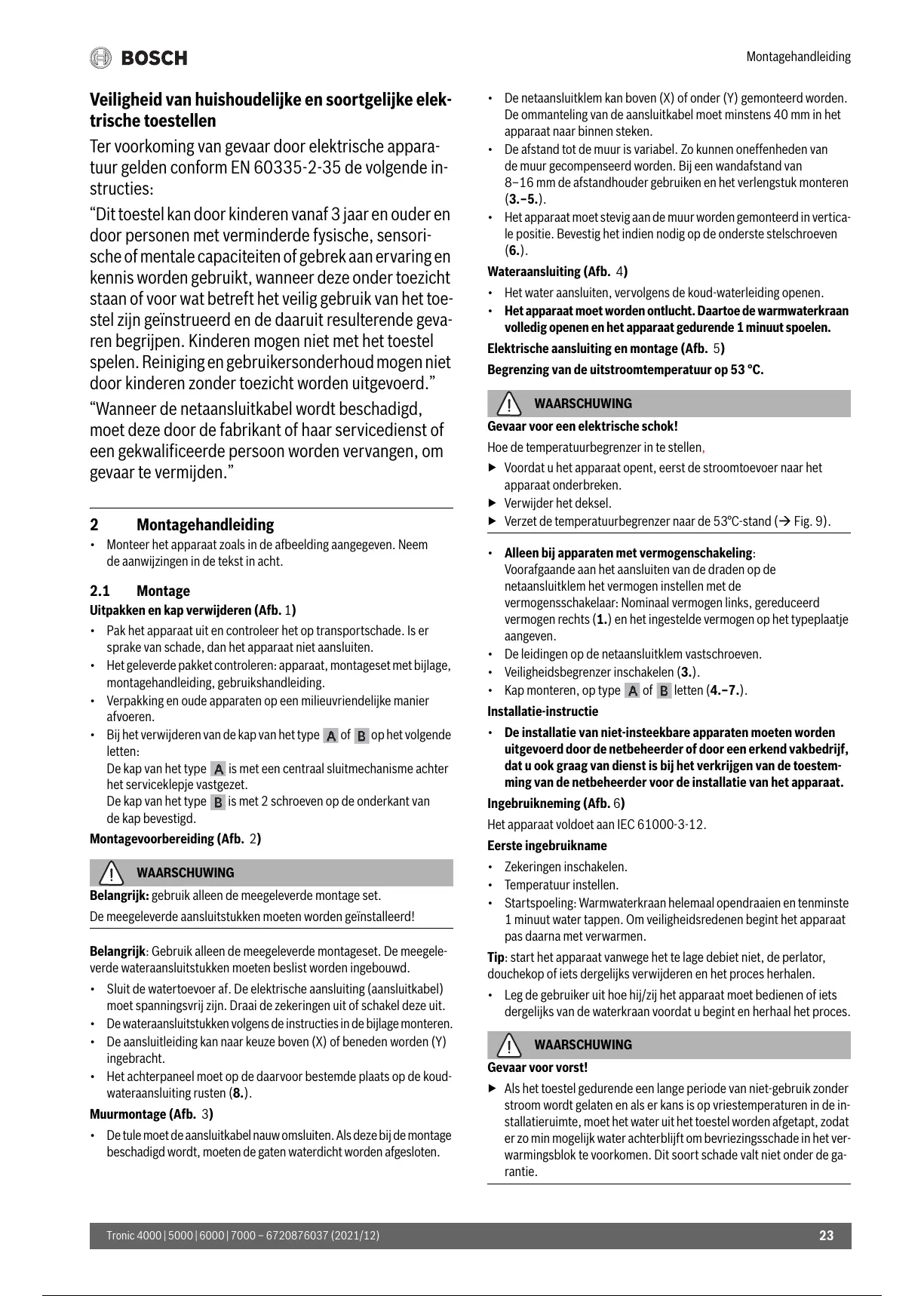

Montagehandleiding
23
Tronic 4000 | 5000 | 6000 | 7000 – 6720876037 (2021/12)
Veiligheid van huishoudelijke en soortgelijke elek-
trische toestellen
Ter voorkoming van gevaar door elektrische appara-
tuur gelden conform EN 60335-2-35 de volgende in-
structies:
“Dit toestel kan door kinderen vanaf 3 jaar en ouder en
door personen met verminderde fysische, sensori-
sche of mentale capaciteiten of gebrek aan ervaring en
kennis worden gebruikt, wanneer deze onder toezicht
staan of voor wat betreft het veilig gebruik van het toe-
stel zijn geïnstrueerd en de daaruit resulterende geva-
ren begrijpen. Kinderen mogen niet met het toestel
spelen. Reiniging en gebruikersonderhoud mogen niet
door kinderen zonder toezicht worden uitgevoerd.”
“Wanneer de netaansluitkabel wordt beschadigd,
moet deze door de fabrikant of haar servicedienst of
een gekwalificeerde persoon worden vervangen, om
gevaar te vermijden.”
2 Montagehandleiding
• Monteer het apparaat zoals in de afbeelding aangegeven. Neem
de aanwijzingen in de tekst in acht.
2.1 Montage
Uitpakken en kap verwijderen (Afb. 1)
• Pak het apparaat uit en controleer het op transportschade. Is er
sprake van schade, dan het apparaat niet aansluiten.
• Het geleverde pakket controleren: apparaat, montageset met bijlage,
montagehandleiding, gebruikshandleiding.
• Verpakking en oude apparaten op een milieuvriendelijke manier
afvoeren.
• Bij het verwijderen van de kap van het type of op het volgende
letten:
De kap van het type is met een centraal sluitmechanisme achter
het serviceklepje vastgezet.
De kap van het type is met 2 schroeven op de onderkant van
de kap bevestigd.
Montagevoorbereiding (Afb. 2)
WAARSCHUWING
Belangrijk: gebruik alleen de meegeleverde montage set.
De meegeleverde aansluitstukken moeten worden geïnstalleerd!
Belangrijk: Gebruik alleen de meegeleverde montageset. De meegele-
verde wateraansluitstukken moeten beslist worden ingebouwd.
• Sluit de watertoevoer af. De elektrische aansluiting (aansluitkabel)
moet spanningsvrij zijn. Draai de zekeringen uit of schakel deze uit.
• De wateraansluitstukken volgens de instructies in de bijlage monteren.
• De aansluitleiding kan naar keuze boven (X) of beneden worden (Y)
ingebracht.
• Het achterpaneel moet op de daarvoor bestemde plaats op de koud-
wateraansluiting rusten (8.).
Muurmontage (Afb. 3)
• De tule moet de aansluitkabel nauw omsluiten. Als deze bij de montage
beschadigd wordt, moeten de gaten waterdicht worden afgesloten.
• De netaansluitklem kan boven (X) of onder (Y) gemonteerd worden.
De ommanteling van de aansluitkabel moet minstens 40 mm in het
apparaat naar binnen steken.
• De afstand tot de muur is variabel. Zo kunnen oneffenheden van
de muur gecompenseerd worden. Bij een wandafstand van
8–16 mm de afstandhouder gebruiken en het verlengstuk monteren
(3.–5.).
• Het apparaat moet stevig aan de muur worden gemonteerd in vertica-
le positie. Bevestig het indien nodig op de onderste stelschroeven
(6.).
Wateraansluiting (Afb. 4)
• Het water aansluiten, vervolgens de koud-waterleiding openen.
• Het apparaat moet worden ontlucht. Daartoe de warmwaterkraan
volledig openen en het apparaat gedurende 1 minuut spoelen.
Elektrische aansluiting en montage (Afb. 5)
Begrenzing van de uitstroomtemperatuur op 53 °C.
WAARSCHUWING
Gevaar voor een elektrische schok!
Hoe de temperatuurbegrenzer in te stellen,
▶ Voordat u het apparaat opent, eerst de stroomtoevoer naar het
apparaat onderbreken.
▶ Verwijder het deksel.
▶ Verzet de temperatuurbegrenzer naar de 53°C-stand ( Fig. 9).
• Alleen bij apparaten met vermogenschakeling:
Voorafgaande aan het aansluiten van de draden op de
netaansluitklem het vermogen instellen met de
vermogensschakelaar: Nominaal vermogen links, gereduceerd
vermogen rechts (1.) en het ingestelde vermogen op het typeplaatje
aangeven.
• De leidingen op de netaansluitklem vastschroeven.
• Veiligheidsbegrenzer inschakelen (3.).
• Kap monteren, op type of letten (4.–7.).
Installatie-instructie
• De installatie van niet-insteekbare apparaten moeten worden
uitgevoerd door de netbeheerder of door een erkend vakbedrijf,
dat u ook graag van dienst is bij het verkrijgen van de toestem-
ming van de netbeheerder voor de installatie van het apparaat.
Ingebruikneming (Afb. 6)
Het apparaat voldoet aan IEC 61000-3-12.
Eerste ingebruikname
• Zekeringen inschakelen.
• Temperatuur instellen.
• Startspoeling: Warmwaterkraan helemaal opendraaien en tenminste
1 minuut water tappen. Om veiligheidsredenen begint het apparaat
pas daarna met verwarmen.
Tip: start het apparaat vanwege het te lage debiet niet, de perlator,
douchekop of iets dergelijks verwijderen en het proces herhalen.
• Leg de gebruiker uit hoe hij/zij het apparaat moet bedienen of iets
dergelijks van de waterkraan voordat u begint en herhaal het proces.
WAARSCHUWING
Gevaar voor vorst!
▶ Als het toestel gedurende een lange periode van niet-gebruik zonder
stroom wordt gelaten en als er kans is op vriestemperaturen in de in-
stallatieruimte, moet het water uit het toestel worden afgetapt, zodat
er zo min mogelijk water achterblijft om bevriezingsschade in het ver-
warmingsblok te voorkomen. Dit soort schade valt niet onder de ga-
rantie.
