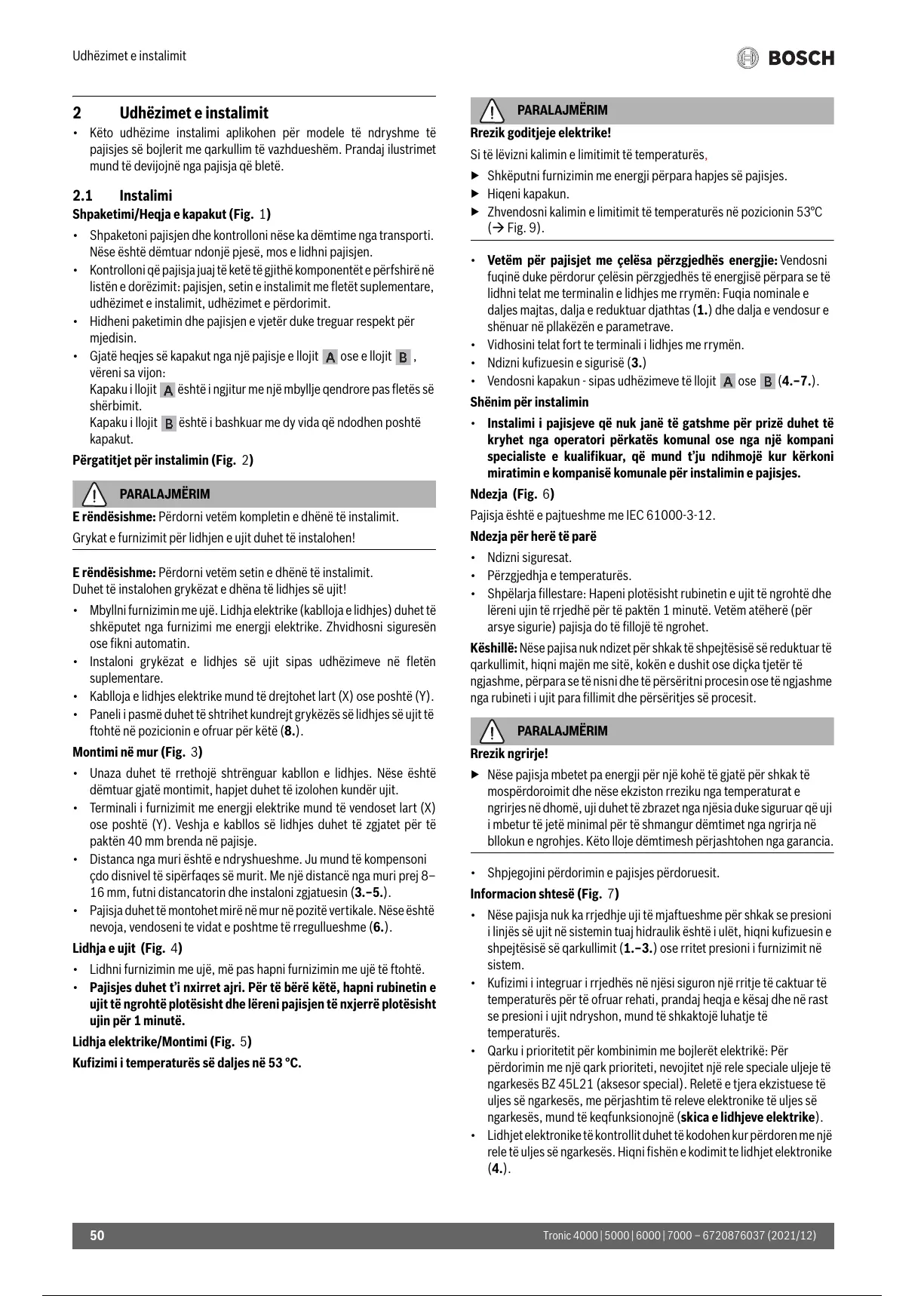

Udhëzimet e instalimit
Tronic 4000 | 5000 | 6000 | 7000 – 6720876037 (2021/12)
50
2 Udhëzimet e instalimit
• Këto udhëzime instalimi aplikohen për modele të ndryshme të
pajisjes së bojlerit me qarkullim të vazhdueshëm. Prandaj ilustrimet
mund të devijojnë nga pajisja që bletë.
2.1 Instalimi
Shpaketimi/Heqja e kapakut (Fig. 1)
• Shpaketoni pajisjen dhe kontrolloni nëse ka dëmtime nga transporti.
Nëse është dëmtuar ndonjë pjesë, mos e lidhni pajisjen.
• Kontrolloni që pajisja juaj të ketë të gjithë komponentët e përfshirë në
listën e dorëzimit: pajisjen, setin e instalimit me fletët suplementare,
udhëzimet e instalimit, udhëzimet e përdorimit.
• Hidheni paketimin dhe pajisjen e vjetër duke treguar respekt për
mjedisin.
• Gjatë heqjes së kapakut nga një pajisje e llojit ose e llojit ,
vëreni sa vijon:
Kapaku i llojit është i ngjitur me një mbyllje qendrore pas fletës së
shërbimit.
Kapaku i llojit është i bashkuar me dy vida që ndodhen poshtë
kapakut.
Përgatitjet për instalimin (Fig. 2)
PARALAJMËRIM
E rëndësishme: Përdorni vetëm kompletin e dhënë të instalimit.
Grykat e furnizimit për lidhjen e ujit duhet të instalohen!
E rëndësishme: Përdorni vetëm setin e dhënë të instalimit.
Duhet të instalohen grykëzat e dhëna të lidhjes së ujit!
• Mbyllni furnizimin me ujë. Lidhja elektrike (kablloja e lidhjes) duhet të
shkëputet nga furnizimi me energji elektrike. Zhvidhosni siguresën
ose fikni automatin.
• Instaloni grykëzat e lidhjes së ujit sipas udhëzimeve në fletën
suplementare.
• Kablloja e lidhjes elektrike mund të drejtohet lart (X) ose poshtë (Y).
• Paneli i pasmë duhet të shtrihet kundrejt grykëzës së lidhjes së ujit të
ftohtë në pozicionin e ofruar për këtë (8.).
Montimi në mur (Fig. 3)
• Unaza duhet të rrethojë shtrënguar kabllon e lidhjes. Nëse është
dëmtuar gjatë montimit, hapjet duhet të izolohen kundër ujit.
• Terminali i furnizimit me energji elektrike mund të vendoset lart (X)
ose poshtë (Y). Veshja e kabllos së lidhjes duhet të zgjatet për të
paktën 40 mm brenda në pajisje.
• Distanca nga muri është e ndryshueshme. Ju mund të kompensoni
çdo disnivel të sipërfaqes së murit. Me një distancë nga muri prej 8–
16 mm, futni distancatorin dhe instaloni zgjatuesin (3.–5.).
• Pajisja duhet të montohet mirë në mur në pozitë vertikale. Nëse është
nevoja, vendoseni te vidat e poshtme të rregullueshme (6.).
Lidhja e ujit (Fig. 4)
• Lidhni furnizimin me ujë, më pas hapni furnizimin me ujë të ftohtë.
• Pajisjes duhet t’i nxirret ajri. Për të bërë këtë, hapni rubinetin e
ujit të ngrohtë plotësisht dhe lëreni pajisjen të nxjerrë plotësisht
ujin për 1 minutë.
Lidhja elektrike/Montimi (Fig. 5)
Kufizimi i temperaturës së daljes në 53 °C.
PARALAJMËRIM
Rrezik goditjeje elektrike!
Si të lëvizni kalimin e limitimit të temperaturës,
▶ Shkëputni furnizimin me energji përpara hapjes së pajisjes.
▶ Hiqeni kapakun.
▶ Zhvendosni kalimin e limitimit të temperaturës në pozicionin 53°C
( Fig. 9).
• Vetëm për pajisjet me çelësa përzgjedhës energjie: Vendosni
fuqinë duke përdorur çelësin përzgjedhës të energjisë përpara se të
lidhni telat me terminalin e lidhjes me rrymën: Fuqia nominale e
daljes majtas, dalja e reduktuar djathtas (1.) dhe dalja e vendosur e
shënuar në pllakëzën e parametrave.
• Vidhosini telat fort te terminali i lidhjes me rrymën.
• Ndizni kufizuesin e sigurisë (3.)
• Vendosni kapakun - sipas udhëzimeve të llojit ose (4.–7.).
Shënim për instalimin
• Instalimi i pajisjeve që nuk janë të gatshme për prizë duhet të
kryhet nga operatori përkatës komunal ose nga një kompani
specialiste e kualifikuar, që mund t’ju ndihmojë kur kërkoni
miratimin e kompanisë komunale për instalimin e pajisjes.
Ndezja (Fig. 6)
Pajisja është e pajtueshme me IEC 61000-3-12.
Ndezja për herë të parë
• Ndizni siguresat.
• Përzgjedhja e temperaturës.
• Shpëlarja fillestare: Hapeni plotësisht rubinetin e ujit të ngrohtë dhe
lëreni ujin të rrjedhë për të paktën 1 minutë. Vetëm atëherë (për
arsye sigurie) pajisja do të fillojë të ngrohet.
Këshillë: Nëse pajisa nuk ndizet për shkak të shpejtësisë së reduktuar të
qarkullimit, hiqni majën me sitë, kokën e dushit ose diçka tjetër të
ngjashme, përpara se të nisni dhe të përsëritni procesin ose të ngjashme
nga rubineti i ujit para fillimit dhe përsëritjes së procesit.
PARALAJMËRIM
Rrezik ngrirje!
▶ Nëse pajisja mbetet pa energji për një kohë të gjatë për shkak të
mospërdoroimit dhe nëse ekziston rreziku nga temperaturat e
ngrirjes në dhomë, uji duhet të zbrazet nga njësia duke siguruar që uji
i mbetur të jetë minimal për të shmangur dëmtimet nga ngrirja në
bllokun e ngrohjes. Këto lloje dëmtimesh përjashtohen nga garancia.
• Shpjegojini përdorimin e pajisjes përdoruesit.
Informacion shtesë (Fig. 7)
• Nëse pajisja nuk ka rrjedhje uji të mjaftueshme për shkak se presioni
i linjës së ujit në sistemin tuaj hidraulik është i ulët, hiqni kufizuesin e
shpejtësisë së qarkullimit (1.–3.) ose rritet presioni i furnizimit në
sistem.
• Kufizimi i integruar i rrjedhës në njësi siguron një rritje të caktuar të
temperaturës për të ofruar rehati, prandaj heqja e kësaj dhe në rast
se presioni i ujit ndryshon, mund të shkaktojë luhatje të
temperaturës.
• Qarku i prioritetit për kombinimin me bojlerët elektrikë: Për
përdorimin me një qark prioriteti, nevojitet një rele speciale uljeje të
ngarkesës BZ 45L21 (aksesor special). Reletë e tjera ekzistuese të
uljes së ngarkesës, me përjashtim të releve elektronike të uljes së
ngarkesës, mund të keqfunksionojnë (skica e lidhjeve elektrike).
• Lidhjet elektronike të kontrollit duhet të kodohen kur përdoren me një
rele të uljes së ngarkesës. Hiqni fishën e kodimit te lidhjet elektronike
(4.).
