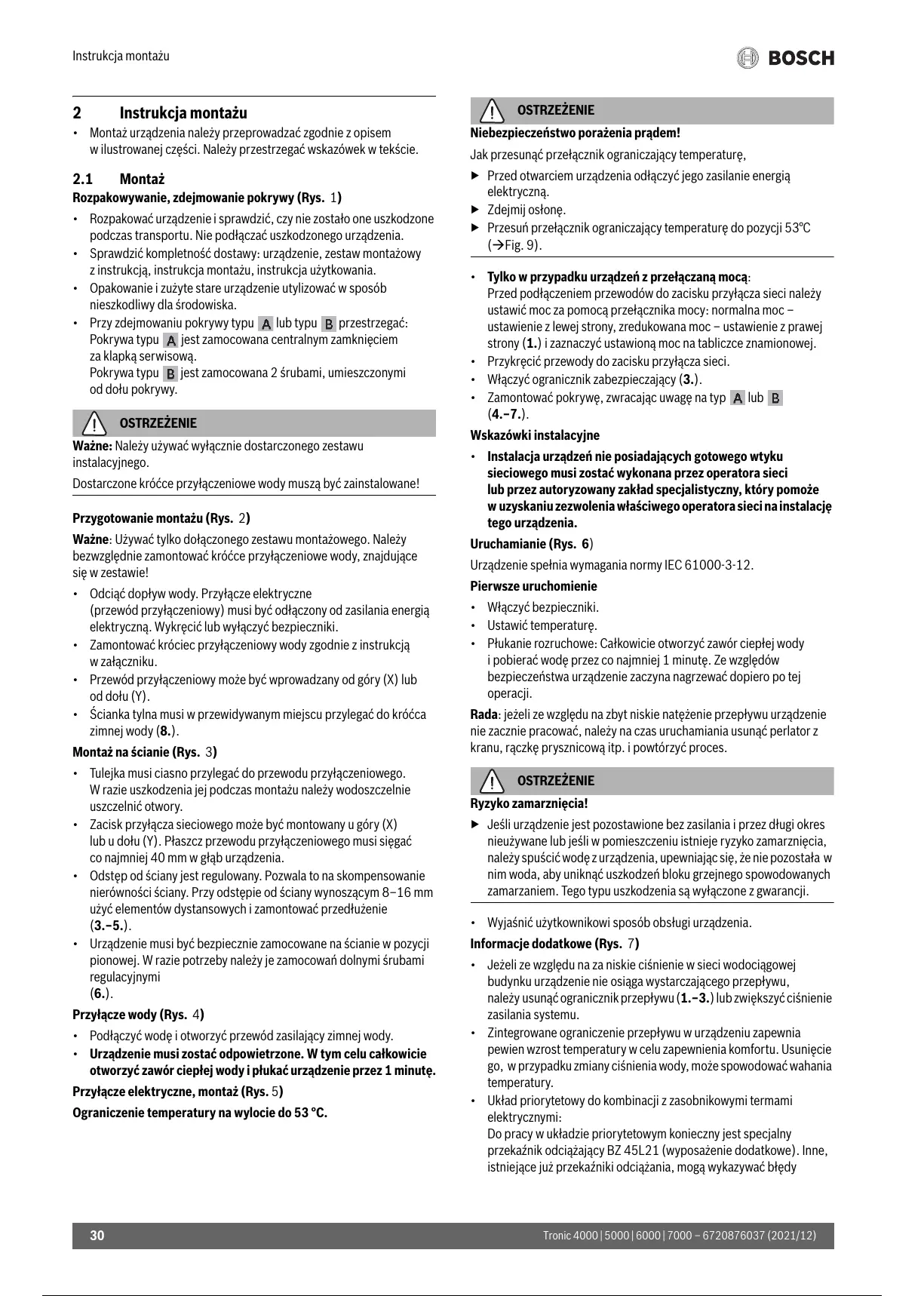

Instrukcja montażu
Tronic 4000 | 5000 | 6000 | 7000 – 6720876037 (2021/12)
30
2 Instrukcja montażu
• Montaż urządzenia należy przeprowadzać zgodnie z opisem
w ilustrowanej części. Należy przestrzegać wskazówek w tekście.
2.1 Montaż
Rozpakowywanie, zdejmowanie pokrywy (Rys. 1)
• Rozpakować urządzenie i sprawdzić, czy nie zostało one uszkodzone
podczas transportu. Nie podłączać uszkodzonego urządzenia.
• Sprawdzić kompletność dostawy: urządzenie, zestaw montażowy
z instrukcją, instrukcja montażu, instrukcja użytkowania.
• Opakowanie i zużyte stare urządzenie utylizować w sposób
nieszkodliwy dla środowiska.
• Przy zdejmowaniu pokrywy typu lub typu przestrzegać:
Pokrywa typu jest zamocowana centralnym zamknięciem
za klapką serwisową.
Pokrywa typu jest zamocowana 2 śrubami, umieszczonymi
od dołu pokrywy.
OSTRZEŻENIE
Ważne: Należy używać wyłącznie dostarczonego zestawu
instalacyjnego.
Dostarczone króćce przyłączeniowe wody muszą być zainstalowane!
Przygotowanie montażu (Rys. 2)
Ważne: Używać tylko dołączonego zestawu montażowego. Należy
bezwzględnie zamontować króćce przyłączeniowe wody, znajdujące
się w zestawie!
• Odciąć dopływ wody. Przyłącze elektryczne
(przewód przyłączeniowy) musi być odłączony od zasilania energią
elektryczną. Wykręcić lub wyłączyć bezpieczniki.
• Zamontować króciec przyłączeniowy wody zgodnie z instrukcją
w załączniku.
• Przewód przyłączeniowy może być wprowadzany od góry (X) lub
od dołu (Y).
• Ścianka tylna musi w przewidywanym miejscu przylegać do króćca
zimnej wody (8.).
Montaż na ścianie (Rys. 3)
• Tulejka musi ciasno przylegać do przewodu przyłączeniowego.
W razie uszkodzenia jej podczas montażu należy wodoszczelnie
uszczelnić otwory.
• Zacisk przyłącza sieciowego może być montowany u góry (X)
lub u dołu (Y). Płaszcz przewodu przyłączeniowego musi sięgać
co najmniej 40 mm w głąb urządzenia.
• Odstęp od ściany jest regulowany. Pozwala to na skompensowanie
nierówności ściany. Przy odstępie od ściany wynoszącym 8–16 mm
użyć elementów dystansowych i zamontować przedłużenie
(3.–5.).
• Urządzenie musi być bezpiecznie zamocowane na ścianie w pozycji
pionowej. W razie potrzeby należy je zamocowań dolnymi śrubami
regulacyjnymi
(6.).
Przyłącze wody (Rys. 4)
• Podłączyć wodę i otworzyć przewód zasilający zimnej wody.
• Urządzenie musi zostać odpowietrzone. W tym celu całkowicie
otworzyć zawór ciepłej wody i płukać urządzenie przez 1 minutę.
Przyłącze elektryczne, montaż (Rys. 5)
Ograniczenie temperatury na wylocie do 53 °C.
OSTRZEŻENIE
Niebezpieczeństwo porażenia prądem!
Jak przesunąć przełącznik ograniczający temperaturę,
▶ Przed otwarciem urządzenia odłączyć jego zasilanie energią
elektryczną.
▶Zdejmij osłonę.
▶ Przesuń przełącznik ograniczający temperaturę do pozycji 53°C
(Fig. 9).
• Tylko w przypadku urządzeń z przełączaną mocą:
Przed podłączeniem przewodów do zacisku przyłącza sieci należy
ustawić moc za pomocą przełącznika mocy: normalna moc –
ustawienie z lewej strony, zredukowana moc – ustawienie z prawej
strony (1.) i zaznaczyć ustawioną moc na tabliczce znamionowej.
• Przykręcić przewody do zacisku przyłącza sieci.
• Włączyć ogranicznik zabezpieczający (3.).
• Zamontować pokrywę, zwracając uwagę na typ lub
(4.–7.).
Wskazówki instalacyjne
• Instalacja urządzeń nie posiadających gotowego wtyku
sieciowego musi zostać wykonana przez operatora sieci
lub przez autoryzowany zakład specjalistyczny, który pomoże
w uzyskaniu zezwolenia właściwego operatora sieci na instalację
tego urządzenia.
Uruchamianie (Rys. 6)
Urządzenie spełnia wymagania normy IEC 61000-3-12.
Pierwsze uruchomienie
• Włączyć bezpieczniki.
•Ustawić temperaturę.
• Płukanie rozruchowe: Całkowicie otworzyć zawór ciepłej wody
i pobierać wodę przez co najmniej 1 minutę. Ze względów
bezpieczeństwa urządzenie zaczyna nagrzewać dopiero po tej
operacji.
Rada: jeżeli ze względu na zbyt niskie natężenie przepływu urządzenie
nie zacznie pracować, należy na czas uruchamiania usunąć perlator z
kranu, rączkę prysznicową itp. i powtórzyć proces.
OSTRZEŻENIE
Ryzyko zamarznięcia!
▶ Jeśli urządzenie jest pozostawione bez zasilania i przez długi okres
nieużywane lub jeśli w pomieszczeniu istnieje ryzyko zamarznięcia,
należy spuścić wodę z urządzenia, upewniając się, że nie pozostała w
nim woda, aby uniknąć uszkodzeń bloku grzejnego spowodowanych
zamarzaniem. Tego typu uszkodzenia są wyłączone z gwarancji.
• Wyjaśnić użytkownikowi sposób obsługi urządzenia.
Informacje dodatkowe (Rys. 7)
• Jeżeli ze względu na za niskie ciśnienie w sieci wodociągowej
budynku urządzenie nie osiąga wystarczającego przepływu,
należy usunąć ogranicznik przepływu (1.–3.) lub zwiększyć ciśnienie
zasilania systemu.
• Zintegrowane ograniczenie przepływu w urządzeniu zapewnia
pewien wzrost temperatury w celu zapewnienia komfortu. Usunięcie
go, w przypadku zmiany ciśnienia wody, może spowodować wahania
temperatury.
• Układ priorytetowy do kombinacji z zasobnikowymi termami
elektrycznymi:
Do pracy w układzie priorytetowym konieczny jest specjalny
przekaźnik odciążający BZ 45L21 (wyposażenie dodatkowe). Inne,
istniejące już przekaźniki odciążania, mogą wykazywać błędy
31 / 94 30 / 92 31 / 94
