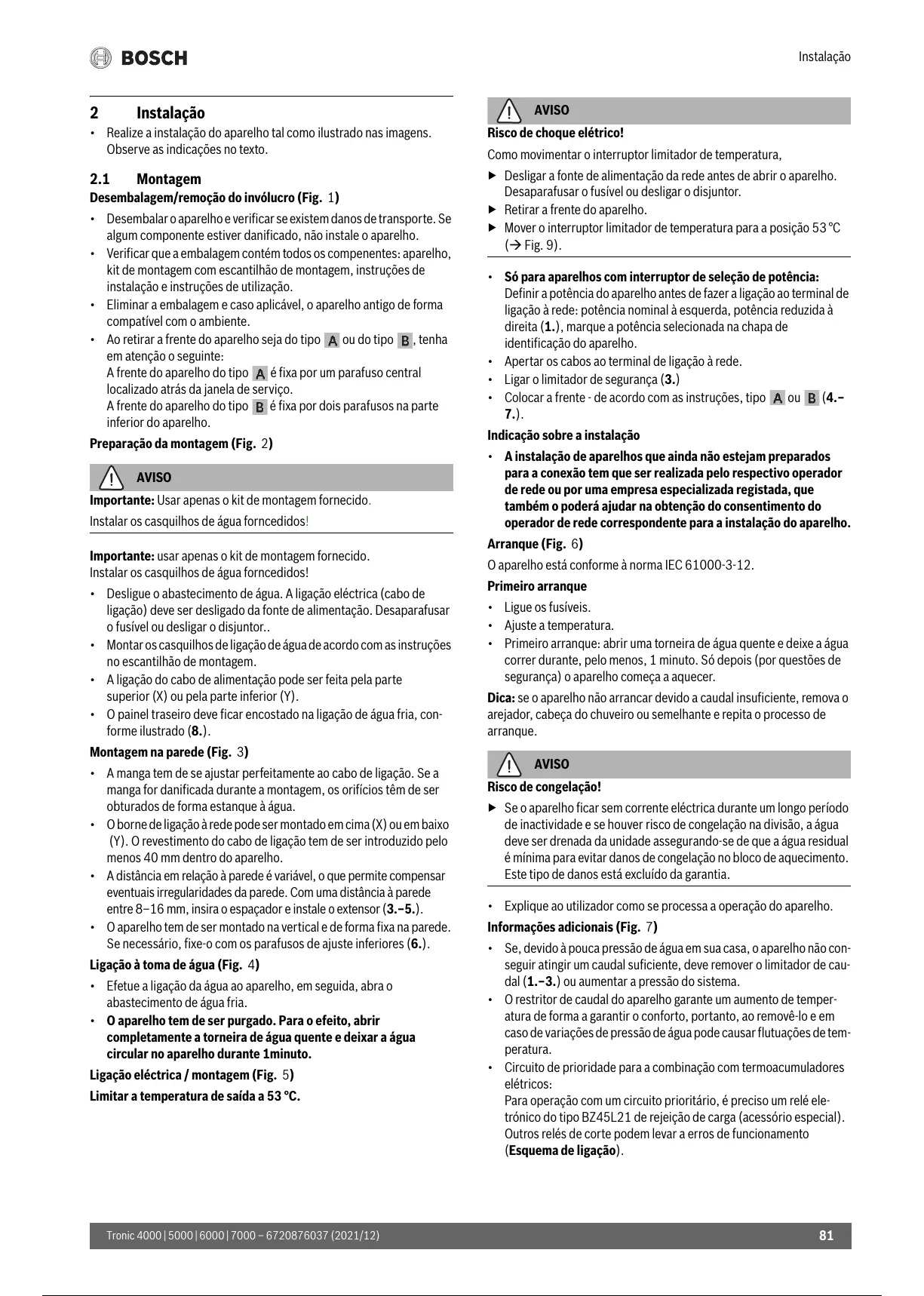

Instalação
81
Tronic 4000 | 5000 | 6000 | 7000 – 6720876037 (2021/12)
2Instalação
• Realize a instalação do aparelho tal como ilustrado nas imagens.
Observe as indicações no texto.
2.1 Montagem
Desembalagem/remoção do invólucro (Fig. 1)
• Desembalar o aparelho e verificar se existem danos de transporte. Se
algum componente estiver danificado, não instale o aparelho.
• Verificar que a embalagem contém todos os compenentes: aparelho,
kit de montagem com escantilhão de montagem, instruções de
instalação e instruções de utilização.
• Eliminar a embalagem e caso aplicável, o aparelho antigo de forma
compatível com o ambiente.
• Ao retirar a frente do aparelho seja do tipo ou do tipo , tenha
em atenção o seguinte:
A frente do aparelho do tipo é fixa por um parafuso central
localizado atrás da janela de serviço.
A frente do aparelho do tipo é fixa por dois parafusos na parte
inferior do aparelho.
Preparação da montagem (Fig. 2)
AVISO
Importante: Usar apenas o kit de montagem fornecido.
Instalar os casquilhos de água forncedidos!
Importante: usar apenas o kit de montagem fornecido.
Instalar os casquilhos de água forncedidos!
• Desligue o abastecimento de água. A ligação eléctrica (cabo de
ligação) deve ser desligado da fonte de alimentação. Desaparafusar
o fusível ou desligar o disjuntor..
• Montar os casquilhos de ligação de água de acordo com as instruções
no escantilhão de montagem.
• A ligação do cabo de alimentação pode ser feita pela parte
superior (X) ou pela parte inferior (Y).
• O painel traseiro deve ficar encostado na ligação de água fria, con-
forme ilustrado (8.).
Montagem na parede (Fig. 3)
• A manga tem de se ajustar perfeitamente ao cabo de ligação. Se a
manga for danificada durante a montagem, os orifícios têm de ser
obturados de forma estanque à água.
• O borne de ligação à rede pode ser montado em cima (X) ou em baixo
(Y). O revestimento do cabo de ligação tem de ser introduzido pelo
menos 40 mm dentro do aparelho.
• A distância em relação à parede é variável, o que permite compensar
eventuais irregularidades da parede. Com uma distância à parede
entre 8–16 mm, insira o espaçador e instale o extensor (3.–5.).
• O aparelho tem de ser montado na vertical e de forma fixa na parede.
Se necessário, fixe-o com os parafusos de ajuste inferiores (6.).
Ligação à toma de água (Fig. 4)
•Efetue a ligação da água ao aparelho, em seguida, abra o
abastecimento de água fria.
• O aparelho tem de ser purgado. Para o efeito, abrir
completamente a torneira de água quente e deixar a água
circular no aparelho durante 1minuto.
Ligação eléctrica / montagem (Fig. 5)
Limitar a temperatura de saída a 53 °C.
AVISO
Risco de choque elétrico!
Como movimentar o interruptor limitador de temperatura,
▶ Desligar a fonte de alimentação da rede antes de abrir o aparelho.
Desaparafusar o fusível ou desligar o disjuntor.
▶ Retirar a frente do aparelho.
▶ Mover o interruptor limitador de temperatura para a posição 53 °C
( Fig. 9).
• Só para aparelhos com interruptor de seleção de potência:
Definir a potência do aparelho antes de fazer a ligação ao terminal de
ligação à rede: potência nominal à esquerda, potência reduzida à
direita (1.), marque a potência selecionada na chapa de
identificação do aparelho.
• Apertar os cabos ao terminal de ligação à rede.
• Ligar o limitador de segurança (3.)
• Colocar a frente - de acordo com as instruções, tipo ou (4.–
7.).
Indicação sobre a instalação
• A instalação de aparelhos que ainda não estejam preparados
para a conexão tem que ser realizada pelo respectivo operador
de rede ou por uma empresa especializada registada, que
também o poderá ajudar na obtenção do consentimento do
operador de rede correspondente para a instalação do aparelho.
Arranque (Fig. 6)
O aparelho está conforme à norma IEC 61000-3-12.
Primeiro arranque
•Ligue os fusíveis.
• Ajuste a temperatura.
• Primeiro arranque: abrir uma torneira de água quente e deixe a água
correr durante, pelo menos, 1 minuto. Só depois (por questões de
segurança) o aparelho começa a aquecer.
Dica: se o aparelho não arrancar devido a caudal insuficiente, remova o
arejador, cabeça do chuveiro ou semelhante e repita o processo de
arranque.
AVISO
Risco de congelação!
▶ Se o aparelho ficar sem corrente eléctrica durante um longo período
de inactividade e se houver risco de congelação na divisão, a água
deve ser drenada da unidade assegurando-se de que a água residual
é mínima para evitar danos de congelação no bloco de aquecimento.
Este tipo de danos está excluído da garantia.
• Explique ao utilizador como se processa a operação do aparelho.
Informações adicionais (Fig. 7)
• Se, devido à pouca pressão de água em sua casa, o aparelho não con-
seguir atingir um caudal suficiente, deve remover o limitador de cau-
dal (1.–3.) ou aumentar a pressão do sistema.
• O restritor de caudal do aparelho garante um aumento de temper-
atura de forma a garantir o conforto, portanto, ao removê-lo e em
caso de variações de pressão de água pode causar flutuações de tem-
peratura.
• Circuito de prioridade para a combinação com termoacumuladores
elétricos:
Para operação com um circuito prioritário, é preciso um relé ele-
trónico do tipo BZ45L21 de rejeição de carga (acessório especial).
Outros relés de corte podem levar a erros de funcionamento
(Esquema de ligação).
