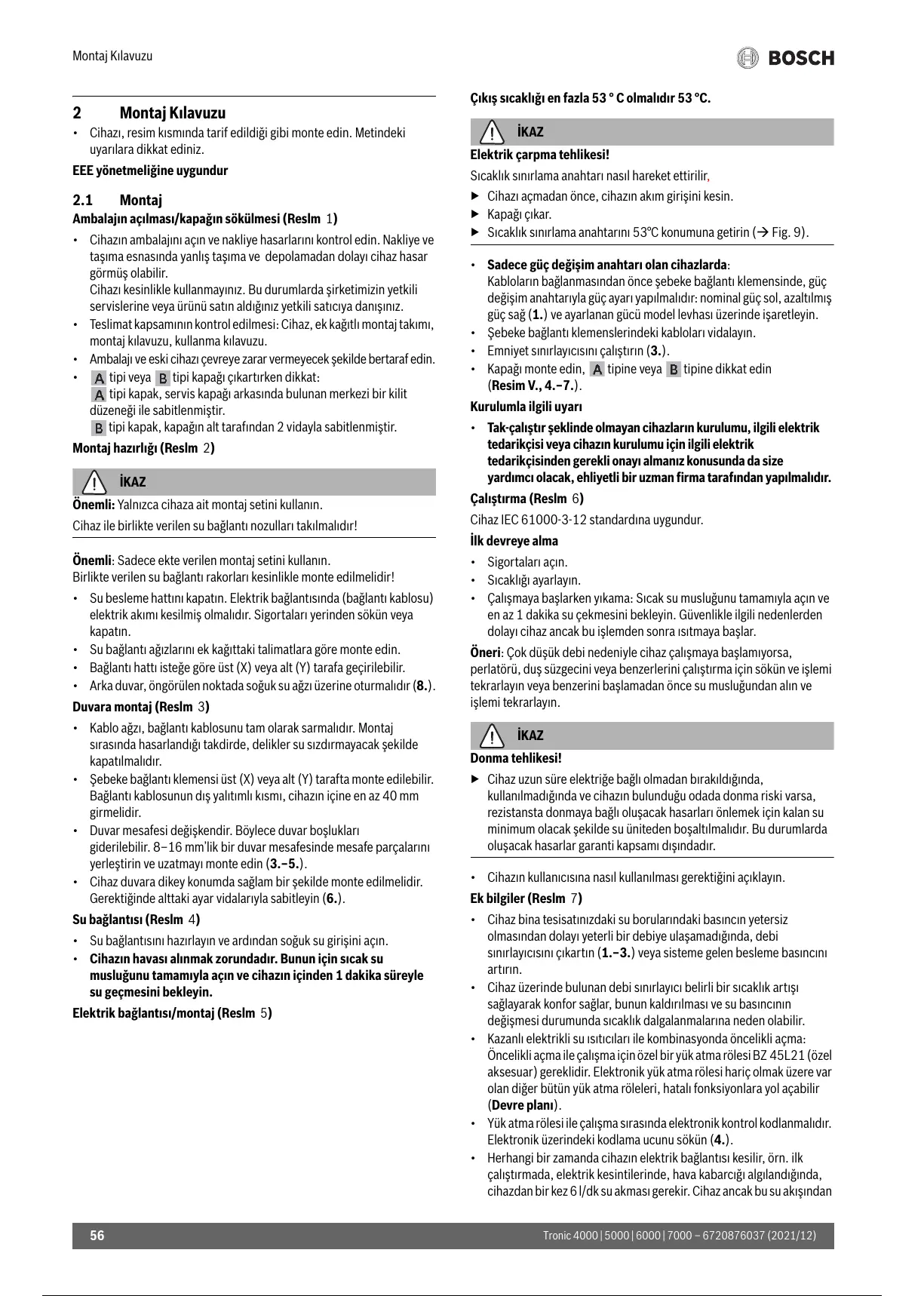

Montaj Kılavuzu
Tronic 4000 | 5000 | 6000 | 7000 – 6720876037 (2021/12)
56
2Montaj Kılavuzu
• Cihazı, resim kısmında tarif edildiği gibi monte edin. Metindeki
uyarılara dikkat ediniz.
EEE yönetmeliğine uygundur
2.1 Montaj
Ambalajın açılması/kapağın sökülmesi (Reslm 1)
• Cihazın ambalajını açın ve nakliye hasarlarını kontrol edin. Nakliye ve
taşıma esnasında yanlış taşıma ve depolamadan dolayı cihaz hasar
görmüş olabilir.
Cihazı kesinlikle kullanmayınız. Bu durumlarda şirketimizin yetkili
servislerine veya ürünü satın aldığınız yetkili satıcıya danışınız.
• Teslimat kapsamının kontrol edilmesi: Cihaz, ek kağıtlı montaj takımı,
montaj kılavuzu, kullanma kılavuzu.
• Ambalajı ve eski cihazı çevreye zarar vermeyecek şekilde bertaraf edin.
• tipi veya tipi kapağı çıkartırken dikkat:
tipi kapak, servis kapağı arkasında bulunan merkezi bir kilit
düzeneği ile sabitlenmiştir.
tipi kapak, kapağın alt tarafından 2 vidayla sabitlenmiştir.
Montaj hazırlığı (Reslm 2)
İKAZ
Önemli: Yalnızca cihaza ait montaj setini kullanın.
Cihaz ile birlikte verilen su bağlantı nozulları takılmalıdır!
Önemli: Sadece ekte verilen montaj setini kullanın.
Birlikte verilen su bağlantı rakorları kesinlikle monte edilmelidir!
• Su besleme hattını kapatın. Elektrik bağlantısında (bağlantı kablosu)
elektrik akımı kesilmiş olmalıdır. Sigortaları yerinden sökün veya
kapatın.
• Su bağlantı ağızlarını ek kağıttaki talimatlara göre monte edin.
• Bağlantı hattı isteğe göre üst (X) veya alt (Y) tarafa geçirilebilir.
• Arka duvar, öngörülen noktada soğuk su ağzı üzerine oturmalıdır (8.).
Duvara montaj (Reslm 3)
• Kablo ağzı, bağlantı kablosunu tam olarak sarmalıdır. Montaj
sırasında hasarlandığı takdirde, delikler su sızdırmayacak şekilde
kapatılmalıdır.
• Şebeke bağlantı klemensi üst (X) veya alt (Y) tarafta monte edilebilir.
Bağlantı kablosunun dış yalıtımlı kısmı, cihazın içine en az 40 mm
girmelidir.
• Duvar mesafesi değişkendir. Böylece duvar boşlukları
giderilebilir. 8–16 mm’lik bir duvar mesafesinde mesafe parçalarını
yerleştirin ve uzatmayı monte edin (3.–5.).
• Cihaz duvara dikey konumda sağlam bir şekilde monte edilmelidir.
Gerektiğinde alttaki ayar vidalarıyla sabitleyin (6.).
Su bağlantısı (Reslm 4)
• Su bağlantısını hazırlayın ve ardından soğuk su girişini açın.
• Cihazın havası alınmak zorundadır. Bunun için sıcak su
musluğunu tamamıyla açın ve cihazın içinden 1 dakika süreyle
su geçmesini bekleyin.
Elektrik bağlantısı/montaj (Reslm 5)
Çıkış sıcaklığı en fazla 53 ° C olmalıdır 53 °C.
İKAZ
Elektrik çarpma tehlikesi!
Sıcaklık sınırlama anahtarı nasıl hareket ettirilir,
▶ Cihazı açmadan önce, cihazın akım girişini kesin.
▶ Kapağı çıkar.
▶ Sıcaklık sınırlama anahtarını 53°C konumuna getirin ( Fig. 9).
• Sadece güç değişim anahtarı olan cihazlarda:
Kabloların bağlanmasından önce şebeke bağlantı klemensinde, güç
değişim anahtarıyla güç ayarı yapılmalıdır: nominal güç sol, azaltılmış
güç sağ (1.) ve ayarlanan gücü model levhası üzerinde işaretleyin.
• Şebeke bağlantı klemenslerindeki kabloları vidalayın.
• Emniyet sınırlayıcısını çalıştırın (3.).
• Kapağı monte edin, tipine veya tipine dikkat edin
(Resim V., 4.–7.).
Kurulumla ilgili uyarı
• Tak-çalıştır şeklinde olmayan cihazların kurulumu, ilgili elektrik
tedarikçisi veya cihazın kurulumu için ilgili elektrik
tedarikçisinden gerekli onayı almanız konusunda da size
yardımcı olacak, ehliyetli bir uzman firma tarafından yapılmalıdır.
Çalıştırma (Reslm 6)
Cihaz IEC 61000-3-12 standardına uygundur.
İlk devreye alma
•Sigortaları açın.
• Sıcaklığı ayarlayın.
• Çalışmaya başlarken yıkama: Sıcak su musluğunu tamamıyla açın ve
en az 1 dakika su çekmesini bekleyin. Güvenlikle ilgili nedenlerden
dolayı cihaz ancak bu işlemden sonra ısıtmaya başlar.
Öneri: Çok düşük debi nedeniyle cihaz çalışmaya başlamıyorsa,
perlatörü, duş süzgecini veya benzerlerini çalıştırma için sökün ve işlemi
tekrarlayın veya benzerini başlamadan önce su musluğundan alın ve
işlemi tekrarlayın.
İKAZ
Donma tehlikesi!
▶ Cihaz uzun süre elektriğe bağlı olmadan bırakıldığında,
kullanılmadığında ve cihazın bulunduğu odada donma riski varsa,
rezistansta donmaya bağlı oluşacak hasarları önlemek için kalan su
minimum olacak şekilde su üniteden boşaltılmalıdır. Bu durumlarda
oluşacak hasarlar garanti kapsamı dışındadır.
• Cihazın kullanıcısına nasıl kullanılması gerektiğini açıklayın.
Ek bilgiler (Reslm 7)
• Cihaz bina tesisatınızdaki su borularındaki basıncın yetersiz
olmasından dolayı yeterli bir debiye ulaşamadığında, debi
sınırlayıcısını çıkartın (1.–3.) veya sisteme gelen besleme basıncını
artırın.
• Cihaz üzerinde bulunan debi sınırlayıcı belirli bir sıcaklık artışı
sağlayarak konfor sağlar, bunun kaldırılması ve su basıncının
değişmesi durumunda sıcaklık dalgalanmalarına neden olabilir.
• Kazanlı elektrikli su ısıtıcıları ile kombinasyonda öncelikli açma:
Öncelikli açma ile çalışma için özel bir yük atma rölesi BZ 45L21 (özel
aksesuar) gereklidir. Elektronik yük atma rölesi hariç olmak üzere var
olan diğer bütün yük atma röleleri, hatalı fonksiyonlara yol açabilir
(Devre planı).
• Yük atma rölesi ile çalışma sırasında elektronik kontrol kodlanmalıdır.
Elektronik üzerindeki kodlama ucunu sökün (4.).
• Herhangi bir zamanda cihazın elektrik bağlantısı kesilir, örn. ilk
çalıştırmada, elektrik kesintilerinde, hava kabarcığı algılandığında,
cihazdan bir kez 6 l/dk su akması gerekir. Cihaz ancak bu su akışından
57 / 94 56 / 92 57 / 94
