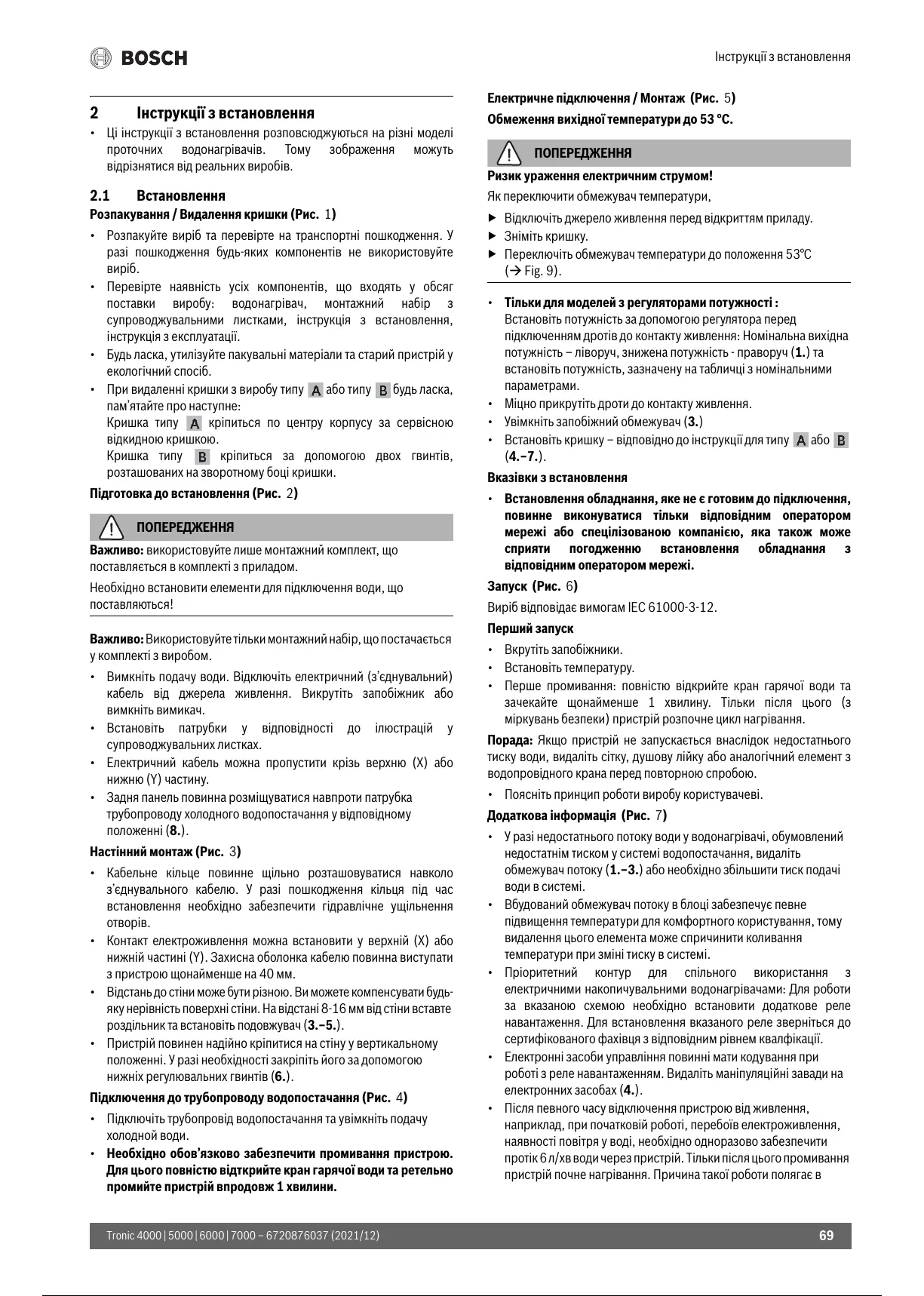

Інструкції з встановлення
69
Tronic 4000 | 5000 | 6000 | 7000 – 6720876037 (2021/12)
2 Інструкції з встановлення
• Ці інструкції з встановлення розповсюджуються на різні моделі
проточних водонагрівачів. Тому зображення можуть
відрізнятися від реальних виробів.
2.1 Встановлення
Розпакування / Видалення кришки (Рис. 1)
• Розпакуйте виріб та перевірте на транспортні пошкодження. У
разі пошкодження будь-яких компонентів не використовуйте
виріб.
• Перевірте наявність усіх компонентів, що входять у обсяг
поставки виробу: водонагрівач, монтажний набір з
супроводжувальними листками, інструкція з встановлення,
інструкція з експлуатації.
• Будь ласка, утилізуйте пакувальні матеріали та старий пристрій у
екологічний спосіб.
• При видаленні кришки з виробу типу або типу будь ласка,
пам’ятайте про наступне:
Кришка типу кріпиться по центру корпусу за сервісною
відкидною кришкою.
Кришка типу кріпиться за допомогою двох гвинтів,
розташованих на зворотному боці кришки.
Підготовка до встановлення (Рис. 2)
ПОПEPEДЖEHHЯ
Важливо: використовуйте лише монтажний комплект, що
поставляється в комплекті з приладом.
Необхідно встановити елементи для підключення води, що
поставляються!
Важливо: Використовуйте тільки монтажний набір, що постачається
у комплекті з виробом.
• Вимкніть подачу води. Відключіть електричний (з’єднувальний)
кабель від джерела живлення. Викрутіть запобіжник або
вимкніть вимикач.
• Встановіть патрубки у відповідності до ілюстрацій у
супроводжувальних листках.
• Електричний кабель можна пропустити крізь верхню (Х) або
нижню (Y) частину.
• Задня панель повинна розміщуватися навпроти патрубка
трубопроводу холодного водопостачання у відповідному
положенні (8.).
Настінний монтаж (Рис. 3)
• Кабельне кільце повинне щільно розташовуватися навколо
з’єднувального кабелю. У разі пошкодження кільця під час
встановлення необхідно забезпечити гідравлічне ущільнення
отворів.
• Контакт електроживлення можна встановити у верхній (Х) або
нижній частині (Y). Захисна оболонка кабелю повинна виступати
з пристрою щонайменше на 40 мм.
• Відстань до стіни може бути різною. Ви можете компенсувати будь-
яку нерівність поверхні стіни. На відстані 8-16 мм від стіни вставте
роздільник та встановіть подовжувач (3.–5.).
• Пристрій повинен надійно кріпитися на стіну у вертикальному
положенні. У разі необхідності закріпіть його за допомогою
нижніх регулювальних гвинтів (6.).
Підключення до трубопроводу водопостачання (Рис. 4)
• Підключіть трубопровід водопостачання та увімкніть подачу
холодной води.
• Необхідно обов’язково забезпечити промивання пристрою.
Для цього повністю відткрийте кран гарячої води та ретельно
промийте пристрій впродовж 1 хвилини.
Електричне підключення / Монтаж (Рис. 5)
Обмеження вихідної температури до 53 °C.
ПОПEPEДЖEHHЯ
Ризик ураження електричним струмом!
Як переключити обмежувач температури,
▶ Відключіть джерело живлення перед відкриттям приладу.
▶ Зніміть кришку.
▶ Переключіть обмежувач температури до положення 53°C
( Fig. 9).
• Тільки для моделей з регуляторами потужності :
Встановіть потужність за допомогою регулятора перед
підключенням дротів до контакту живлення: Номінальна вихідна
потужність – ліворуч, знижена потужність - праворуч (1.) та
встановіть потужність, зазначену на табличці з номінальними
параметрами.
• Міцно прикрутіть дроти до контакту живлення.
• Увімкніть запобіжний обмежувач (3.)
• Встановіть кришку – відповідно до інструкції для типу або
(4.–7.).
Вказівки з встановлення
• Встановлення обладнання, яке не є готовим до підключення,
повинне виконуватися тільки відповідним оператором
мережі або спецілізованою компанією, яка також може
сприяти погодженню встановлення обладнання з
відповідним оператором мережі.
Запуск (Рис. 6)
Виріб відповідає вимогам ІЕС 61000-3-12.
Перший запуск
• Вкрутіть запобіжники.
• Встановіть температуру.
• Перше промивання: повністю відкрийте кран гарячої води та
зачекайте щонайменше 1 хвилину. Тільки після цього (з
міркувань безпеки) пристрій розпочне цикл нагрівання.
Порада: Якщо пристрій не запускається внаслідок недостатнього
тиску води, видаліть сітку, душову лійку або аналогічний елемент з
водопровідного крана перед повторною спробою.
• Поясніть принцип роботи виробу користувачеві.
Додаткова інформація (Рис. 7)
• У разі недостатнього потоку води у водонагрівачі, обумовлений
недостатнім тиском у системі водопостачання, видаліть
обмежувач потоку (1.–3.) або необхідно збільшити тиск подачі
води в системі.
• Вбудований обмежувач потоку в блоці забезпечує певне
підвищення температури для комфортного користування, тому
видалення цього елемента може спричинити коливання
температури при зміні тиску в системі.
• Пріоритетний контур для спільного використання з
електричними накопичувальними водонагрівачами: Для роботи
за вказаною схемою необхідно встановити додаткове реле
навантаження. Для встановлення вказаного реле зверніться до
сертифікованого фахівця з відповідним рівнем квалфікації.
• Електронні засоби управління повинні мати кодування при
роботі з реле навантаженням. Видаліть маніпуляційні завади на
електронних засобах (4.).
• Після певного часу відключення пристрою від живлення,
наприклад, при початковій роботі, перебоїв електроживлення,
наявності повітря у воді, необхідно одноразово забезпечити
протік 6 л/хв води через пристрій. Тільки після цього промивання
пристрій почне нагрівання. Причина такої роботи полягає в
