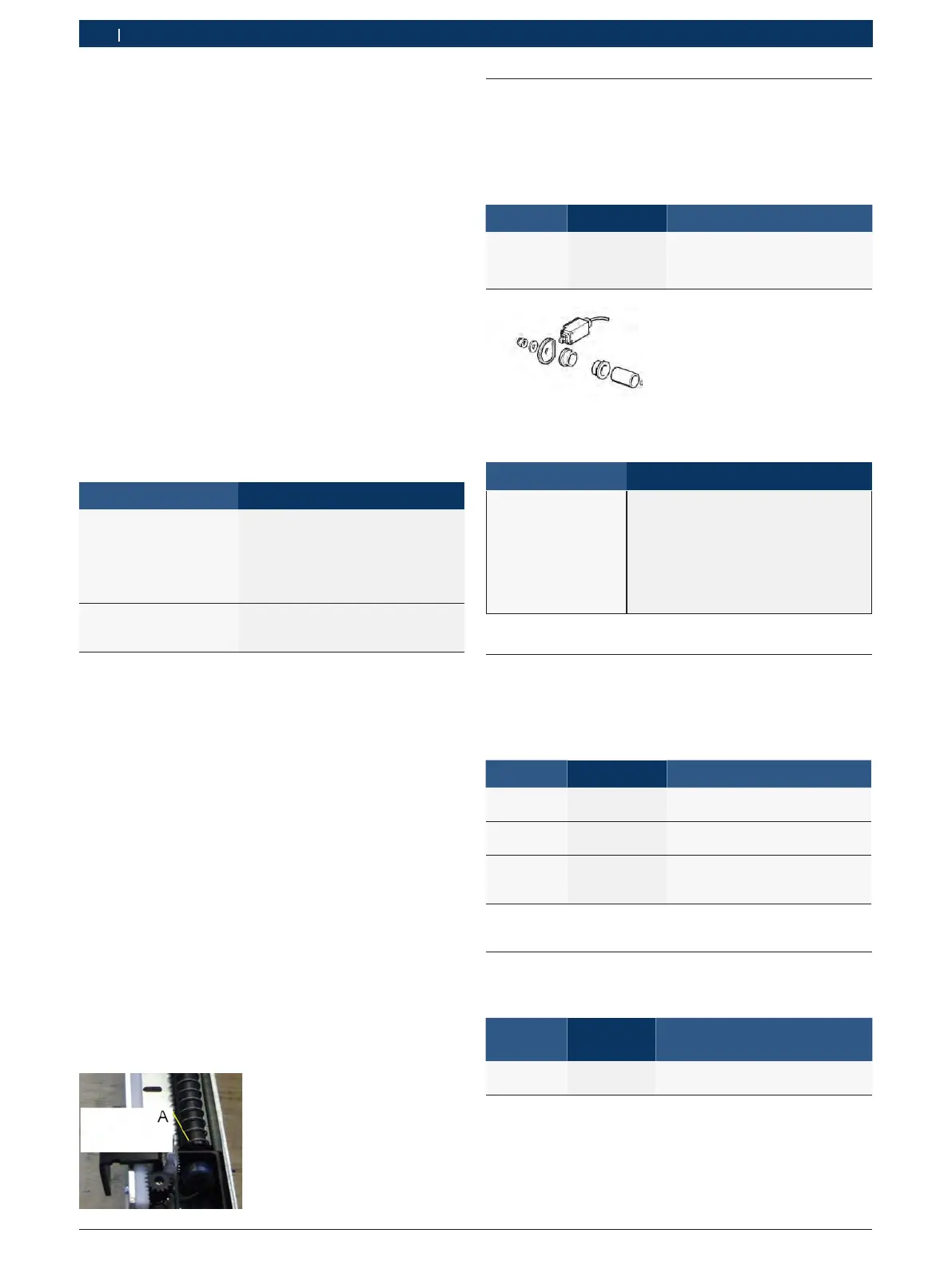

42 | WBE 4100 | Menù di auto-diagnosises
8.4.5 A7
Señal del potenciómetro del diámetro.
Para comprobar el correcto funcionamiento del poten-
ciómetro girar el arquillo y verificar que durante toda el
recorrido el valor no permanezca bloqueado y no pase
por el punto cero.
NOTA PARA LA ASISTENCIA:
Se presenta la necesidad de comprobar los valores de
los potenciómetros cuando, durante la fase de intro-
ducción de las medidas, la máquina visualiza valores
inaceptables y tampoco después de la medición de los
calibres el problema se soluciona.
! ATENCIÓN: Si por casualidad se afloja la tuerca y
se desconecta el potenciómetro del eje, el aparato
no lee más ninguna medida porque el carro de los
potenciómetros permanece al final del recorrido;
entonces, seguir como se muestra a continuación
"colocación potenciómetro diámetro”.
Defecto Corrección
El valor permanece blo-
queado al final de la es-
cala entre 0 y 40.
R Comprobar que el cable esté
conectado correctamente.
R Sustituir el cable de co-
nexión (cod. 654085).
R Sustituir el grupo potenció-
metros (cod. 654107).
El valor durante el re-
corrido del arquillo pa-
sa por el punto cero.
Recolocar el potenciómetro
(ver Instrucciones siguientes).
Procedimiento colocación potenciómetro diámetro:
¶ quitar el cárter portapesos sin desconectar la tar-
jeta;
¶ encender la equilibradora;
¶ entrar en el menú de test:
? pulsar la tecla SET hasta que aparezca escrito
"TST" y despúes la tecla MM/INCH;
? pulsar SET hasta que aparezca escrito "A0";
? pulsar la tecla + DISTANZA hasta que aparezca
escrito "A7";
¶ manteniendo visualizado el valor en la pantalla des-
bloquear el tornillo sobre la tuerca (A);
¶ manteniendo el calibre en reposo, girar el potenció-
metro hasta el valor de 200 ± 50;
¶ bloquear el tornillo de fijación;
¶ comprobar el correcto funcionamiento durante el
recorrido;
¶ volver a cerrar la máquina;
¶ proceder a la medición de los calibres (cap. 7)
8.5 INP
La sigla indica la función que controla directamente el
microinterruptor del cárter de protección.
Cuando se baja la cubierta, si la máquina funciona cor-
rectamente, aparece escrito en el display de la derecha
ON.
Display IZQ Display DCHA Descripción
INP ON/OFF Estado del cárter: OFF abierto,
ON bajado
NOTA PARA LA ASISTENCIA
Defecto Corrección
El valor no cambia.
R Comprobar la conexión en la tarjeta.
R Comprobar que la leva (cod.653035)
que activa el microinterruptor
funcione de forma correcta.
R Sustituir el microinterrup-
tor (cod.653279).
R Sustituir la tarjeta (cod. 654044).
(párrafo sustitución tarjeta)
8.6 CNT
La sigla indica el contador de los lanzamientos prose-
guidos por la equilibradora.
Para moverse dentro de las funciones utilizar la tecla +
DISTANZA.
Display IZQ Display DCHA Descripción
Cnt Pulsar la tecla + DISTANZA para
desplegar el menú
1 500 Número de lanzamien-
tos totales (ej.:1500)
6 Número de lanzamientos
diarios (desde que se en-
ciende la máquina)
8.7 LED
La sigla indica el test luces "led” de la tarjeta. Para mo-
verse dentro de la función utilizar la tecla + DISTANZA.
Display IZQ Display
DCHA
Descripción
Led Pulsar la tecla + DISTAN-
ZA para desplegar el menú
