Sustitución tarjeta | WBE 4100 | 43WBE 4100 | 43 | 43 es
8.8 TAR
Este menú da la posibilidad de comprobar los valores
de calibración de la tarjeta.
Display IZQ Display DCHA Descripción
Tar Pulsar la tecla + DISTANZA para
desplegar el menú
8.9 REL
La sigla indica la función de equilibración relativa.
Este procedimento viene utilizado para revisar la máqui-
na, cuando aplicando los contrapesos requeridos la
rueda no va a "cero”.
NOTA PARA LA ASISTENCIA: Procedimiento de calib-
rado relativo.
¶ pulsar la tecla SET hasta que aparezca escrito "TST"
y después la tecla MM/INCH;
¶ pulsar SET hasta que aparezca escrito "REL";
¶ montar la rueda;
¶ cerrar el cárter de protección y hacer el lanzamiento;
¶ la máquina muestra cuál es el desequilibrio de la
rueda que viene memorizado;
¶ cerrar el cárter de protección y hacer un segundo
lanzamiento; en las pantallas aparecerá "0" "0";
¶ realizar el control de la equilibradora como en el
capítulo introductorio.
! ATENCIÓN: Para desactivar las funciones apagar la
equilibradora.

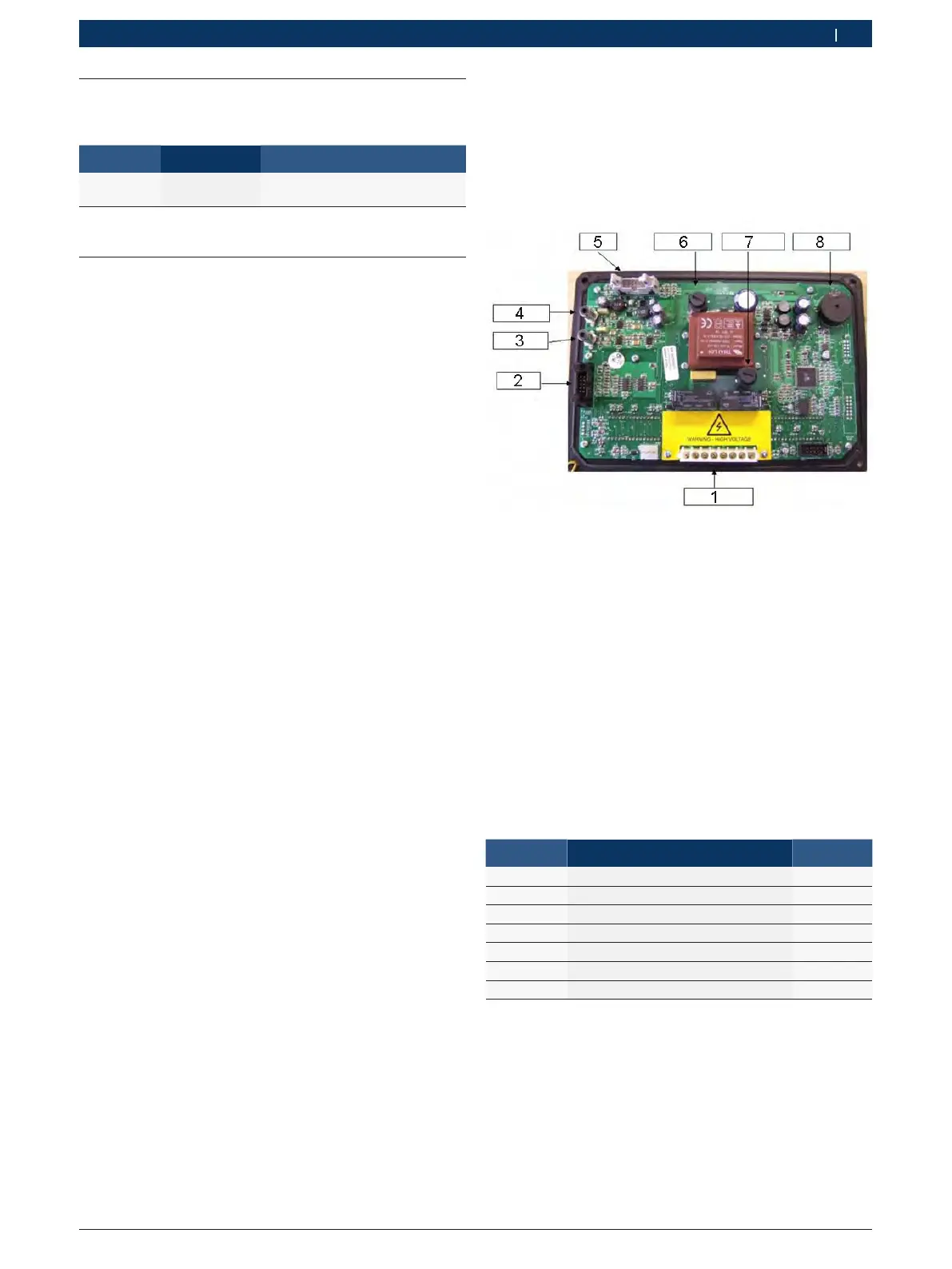

9. Sustitución tarjeta
NOTA PARA LA ASISTENCIA
Cuando se presenta la necesidad de sustituir la tarjeta
(cod. 654044) recordar establecer las correctas confi-
guraciones (cap. 5 y cap. 6) y hacer todo el proceso de
medición (cap. 7).
1. Alimentación
2. Encoder
3. Pick-up int
4. Pick-up ext
5. Calibres
6. F=400mAT
7. F1=500mAT
8. Buzer (Bip)
! ATENCIÓN: Los sensores (cod. 654432) son idén-
ticos y para distinguirlos, en producción, se monta
el pick-up rojo en el exterior y el negro en el lado
interno (cap. 8.4.1).
10. Recambios aconsejados
Código Descripción Cantidad
654044 Panel+Tarjeta 1
653272 Optoelectrónica 1
42136 Cable para Freno 2
41335 Correa 1
654432 Relevador 2
632900 Pinzas para Freno con Ferodo 2
653095 Grupo Condensador 1
