Sostituzione scheda | WBE 4100 | 57WBE 4100 | 57 | 57 it
8.8 TAR
Questo menù da la possibilità di controllare i valori di
calibrazione della scheda.
Display SX Display DX Descrizione
Tar Premere il tasto + DISTANZA per
scorrere il menù
8.9 REL
La sigla indica la funzione di bilanciatura relativa.
Questa procedura viene utilizzata per controllare la
macchina, quando applicando i contrappesi richiesti la
ruota non va a “zero”.
NOTE PER L’ASSISTENZA: Procedura di taratura rela-
tiva.
¶ premere il tasto SET fino alla scritta "TST" e poi il
tasto MM/INCH;
¶ premere SET fino alla scritta "REL";
¶ montare la ruota;
¶ chiudere il carter di protezione e fare il lancio;
¶ la macchina mostra quello che è lo squilibrio della
ruota che viene memorizzato;
¶ chiudere il carter di protezione e fare un secondo
lancio;
¶ sui display sara visualizzato "0" "0";
¶ procedere col controllo dell'equilibratrice come da
capitolo introduttivo.
! ATTENZIONE: Per disattivare la funzione spegnere la
equilibratrice.

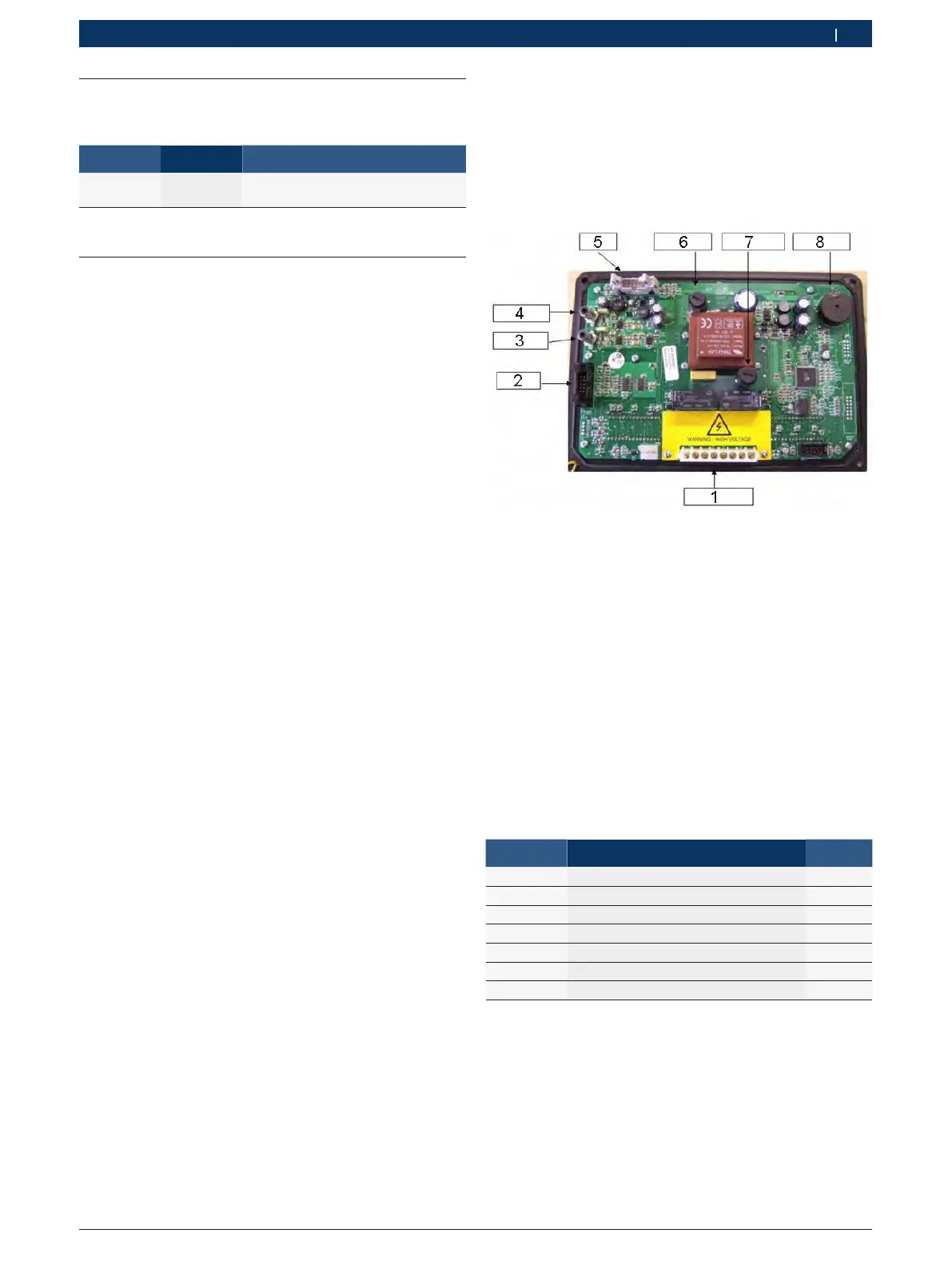

9. Sostituzione scheda
NOTE PER L’ASSISTENZA
Quando si presenta la necessità di sostituire la scheda
(cod. 654044) ricordarsi di impostare le corrette confi-
gurazioni (cap. 5 e cap. 6) e fare tutta la procedura di
taratura (cap. 7).
1. Alimentazione
2. Encoder
3. Pick-up int
4. Pick-up ext
5. Calibri
6. F=400mAT
7. F1=500mAT
8. Buzer (Bip)
! ATTENZIONE: I sensori (cod. 654432) sono identici
e per distinguerli , in produzione, viene montato il
pick-up rosso all’esterno e il nero nel lato interno
(cap. 8.4.1).
10. Ricambi consigliati
Codice Descrizione Quantità
654044 Pannello+Scheda 1
653272 Optoelettronica 1
42136 Cavo per Freno 2
41335 Cinghia 1
654432 Rilevatore 2
632900 Ganascia per Freno con Ferodo 2
653095 Gr.po Condensatore 1
