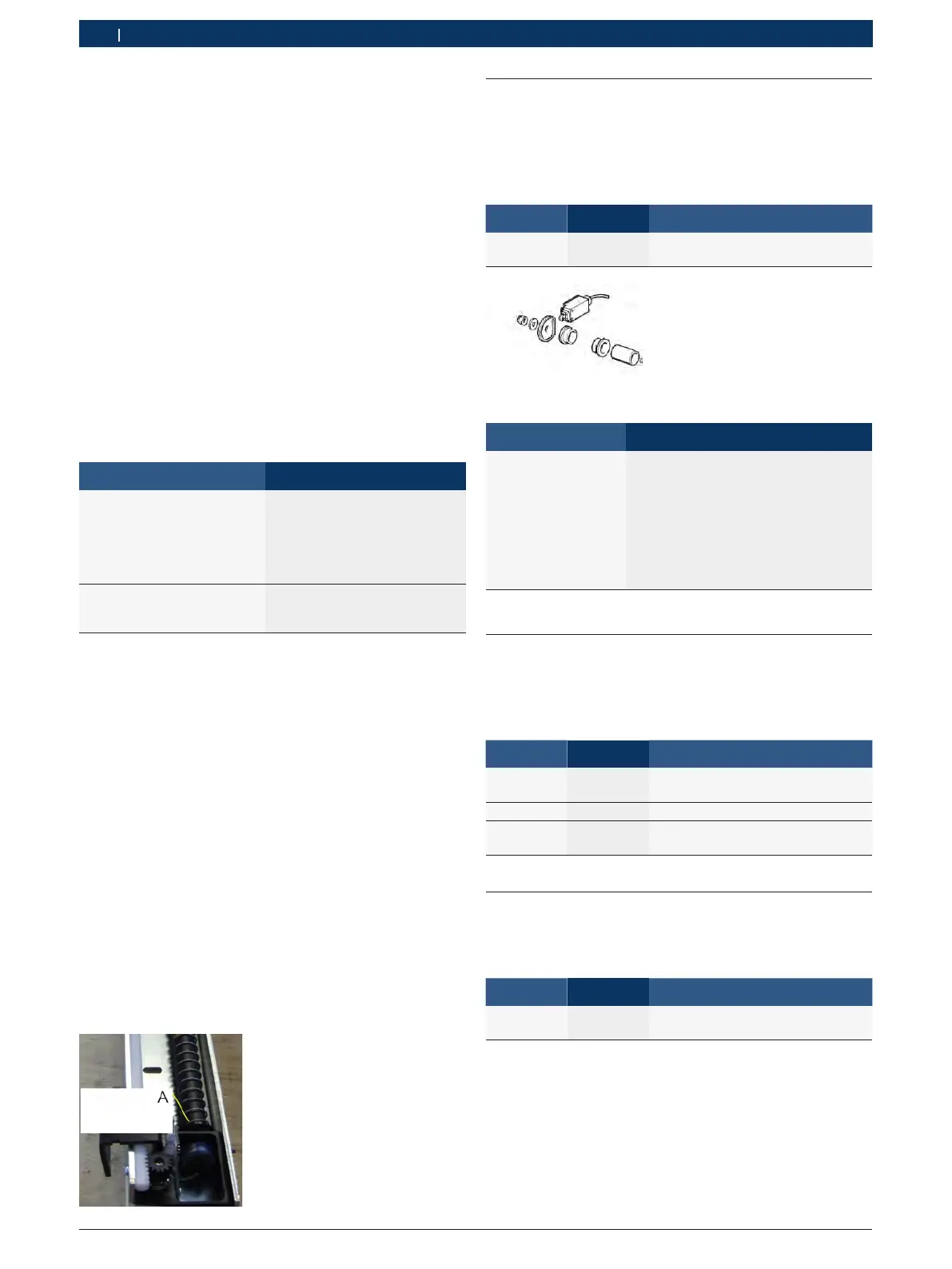

56 | WBE 4100 | Menù di auto-diagnosiit
8.4.5 A7
Segnale del potenziometro del diametro.
Per controllare il corretto funzionamento del potenzio-
metro girare l’archetto e verificare che durante l’intera
corsa il valore non resti bloccato e non passi per il pun-
to di zero.
NOTE PER L’ASSISTENZA:
Si presenta la necessità di controllare i valori dei poten-
ziometri quando in fase di inserimento delle misure la
macchina visualizza valori inaccettabili e anche dopo la
taratura dei calibri il problema non viene risolto.
! ATTENZIONE: se per caso si allenta il grano e si scol-
lega il potenziometro dall’albero, l’apparecchiatura
non legge più nessuna misura in quanto il carrello
dei potenziometri resta a fine-corsa; quindi esegui-
re come di seguito la procedura “posizionamento
potenziometro diametro”.
Difetto Correzione
Il valore resta bloccato a
fine scala o tra 0 e 40.
R Controllare che il cavo sia
collegato correttamente.
R Sostituire il cavo di con-
nessione (cod. 654085).
R Sostituire il gruppo poten-
ziometri (cod. 654107).
Il valore durante la cor-
sa dell’archetto pas-
sa per il punto di zero.
Riposizionare il potenziomet-
ro (vedi Istruzioni seguenti).
Procedura posizionamento potenziometro diametro:
¶ rimuovere il solo carter portatesi senza scollegare la
scheda;
¶ avviare la equilibratrice;
¶ entrare nel menù di test:
? premere il tasto SET fino alla scritta "TST" e poi il
tasto MM/INCH;
? premere SET fino alla scritta "A0";
? premere il tasto + DISTANZA fino alla scritta "A7";
¶ tenendo visualizzato il valore sulla scheda sbloccare
il grano sull’albero (A);
¶ tenendo il calibro a riposo, girare il potenziometro
fino al valore di 200 ± 50;
¶ bloccare il grano sull’albero;
¶ controllare il corretto funzionamento durante la
corsa;
¶ richiudere la macchina;
¶ procedere con la taratura dei calibri (cap. 7)
8.5 INP
La sigla indica la funzione che controlla direttamente il
microinterruttore del carter di protezione.
Quando si abbassa la copertura, se la macchina funzio-
na correttamente, appare sul display di destra la scritta
ON.
Display SX Display DX Descrizione
INP ON/OFF Stato del carter: OFF aperto,
ON abbassato
NOTE PER L’ASSISTENZA
Difetto Correzione
Il valore non cambia. R Controllare il collega-
mento sulla scheda.
R Controllare che la camma
(cod.653035) che attiva il microin-
terruttore lavori in modo corretto.
R Sostituire il microinterrut-
tore (cod.653279).
R Sostituire la scheda (cod.
654044). (cap. 9)
8.6 CNT
La sigla indica il contatore dei lanci eseguiti dalla equi-
libratrice.
Per muoversi all’interno della funzione utilizzare il tasto
+ DISTANZA.
Display SX Display DX Descrizione
Cnt Premere il tasto + DISTANZA per
scorrere il menù
1 500 Numero di lanci totali (es.:1500)
6 Numero di lanci giornaliero (da
quando è stata accesa la macchina)
8.7 LED
La sigla indica il test luci “led” della scheda. Per muo-
versi all’interno della funzione utilizzare il tasto + DIS-
TANZA.
Display SX Display DX Descrizione
Led Premere il tasto + DISTANZA per
scorrere il menù
