Bose Entero 840

Deutsch
7
3
1 2 5 6 7 9 12 8
4 14 1513
3 10 11
1 2 5 6 7 16 12 17
4 14 1513

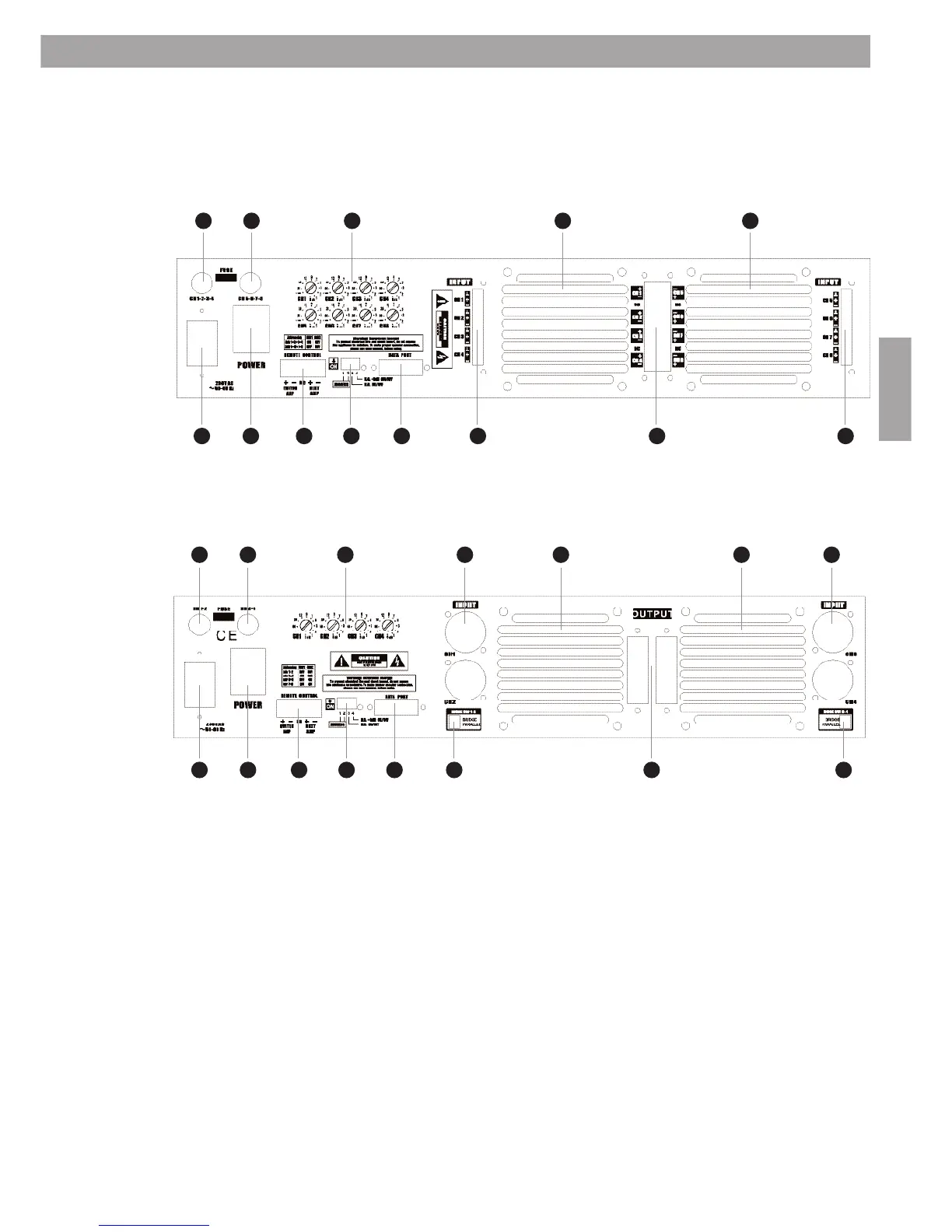

5. Anschlüsse auf der Rückseite
5.1 Entero 440 (Vierkanal-Verstärker) und 840 (Achtkanal-Verstärker)
5.2 Entero 4100/4200/4400
Erklärung
1 Netzanschluss
2 Netzschalter
3 Netzsicherung Stromversorgung 1
4 Netzsicherung Stromversorgung 2
5Ferneinschaltungs-Anschluss
6 DIP-Schalter zum Einstellen der Kanaladresse und des Noisegates
7 Sub-D Steckverbinder vorbereitet für Fernsteuerung
8 Phoenix-Eingangssteckverbinder
9 Phoenix-Eingangssteckverbinder (nur Entero
®
840)
10 XLR / TRS Kombinations-Eingangsbuchsen Kanal 1 und 2
11 XLR / TRS Kombinations-Eingangsbuchsen Kanal 3 und 4
12 Phoenix-Ausgangssteckverbinder Kanal 1 bis 4 (und Kanal 5 bis 8, Entero 840)
13 Pegelregler Kanal 1 bis 4 (und Kanal 5 bis 8, Entero 840)
14 Lüfteröffnung, Ventilator
15 Lüfteröffnung, Ventilator
16 DIP-Schalter zur Betriebsartenauswahl (Stereo,Parallel, Bridge, Kanal 1 und 2)
17 DIP-Schalter zur Betriebsartenauswahl (Stereo,Parallel, Bridge, Kanal 3 und 4)
5. Anschlüsse auf der Rückseite
