Deutsch
11

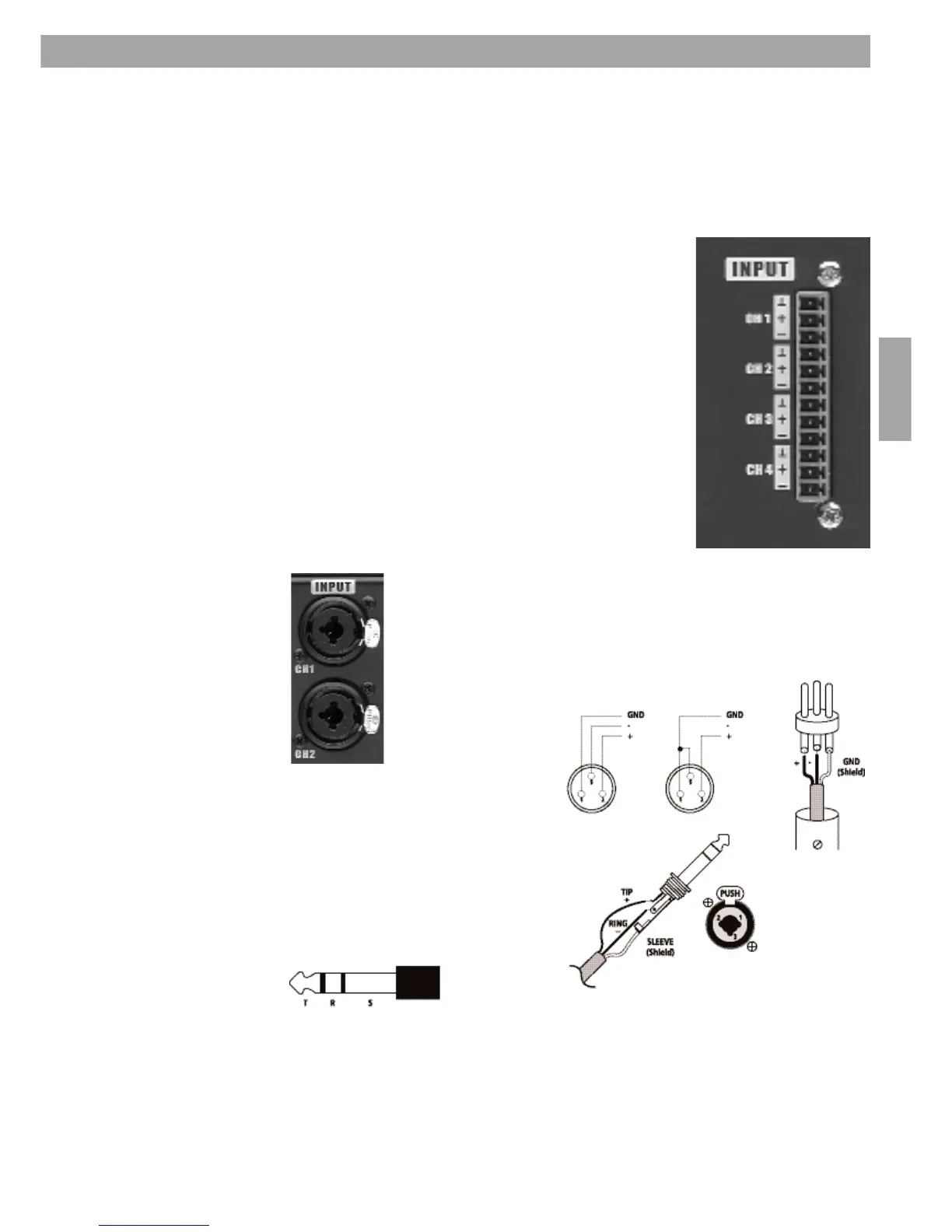

10.Audioanschlüsse
Schalten Sie den Verstärker immer aus, bevor Sie Audio- oder Lautsprecherkabel mit dem Gerät verbinden!
Entero
®
440/840:
Die Entero 440 und 840 sind mit 12-pol PHOENIX Steckverbindern ausgestattet.
PHOENIX-Eingangsbuchse:
Pin 1: Schirm, Kanal 1
Pin 2: Signal, positiv, Kanal 1
Pin 3: Signal negativ, Kanal 1
Pin 4: Schirm, Kanal 2
Pin 5: Signal positiv, Kanal 2
Pin 6: Signal negativ, Kanal 2
Pin 7: Schirm, Kanal 3
Pin 8: Signal positiv, Kanal 3
Pin 9: Signal negativ, Kanal 3
Pin 10: Schirm, Kanal 4
Pin 11: Signal positiv, Kanal 4
Pin 12: Signal negativ, Kanal 4
Die Entero 840 ist mit zwei 12-pol PHOENIX Eingangssteckverbindern
ausgestattet (Kanal 1 bis 4 und Kanal 5 bis 8).
Entero 4100/4200/4400:
Die Entero Verstärker 4100, 4200 und 4400 sind mit zwei kombinierten
Eingangsbuchsen XLR/TRS-Klinke ausgestattet. Die kombinierten Eingangsbuchsen
ermöglichen die Verbindung sowohl über XLR-Stecker als auch über 6,3mm TRS-
Klinkenstecker in einem gemeinsamen platzsparenden Gehäuse. Bei der Benutzung
eines XLR-Steckverbinders, benutzen Sie einen männlichen (male) Stecker.
Standardbelegung eines XLR-Steckverbinders:
1 = Masse, Schirm
2 = Signal positiv
3 = Signal negativ
Standardbelegung des 6,3 mm TRS Stereo-Klinkensteckers:
Tip= Signal positiv
Ring = Signal negativ
Sleeve = Masse, Schirm
10. Audioanschlüsse
