54 •
日本語
PowerSpace P2600A/P21000A/P4300A •
設置ガイド
PRO.BOSE.COM

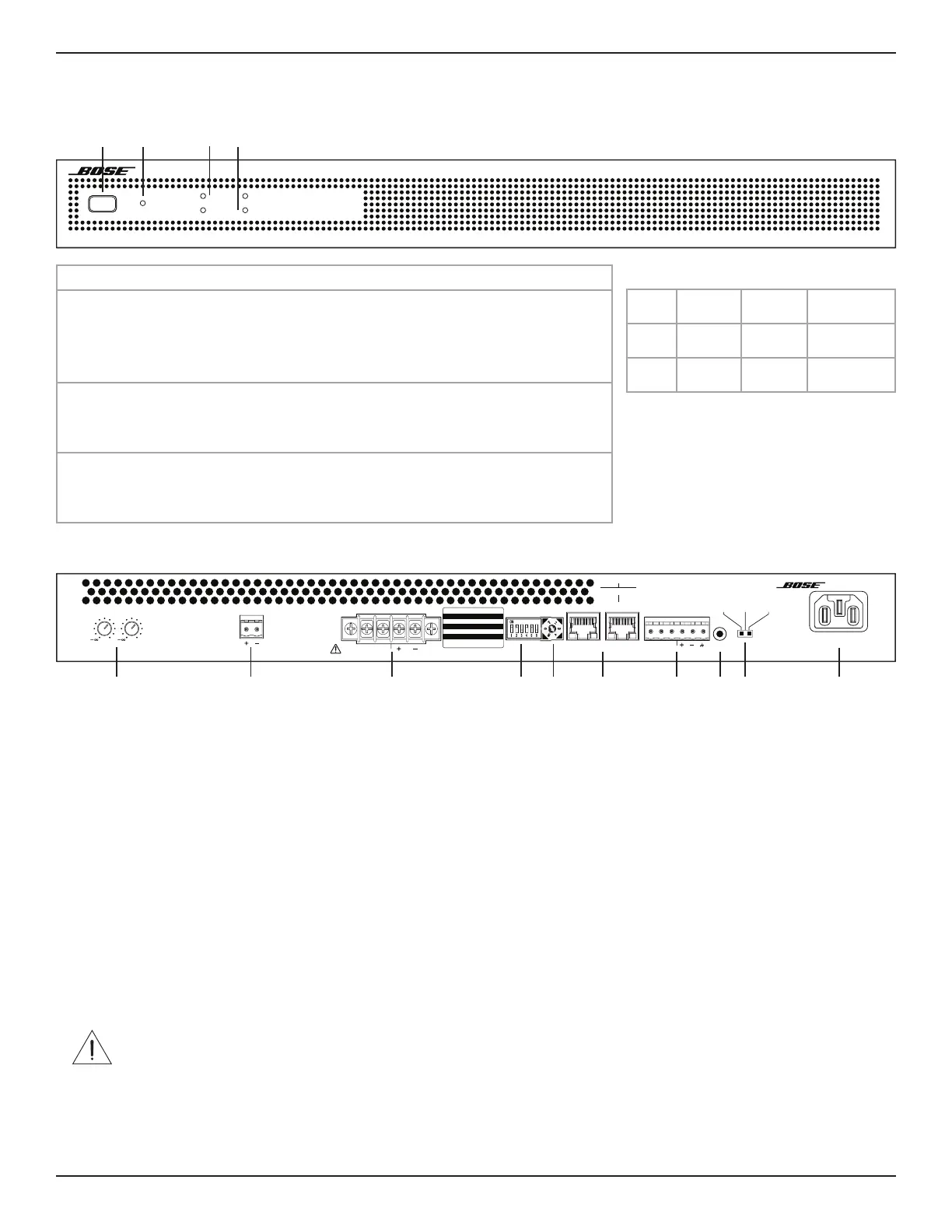

製品の詳細
PowerSpace P2600A/P21000A
フロントパネル
PowerSpace Versatile Power Amplifier
1
POWER
SIGNAL
LIMIT
2
P2600A
q 電源スイッチ:
In/Outのスタンバイモードを表示
w 電源LED:
電源または不具合の状態
を表示
白（点灯）: 電源オン
白（点滅）: スタンバイモード
赤（点灯）: 電源の異常
赤（点滅）: 温度異常
e 入力信号LED:
各LEDはchごとに独立し
て動作
緑色: 入力信号がある状態
オレンジ色: 入力クリッピングが近い状態
赤色: 入力クリッピングしている状態
r 出力リミットLED:
各LEDはchごとに独立し
て動作
オレンジ色: 出力リミッターが働いている状態
赤（両方点灯）: アンプに異常がある状態
赤（点滅）: 出力がミュートされている状態
リアパネル
100-240V ~ 50/60HZ
570W MAX
PowerSpace P2600A
Versatile Power Amplifier
2
0
1
0
OUTPUT ATTENUAT ION MUTE OUTPUT
12
CLASS 2
WIRING
SWITCH SETTINGS OFF ON
1 AUTO STANDBY OFF ON
2 MUTE POLARITY NO NC
3 GLOBAL OUT 70V 100V
4 OUTPUT 1 HiZ LowZ
5 OUTPUT 2 HiZ LowZ
6 I-SHARE OFF ON
OUTPUTS
INPUT
SELECT
4. 5–6
5. 7–8
Analog Input
0. 1:1
1. 1:ALL
2. 1–2
3. 3–4
AmpLink Input
AmpLink
INPUT THRU
INPUT
12
UPDATE
GAIN
(SENSITIVITY)
HIGH MID LOW
(-10 dBV) (4 dBu) (14 dBu)
ERRLNK ERRLNK
q Output Attenuationコントロール: 各出力のアッテネーター。減衰を減らすにはコントロールを時計回りに回し、減衰を増やすには反時計回りに回します。各
出力で定格の出力を利用するには、アッテネーターの減衰を0 dBにする必要があります。
w Mute: ノーマリーオープンまたはノーマリークローズのドライ接点により、すべての出力をミュートできます。DIPスイッチを使用して、ミュート極性を反転させ
ることができます。
e Outputターミナルブロック: スピーカーに接続するための4端子のブロックコネクター。4 、8 、70V、100Vの負荷にかかわらず各チャンネルが最大
600W（P2600A）または最大1000W（P21000A）を提供できます。出力でI-Shareを使用できます。
r DIPスイッチ: アンプを設定するための一連のスイッチです。
1. 自動スタンバイ: 有効の場合（On）、信号が入力されない状態が20分継続すると、アンプは省電力モードに入ります。省電力モードでは、音声信号が検出
されると、アンプは1秒以内に自動的にオンになり、音声信号の増幅を開始します。デフォルトの位置は無効（O）です。
2. ミュート極性: ミュート極性をNO（ノーマリーオープン）かNC（ノーマリークローズ）に切り替えます。デフォルトの位置はNOになっています。
3. Global Out: DIPスイッチがHi-Zに設定されている出力の出力電圧を70Vまたは100Vに設定します。70V Hi-ZモードとLow-Zモードでは、
100 V
P
リミッターと70V
RMS
リミッターが自動的に読み込まれます。100V Hi-Zモードでは、100V
RMS
リミッターが自動的に読み込まれます。
4. Output 1: Output 1について、70/100Vハイインピーダンス出力（Hi-Z）または4～8 ローインピーダンス出力（Low-Z）を選択します。
5. Output 2: Output 2について、70/100Vハイインピーダンス出力（Hi-Z）または4～8 ローインピーダンス出力（Low-Z）を選択します。
6. I-Share 1＆2: Output 1および2の電流を合わせて2チャンネル分の出力を提供します。アンプがオフまたはスタンバイモードの時に、このDIPスイッチを
Onに設定し、付属のジャンパーを4出力ターミナルに取り付けます。その後、ターミナル1+と1–（または2+と2–どちらかのみ）に、スピーカーをアンプに配線
します。
t Input Selectコントロール: アナログまたはAmpLinkのどちらのオーディオ入力を使用するかをダイヤルで選択します。デフォルトはアナログ1:1です。
y AmpLink出力ポート: RJ-45入力コネクター。Bose AmpLink製品から最大8つのデジタルチャンネルを入力可能です。このアンプは、8つすべてのデジタル
音声チャンネルを最大10メートル離れた他のAmpLink製品にデイジーチェーン接続するためのスルー出力も搭載しています。
注意: AmpLinkが正しく動作するには、EIA/TIA 568B準拠のCAT 5シールドストレートケーブル（または同等のケーブル）が必要です。AmpLinkの
オーディオに影響するため、非シールドケーブルはサポートされません。RJ-45ポートをEthernetベースのネットワークに接続しないでください。
u アナログ入力: バランスアナログオーディオ信号用ラインレベル入力。
i Updateポート: ファームウェアアップデートに使用します。
o Gain/Sensitivityスイッチ: グローバルゲイン／感度をハイゲイン（–10 dBv感度）、ミッドゲイン（4 dBu感度）、ローゲイン（14 dBu感度）に設定するスライド
スイッチ。
a 電源入力: 電源コード接続（IEC 60320-C14インレット）。アンプがオンになっているときに電源コードを抜く操作は、電源をオフにする方法として使用できます。
異常のみ
電源の
異常*
温度異常 アンプの異常
電源
LED
赤の点灯 赤の点滅
—
リミット
LED
—
赤（すべ
て点灯）
赤（すべて
点灯）
* AC不足時を除く
電源やアンプの異常が解消されない場合は、アン
プを交換する必要があります。
q w e r t y u i o a
