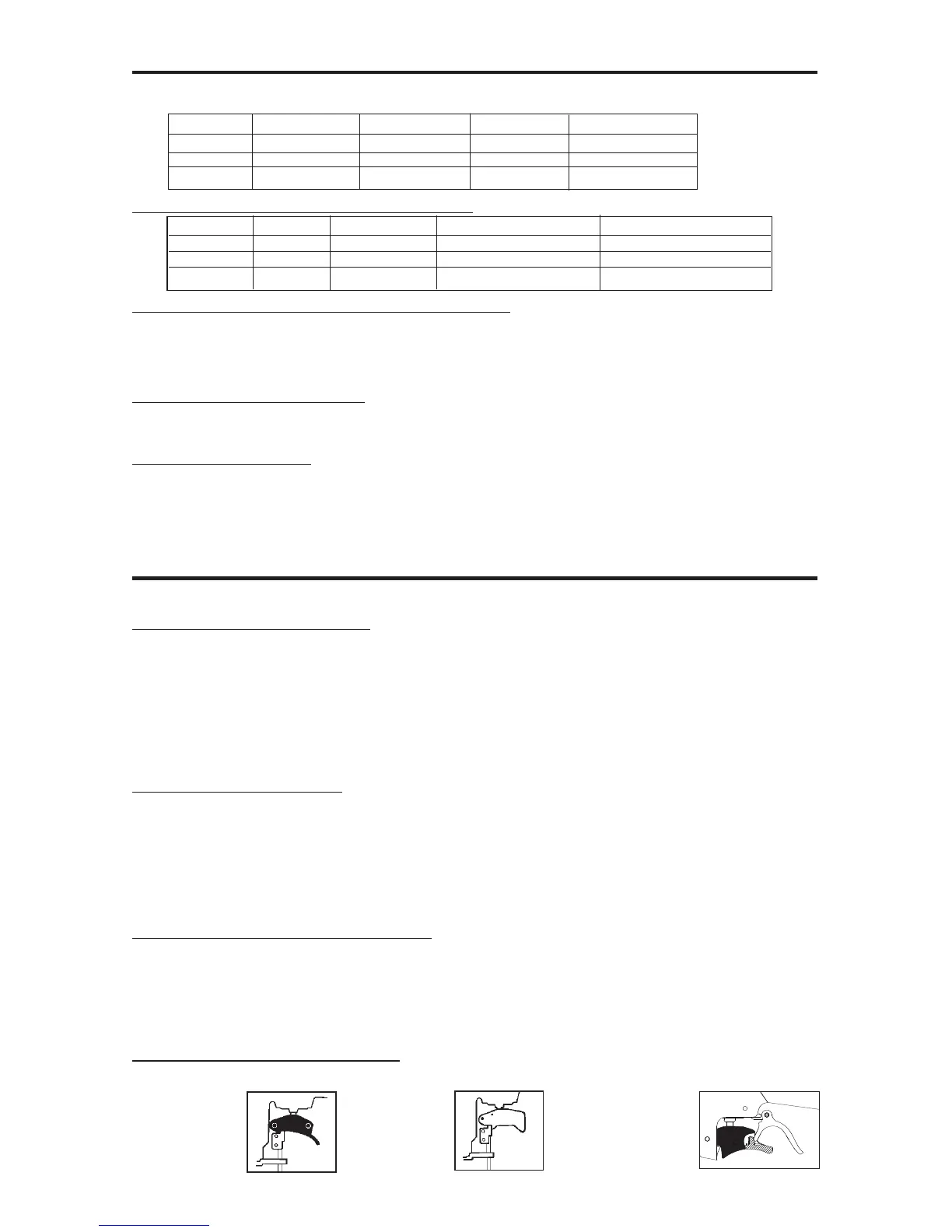

ESPECIFICACIONES DEL SUJETADOR:
CONEXIÓN DE AIRE DE LA HERRAMIENTA:
Esta herramienta usa un enchufe macho de 1/4" N.P.T
. El diámetro interior debe ser de 4,8mm (0,190") o
mayor. La conexión debe ser capaz de descargar la presión de aire de la herramienta cuando es desconectada
del suministro de aire. El enchufe conector en la manguera de aire debe tener un diámetro interior de 7mm
(0,275") o mayor.
PRESIÓN DE OPERACIÓN:
4,2 a 7,1 kg/cm2 (4,1 a 6,9 bars). Seleccione la presión de operación dentro de este rango para el mejor
rendimiento. NO EXCEDA ESTA PRESIÓN DE OPERACIÓN RECOMENDADA.
CONSUMO DE AIRE:
El modelo S32 requiere 2,1 pies cúbicos por minuto de aire libre para operar a razón de 100 clavos por minuto
a 5,6 kg/cm2 (5,5bars) Use la velocidad de clavar verdadera a la cual se operará la herramienta para
determinar la cantidad de aire requerida. Por ejemplo, si usa un promedio de 50 clavos por minuto, necesitará
el 50% de los 2,1 pies cúbicos por minuto requeridos para 100 clavos por minuto.
OPERACIÓN
BOSTITCH OFRECE TRES TIPOS DE OPERACIÓN PARA HERRAMIENTAS DE ESTA SERIE
DISP
ARO POR CONTACTO:
El procedimiento de operación común para las herramientas de “Disparo por Contacto” es que el operador
hace contacto con el objeto a ser clavado para activar el mecanismo de disparo, manteniendo halado el gatillo.
Esto hace que se impulse un sujetador cada vez que se hace contacto con el objeto. Esto permite la rápida
colocación de sujetadores en muchos trabajos, tales como entablado, pisos, y el ensamble de paletas. Toas
las herramientas neumáticas están sujetas a la reculada al impulsar sujetadores. La herramienta puede
rebotar, soltando el disparo, y si se le permite inintencionalmente encontrar en contacto nuevamente con la
superficie de trabajo mientras el gatillo está todavía activado (mientras el dedo mantiene el gatillo halado), se
impulsará un segundo sujetador indeseado.
DISPARO SECUENCIAL:
El Disparo Secuencial requiere que el operador mantenga la herramienta sobre la superficie del objeto antes de
halar el gatillo. Esto permite la precisa y fácil colocación de sujetadores en muchos trabajos, por ejemplo, en
aplicaciones de construcción de marcos, con clavos oblicuos y la construcción de cajones de construcción. El
Disparo Secuencial permite la colocación exacta de sujetadores sin la posibilidad de impulsar un segundo
sujetador en la reculada, según se describe bajo “Disparo por Contacto”.La Herramienta de Disparo Secuencial
tiene una ventaja de seguridad positiva, ya que no impulsará un sujetador accidentalmente si la herramienta entra
en contacto con el objeto de trabajo – o cualquier otra cosa – mientras el operador man tenga el gatillo halado.
OPERACIÓN CON GATILLO DOBLE:
El modelo que funciona con gatillo doble hace ciclos según se accionen dos gatillos. Este modelo no tiene brazo de
contacto y está destinado a utilizarse solamente donde NO PUEDE usarse un brazo de contacto para satisfacer los
requisitos de la aplicación. La herramienta que funciona con gatillo doble hace ciclos cada vez que se activan los gatillos.
PRECAUCIÓN: El gatillo secundario debe instalarse correctamente y estar funcionando bien. Sin el gatillo secundario,
se omitirá la función de dos gatillos y la herramienta funcionará simplemente como herramienta con un solo gatillo.
IDENTIFICACIÓN DE MODELO:
Consulte las Instrucciones de Operación en la página 17 antes de usar esta herramienta.
-14-
ESPECIFICACIONES DE LA HERRAMIENTA S32
T
odos las medidas de tornillos y tuercas son métricas.
MODELO
LARGO ALTURA ANCHO PESO
S32SX
251mm (9,88”) 200mm (7,86”) 60mm (2,36”) 1,13kg (2,5llibras)
S32SL 251mm (9,88”) 200mm (7,86”) 60mm (2,36”) 1,13kg (2,5llibras)
S3297 251mm (9,88”) 200mm (7,86”) 60mm (2,36”) 1,13kg (2,5llibras)
MODELO GRAPAS ANCHO TAMAÑO DE ALAMBRE RANGO DE SUJETADORES
S32SX SX5035 5,6mm (7/32”) 1,3 x ,89mm (,050” x ,035”) 35mm (1-3/8”)
S32SL SL5035 8mm (5/16”) 1,3 x ,89mm (,050” x ,035”) 35mm (1-3/8”)
S3297
1097 4,68mm (3/16”) 0,7 x ,91mm (,028” x ,050”) 35mm (1-3/8”)
OPERACIÓN POR
CONT
ACT
O
Identificada por:
GATILLO NEGRO
DISPARO
SECUENCIAL
Identificada por:
GATILLO GRIS
OPERACIÓN CON
GATILLO DOBLE
Identificada por:
GATILLO NEGRO y
GATILLO
SECUNDARIO
