24 04.001.21.25.0 V4 02.04.2014
Français
ECOMETER numérique · Instructions de service et de montage

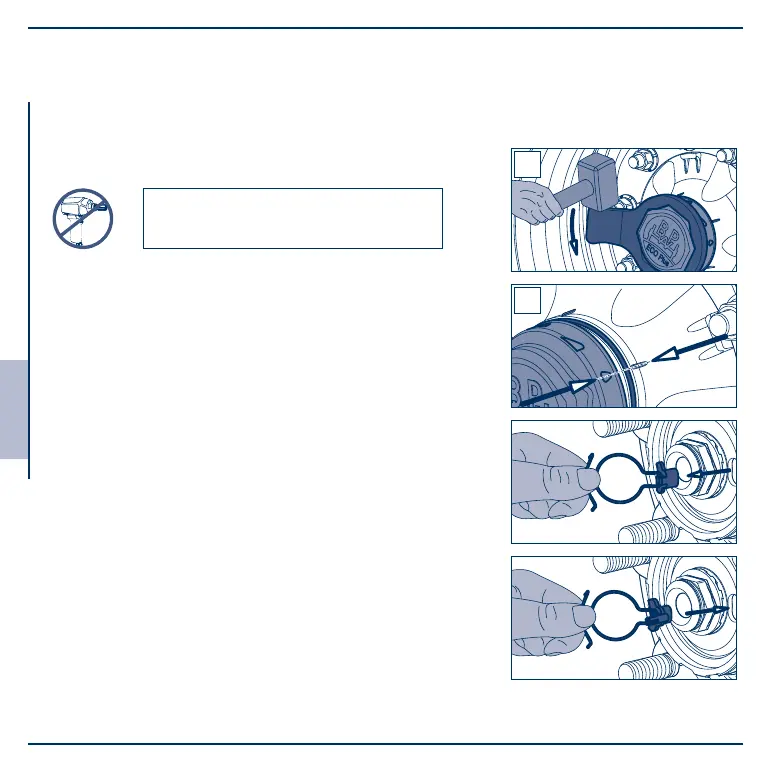

Montage
1. Desserrer le capuchon à l‘aide d‘une clé pour capuchons de
moyeu SW120.
Attention !
Ne pas utiliser de visseuse à percussion
- fermeture à baïonnette !
Faire tourner le capuchon d‘environ 30° dans le sens inverse
des aiguilles d‘une montre, afin de le faire passer de la po-
sition 1 à la position 2. Dans cette position, le capuchon se
soulève très nettement de l‘unité ECO et peut être retiré par le
côté.
2. Retirer le circlip et la goupille d‘arrêt de la vis de fusée.
3. Monter la nouvelle goupille d‘arrêt à aimant intégré dans
l‘encoche de la vis de fusée et dans la denture de la roue
dentée.
Ne pas dévisser la vis de fusée.
1
2
