8 04.001.21.25.0 V4 02.04.2014
Deutsch
Digitaler ECOMETER · Bedienungs- und Montageanleitung

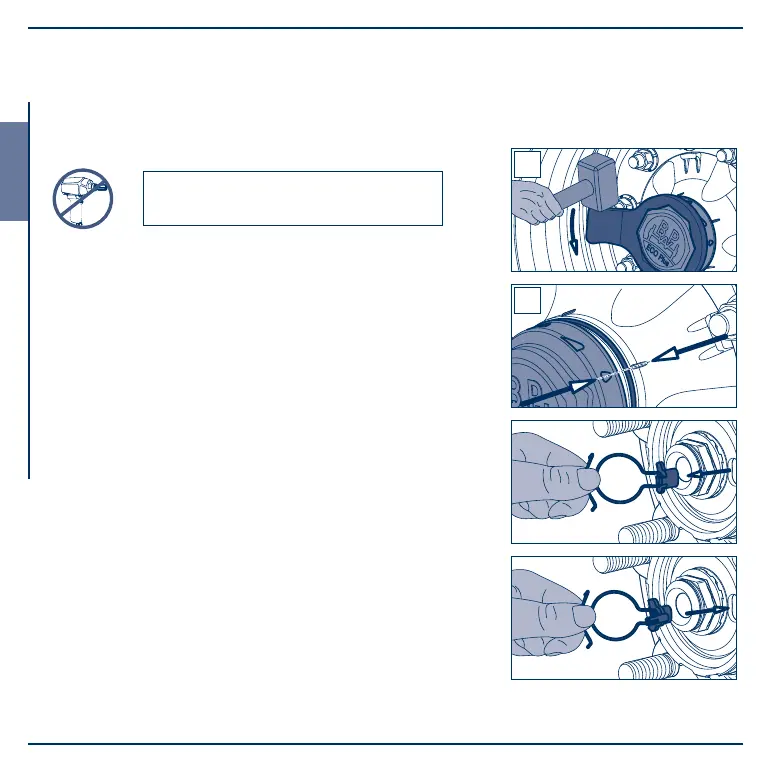

Einbau
1. Kapsel mit Schlüssel für Radkapseln SW120 lösen.
Achtung: Bajonettverschluss!
Keinen Schlagschrauber verwenden.
Kapsel durch Drehen um ca. 30° gegen den Uhrzeigersinn von
Position 1 auf Position 2 zurückdrehen. In dieser Stellung hebt
sich die Kapsel deutlich von der ECO Unit ab und kann axial
abgezogen werden.
2. Hakensprengring inkl. Sicherungskeil aus der Achsschraube
entfernen.
3. Neuen Sicherungskeil mit integriertem Magneten in die
Aussparung der Achsschraube und in die Verzahnung der
Zahnscheibe einsetzen.
Achsschraube nicht zurückdrehen.
1
2
