Instalación
22
11/26/2012
Artículo Cantidad Descripción
4
1 Arandela
32 2 Sello
33 1 Arandela
Kit S65-310 de arandelas y sellos
Artículo Cantidad Descripción
2
1 Junta tórica
10 1 Junta tórica
12 1 Junta tórica
17 1 Junta tórica
18 1 Junta tórica
19 1 Junta tórica
21 1 Junta tórica
26 2 Junta tórica
28 2 Junta tórica
36 2 Junta tórica
Kit S65-173 de juntas tóricas
Artículo Cantidad Descripción
25
2 Tapa
26 2 Junta tórica
27 2
28 2 Junta tórica
29 2 Filtro
30 1 Resorte de
suministro de
agua caliente
31 2 Soporte
(para sello)
32 2 Sello
35 2 Asiento
36 2 Junta tórica
46 1 Resorte de
suministro de
Kit S65-337 de retención/cierre
Artículo Cantidad Descripción
15
1 Termostato
17 1 Junta tórica
21 1 Junta tórica
Kit S65-174 del termostato
Artículo Cantidad Descripción
2
1 Junta tórica
3 1 Revestimiento
4 1 Arandela
5 1 Tornillo
6 1 Resorte
7 1 #10-24 tuerca de
maleficio
8 1 Resorte
9 1 Arandela
10 1 Junta tórica
11 1 Pistón
12 1 Junta tórica
13 1 Tornillo de sobre-
calentamiento
14 1 Asiento superior
33 1 Arandela
Kit S65-175 del pistón y revestimientos
Artículo Cantidad Descripción
2
1 Junta tórica
3 1 Revestimiento
4 1 Arandela
5 1 Tornillo
6 1 Resorte
7 1 #10-24 tuerca de
maleficio
8 1 Resorte
9 1 Arandela
10 1 Junta tórica
11 1 Pistón
12 1 Junta tórica
13 1 Tornillo de
sobrecalentamiento
14 1 Asiento superior
15 1 Termostato
16 1
17 1 Junta tórica
18 1 Junta tórica
19 1 Junta tórica
20 1 Tapa de la válvula
21 1 Junta tórica
22 1 Tapa de control
23 1 Tornillo de ajuste
24 1 Tornillo
33 1 Arandela
Kit S65-304 de la sección central
Números de kit para acabado de bronce áspero y termostato
de r
ango estándar. Comuníquese con Bradley para consultar
por otras configuraciones.
El resorte de suministro de agua
fría está marcado con pintur
a
azul. NO LO INTERCAMBIE
POR EL RESORTE DE
SUMINISTRO DE AGUA
Tubo de bronce (3/4 pulg. IPS)
Cuerpo de la válvula
Termómetro

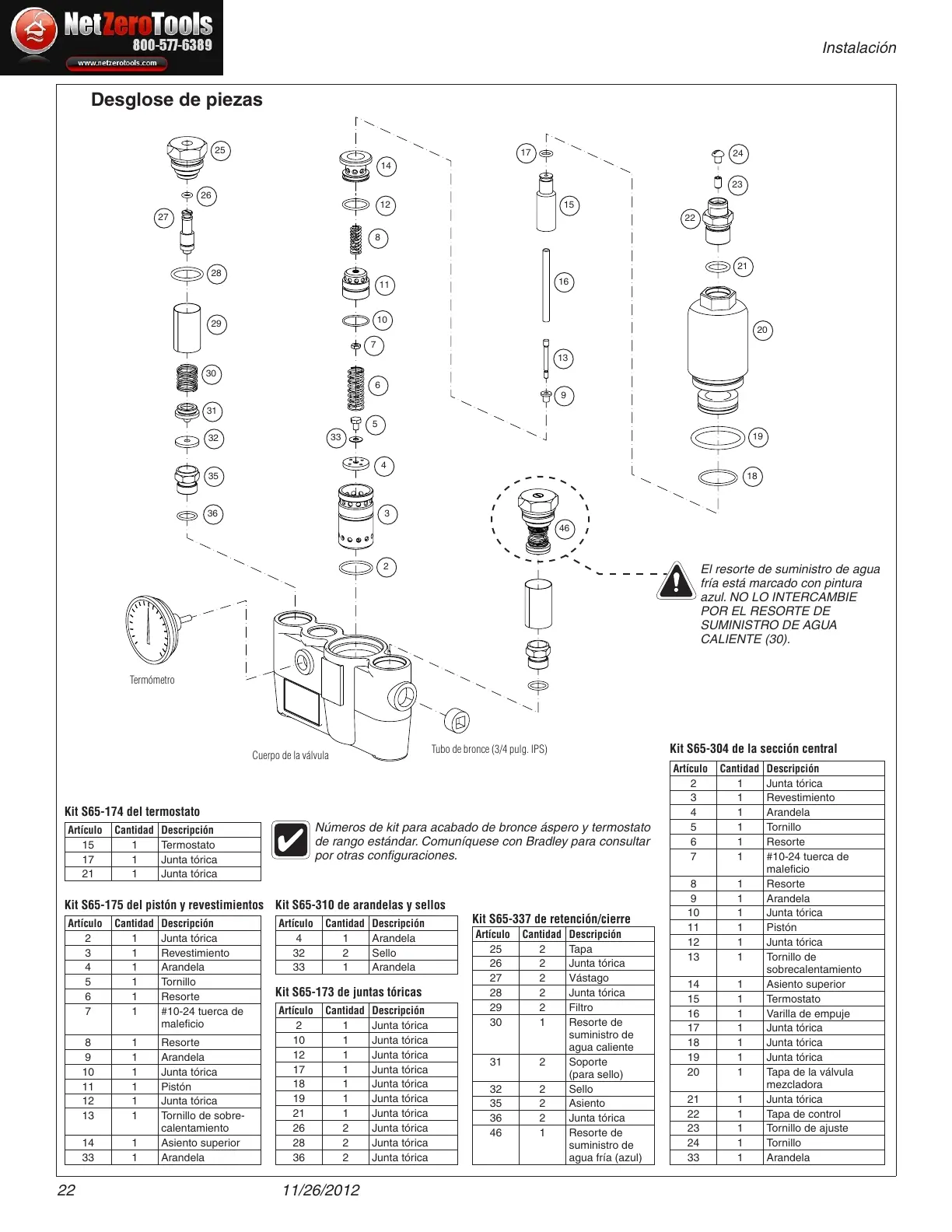

Desglose de piezas
2
3
4
5
6
7
8
9
13
10
11
12 15
14
16
17
18
19
20
21
26
31
36
22
27
32
23
28
33
24
29
25
30
35
46
