Bradley S19-2100 User Manual

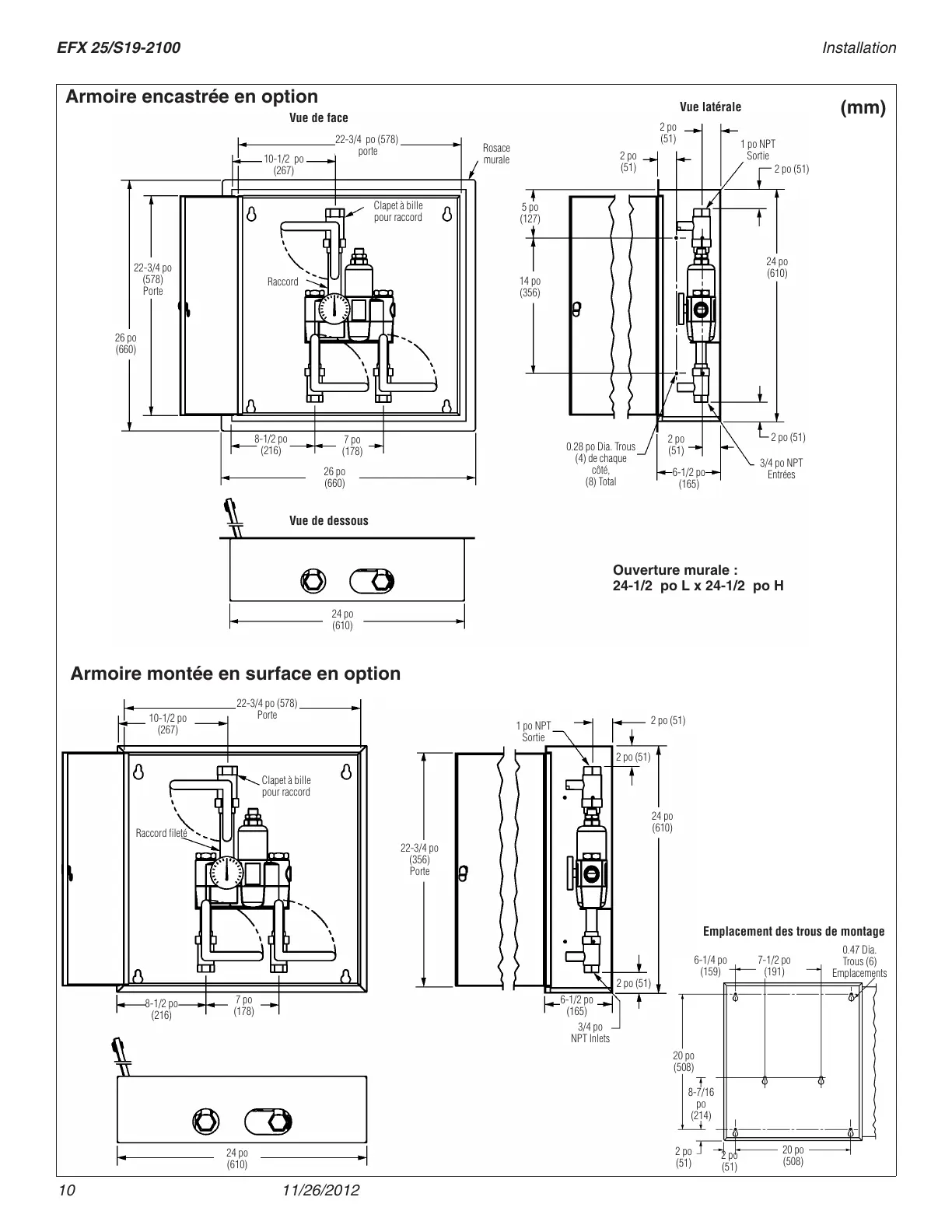

EFX 25/S19-2100 Installation
10
11/26/2012
(mm)
22-3/4 po (578)
porte
10-1/2 po
(267)
8-1/2 po
(216)
7 po
(178)
26 po
(660)
24 po
(610)
Raccord
Clapet à bille
pour raccord
2 po
(51)
2 po
(51)
2 po (51)
2 po (51)
1 po NPT
Sortie
0.28 po Dia. Trous
(4) de chaque
côté,
(8) Total
6-1/2 po
(165)
2 po
(51)
3/4 po NPT
Entrées
5 po
(127)
14 po
(356)
24 po
(610)
Rosace
murale
22-3/4 po
(578)
Porte
26 po
(660)
22-3/4 po (578)
Porte
10-1/2 po
(267)
8-1/2 po
(216)
7 po
(178)
24 po
(610)
2 po (51)
2 po (51)
2 po (51)
1 po NPT
Sortie
6-1/2 po
(165)
3/4 po
NPT Inlets
22-3/4 po
(356)
Porte
24 po
(610)
V
ue de dessous
Vue latérale
V
ue de face
Raccord fileté
Clapet à bille
pour raccord
7-1/2 po
(191)
8-7/16
po
(214)
20 po
(508)
20 po
(508)
6-1/4 po
(159)
2 po
(51)
2 po
(51)
0.47 Dia.
T
rous (6)
Emplacements
Emplacement des trous de montage
Armoire encastrée en option
Armoire montée en surface en option
Ouver
ture m
urale :
24-1/2 po L x 24-1/2 po H
netzerotools.com
netzerotools.com
