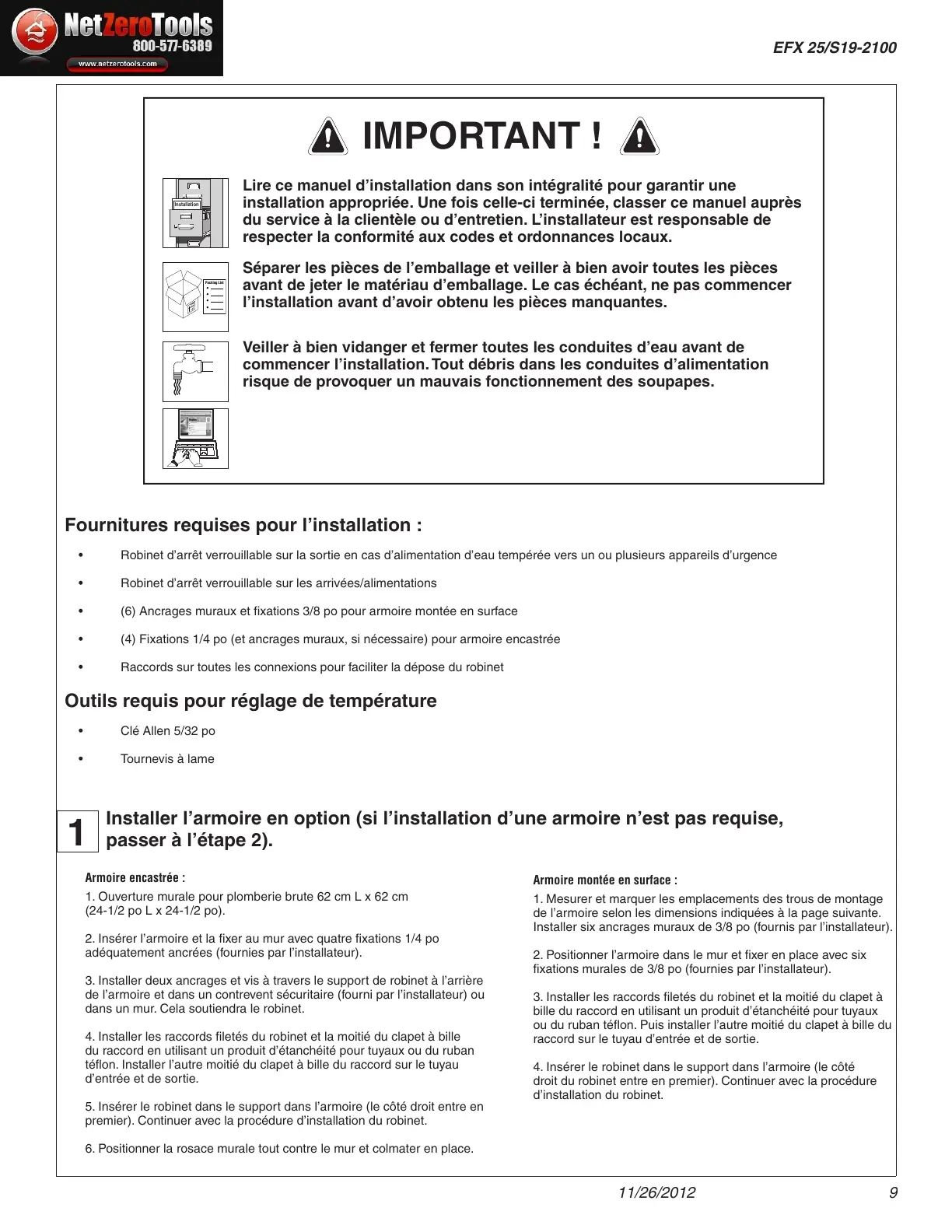

EFX 25/S19-2100
11/26/2012 9
Fournitures requises pour l’installation :
Outils requis pour réglage de température
1
Installer l’armoire en option (si l’installation d’une armoire n’est pas requise,
passer à l’étape 2).
Armoire encastrée :
1. Ouv
erture murale pour plomberie brute 62 cm L x 62 cm
(24-1/2 po L x 24-1/2 po).
2. Insérer l’armoire et la fixer au mur avec quatre fixations 1/4 po
adéquatement ancrées (fournies par l’installateur).
3. Installer deux ancrages et vis à travers le support de robinet à l’arrière
de l’armoire et dans un contrevent sécuritaire (fourni par l’installateur) ou
dans un mur. Cela soutiendra le robinet.
4. Installer les raccords filetés du robinet et la moitié du clapet à bille
du raccord en utilisant un produit d’étanchéité pour tuyaux ou du ruban
téflon. Installer l’autre moitié du clapet à bille du raccord sur le tuyau
d’entrée et de sortie.
5. Insérer le robinet dans le support dans l’armoire (le côté droit entre en
premier). Continuer avec la procédure d’installation du robinet.
6. Positionner la rosace murale tout contre le mur et colmater en place.
Armoire montée en surface :
1.
Mesurer et marquer les emplacements des trous de montage
de l’armoire selon les dimensions indiquées à la page suiv
ante.
Installer six ancrages muraux de 3/8 po (fournis par l’installateur).
2. Positionner l’armoire dans le mur et fixer en place avec six
fixations murales de 3/8 po (fournies par l’installateur).
3. Installer les raccords filetés du robinet et la moitié du clapet à
bille du raccord en utilisant un produit d’étanchéité pour tuyaux
ou du ruban téflon. Puis installer l’autre moitié du clapet à bille du
raccord sur le tuyau d’entrée et de sortie.
4. Insérer le robinet dans le support dans l’armoire (le côté
droit du robinet entre en premier). Continuer avec la procédure
d’installation du robinet.
IMPORTANT !
Lire ce manuel d’installation dans son intégralité pour garantir une
installation appropriée
. Une fois celle-ci terminée, classer ce manuel auprès
du service à la clientèle ou d’entretien. L’installateur est responsable de
respecter la conformité aux codes et ordonnances locaux.
Séparer les pièces de l’emballage et veiller à bien avoir toutes les pièces
avant de jeter le matériau d’emballage. Le cas échéant, ne pas commencer
l’installation avant d’avoir obtenu les pièces manquantes.
Veiller à bien vidanger et fermer toutes les conduites d’eau avant de
commencer l’installation. Tout débris dans les conduites d’alimentation
risque de provoquer un mauvais fonctionnement des soupapes.
