Bradley S19-2200 Installation Instructions

Installation EFX 60/S19-2200
Bradley Corporation • 215-1289 Rév. L ; FR 10-09-018 4-19-11 15
Repère Qté Désignation
4 1 Rondelle
9 1 Rondelle
32 2 Joint
33 2 Rondelle
45 1 Rondelle
Kit Rondelle/Joint S65-311
Repère Qté Désignation
2 1 Joint torique
10 1 Joint torique
12 1 Joint torique
17 1 Joint torique
18 1 Joint torique
19 1 Joint torique
21 1 Joint torique
26 2 Joint torique
28 2 Joint torique
36 2 Joint torique
Kit Joint torique S65-177
Repère Qté Désignation
25 2 Capuchon
26 2 Joint torique
27 2 Tige
28 2 Joint torique
29 2 Crépine
30 1 Ressort
alimentation en
eau chaude
31 2 Support
(pour Joint)
32 2 Joint
33 2 Rondelle
34 2 Écrou
35 2 Siège
36 2 Joint torique
47 1 Ressort
alimentation en
eau froide (Bleu)
Kit Arrêt/Non-retour S65-359
Repère Qté Désignation
15 1 Thermostat
17 1 Joint torique
21 1 Joint torique
Kit Thermostat S65-178
Repère Qté Désignation
2 1 Joint torique
3 1 Gaine
4 1 Rondelle
5 1 Vis
6 1 Ressort
7 1 Chambre de
surchauffe
inférieure
8 1 Ressort
9 1 Rondelle
10 1 Joint torique
11 1 Piston
12 1 Joint torique
13 1 Chambre de
surchauffe
supérieure
14 1 Siège supérieur
45 1 Rondelle
Kit Piston et Revêtement S65-180
Repère Qté Désignation
2 1 Joint torique
3 1 Gaine
4 1 Rondelle
5 1 Vis
6 1 Ressort
7 1 Chambre de surchauffe
inférieure
8 1 Ressort
9 1 Rondelle
10 1 Joint torique
11 1 Piston
12 1 Joint torique
13 1 Chambre de surchauffe
supérieure
14 1 Siège supérieur
15 1 Thermostat
16 1 Poussoir
17 1 Joint torique
18 1 Joint torique
19 1 Joint torique
20 1 Capuchon du robinet
mélangeur
21 1 Joint torique
22 1 Capuchon de
commande
23 1 Vis calante
24 1 Vis
45 1 Rondelle
Trousse portion centrale S65-305
Numéros de trousse pour la fi nition laiton brut et le thermostat
standard. Contacter Bradley pour toute autre confi guration.
Le ressort d’alimentation en eau
froide est identifi é avec de la peinture
bleue. NE PAS CHANGER AVEC LE
RESSORT D’ALIMENTATION EN EAU
CHAUDE (30).
Tuyau en laiton (3/4 po IPS)Corps de robinet
Thermomètre

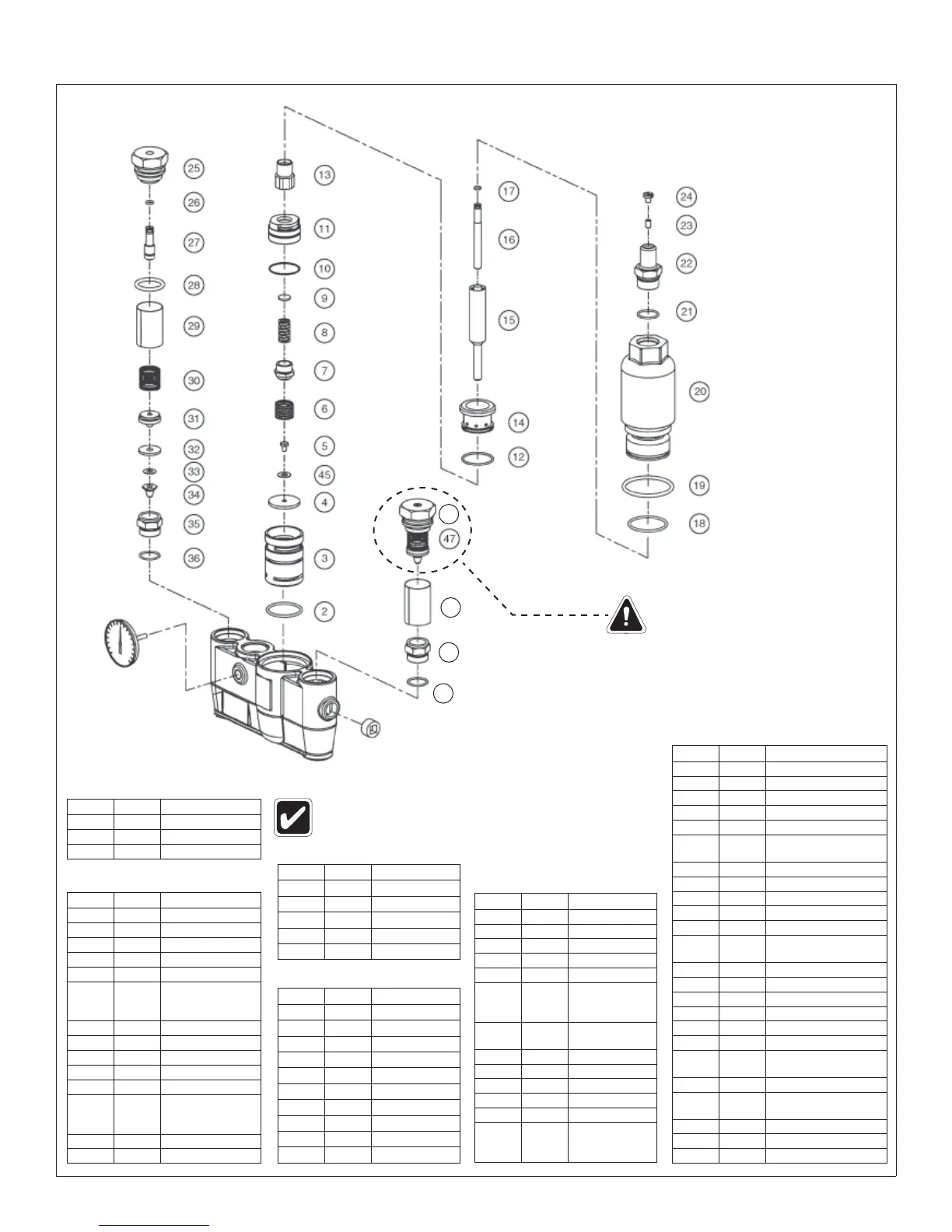

Liste des pièces
36
29
35
46
