Mode d’emploi PS500 27
Dans ce mode, les données ADC adéquates au point zéro peuvent être consultées en
examinant les données A-D pour le poids chargé.
m Si l’augmentation ADC de la capacité totale est NFS, l’intervalle zéro au
démarrage est fixé à Zp % FS (réglage P12) et l’intervalle de la touche
zéro est fixé à Zk % FS (réglage P13). C’est que la valeur ADC
adéquate du point zéro est supérieure à (Zp %+ Zk %) x NFS.
1. Dans le mode de pesée, tenir enfoncées les touches [ON/OFF/ZERO] et
[HOLD/PRINT] (RETENIR/IMPRIMER) jusqu’à ce que Code s'affiche.
L’indicateur affichera la version du micrologiciel.
2. Une augmentation ADC à pleine capacité (NFS) peut être effectuée en
chargeant le poids (W) sur la plateforme et l’augmentation ADC de W est Nw.
L’augmentation ADC de la pleine capacité WFS est (NFS)= (Nw)x (WFS)/W.
2a. Il est possible qu’une valeur négative soit affichée à cause d’une erreur de la
cellule de pesée ou à cause de la position du potentiomètre point zéro sur
PCB. Cependant, le logiciel ne traite que les valeurs positives. Dans ce cas, la
position du potentiomètre point zéro devra être ajusté pour que les données
ADC soient positives et supérieures à (Zp %+ Zk %) x NFS. Normalement,
l’indicateur est calibré en usine et ne requiert aucun ajustement. Pour savoir
où est situé le potentiomètre du point zéro, voir la Figure 5.1. Le chiffre ADC
diminue en faisant tourner le potentiomètre dans le sens horaire et augmente
en faisant tourner le potentiomètre dans le sens antihoraire.

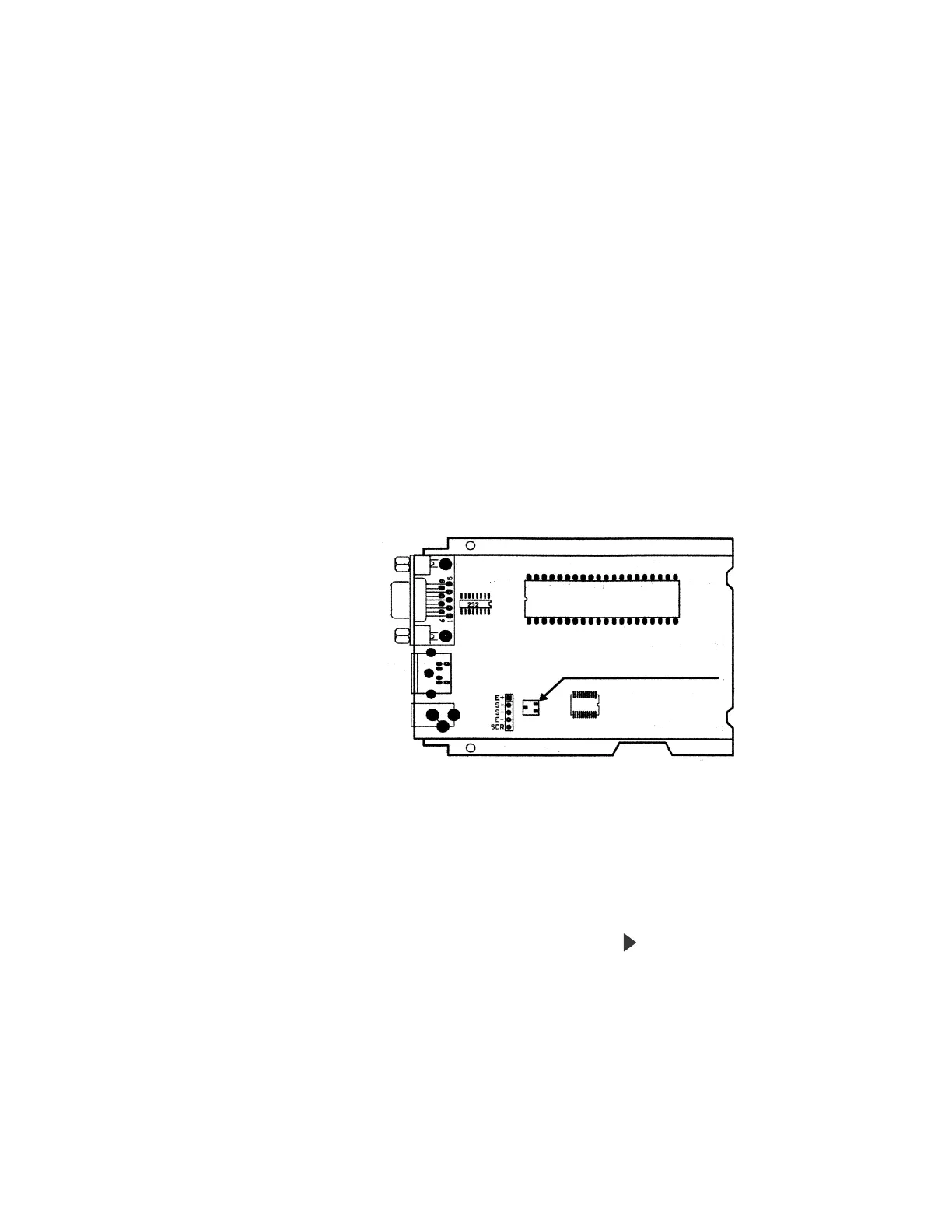

Figure 5.1 Emplacement du potentiomètre du point zéro
3. Appuyer sur la touche [UNIT] (UNITÉ) pour choisir le code interne de poids
ADC ou pour saisir la valeur de tension fonctionnelle interne. Les chiffres
affichés lorsque Ux.xx est affiché correspondent à la tension. La tension de
fonctionnement adéquate est située entre 5 et 8 V.
4. Pour afficher les données A-D de pesée sans filtrage, appuyer sur la touche
[TARE] (TARE). Les données sont filtrées si est allumé.
5. Pour quitter ce mode et retourner au mode de pesée normal, appuyer sur la
touche [ON/OFF/ZERO].
POTENTIOMÈTRE DU POINT ZÉRO
MCU
CELLULE DE PESÉE
ALIMENTATION
RS232
ADC
UR1
